GROVE GTK1100运输、组装、施工过程及性能全程奉献

yuansl

       GROVE GTK1100起重机自从2007年亮相后，就以其新颖独特的设计引起世人瞩目，它结合了塔式起重机和伸缩臂起重机的技术，最大特点是安装场地很小，理论上不超过支腿支撑的面积。它由18m×18m的放射式支腿、81m高的伸缩塔柱和1台60m臂长的GTK7450全地面起重机上车组成。由于作业幅度很小，去掉了上车的配重和司机室。它在120m的高度上可以起重70t，最大起升高度可达140m。垂直塔柱的顶端有４根可以展开的横梁，通过拉杆和2.5m高的重型大跨距支腿连接。支腿和重型垂直塔柱本身就可以作为起重机的中央配重。
此外，GTK1100只需要5台拖车就可以转移工地，而同等起重性能的履带起重机需要16～25台拖车来运输。这对于处于遥远地区的风力发电场极具诱惑力，因为它在安装过程中节省的费用足以弥补在起重机上的投资。GTK1100除了用于风力发电机的安装外，还可以用于大高度工业设备的安装。

yuansl

Go on

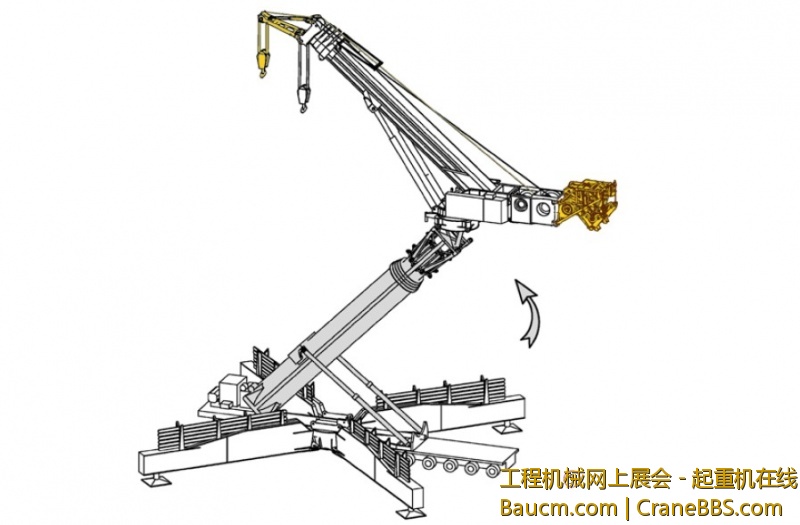

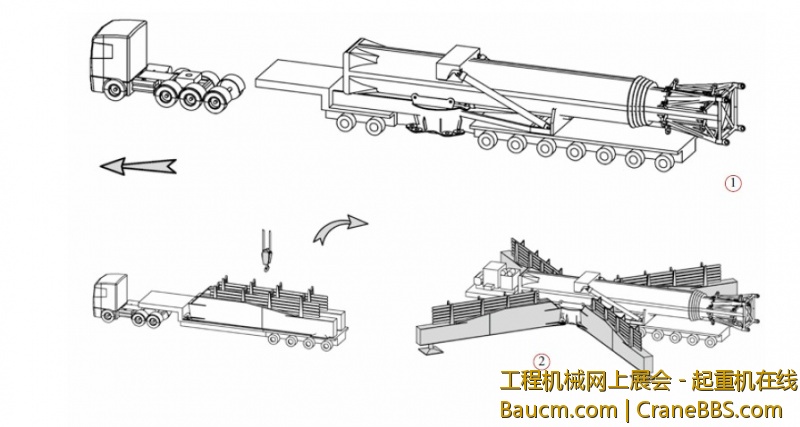

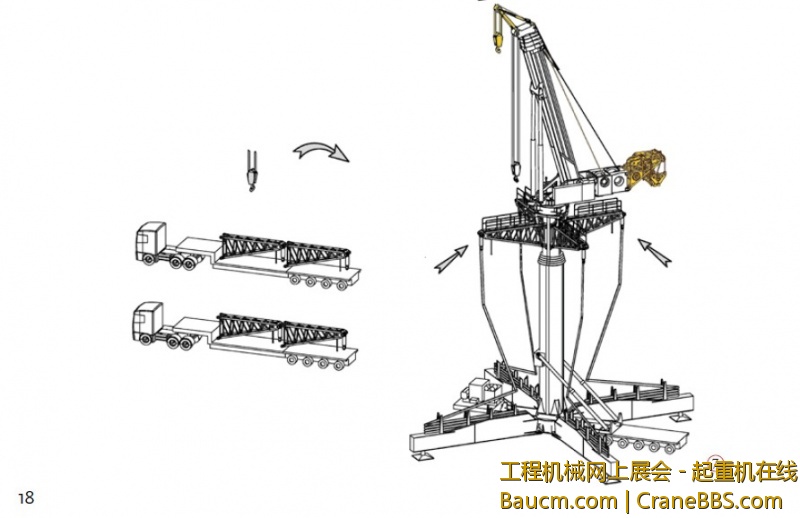

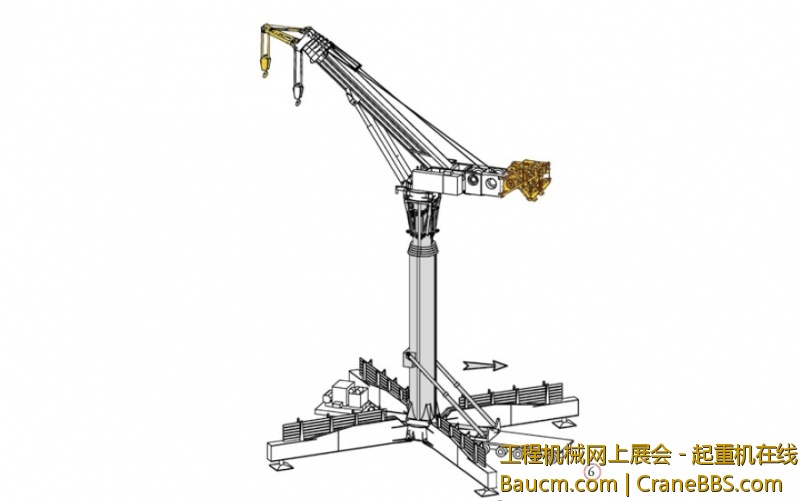

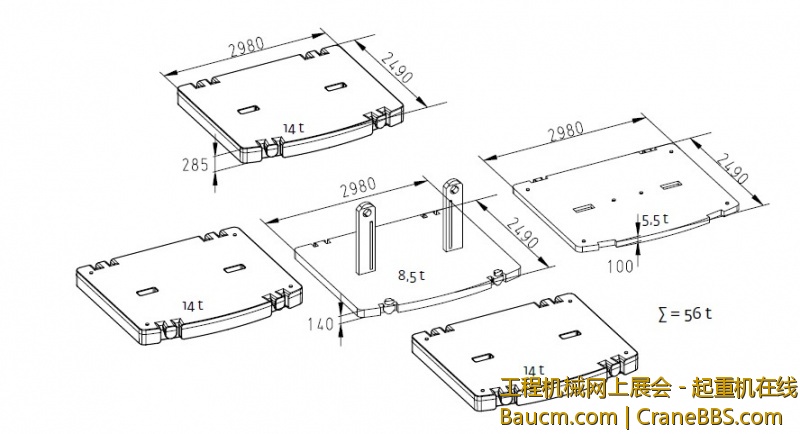

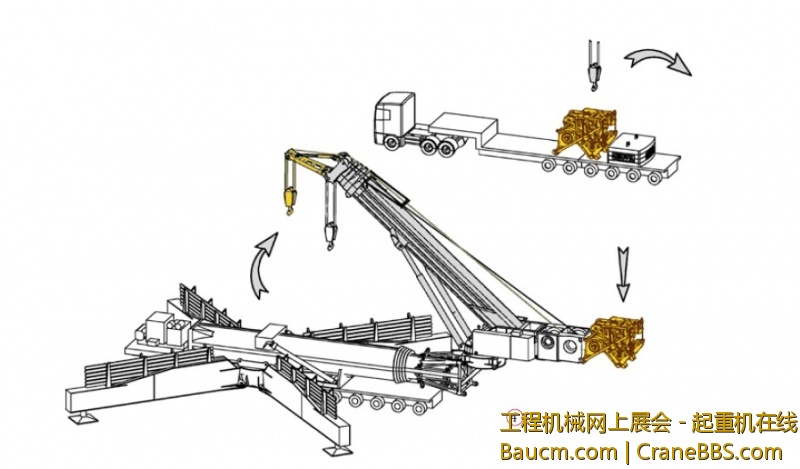

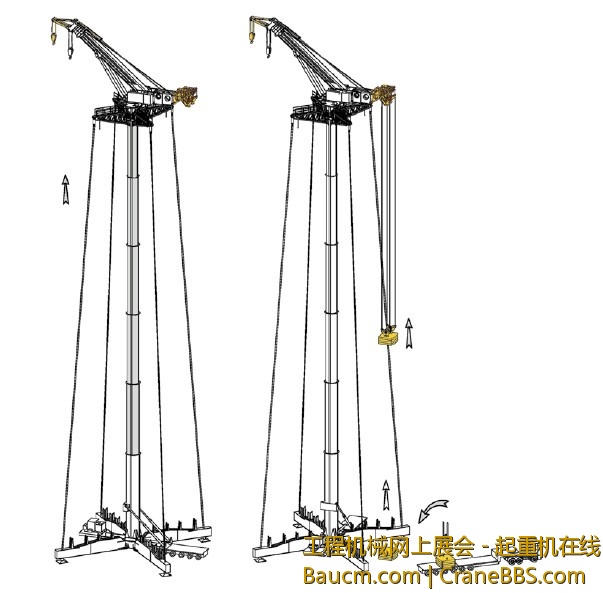

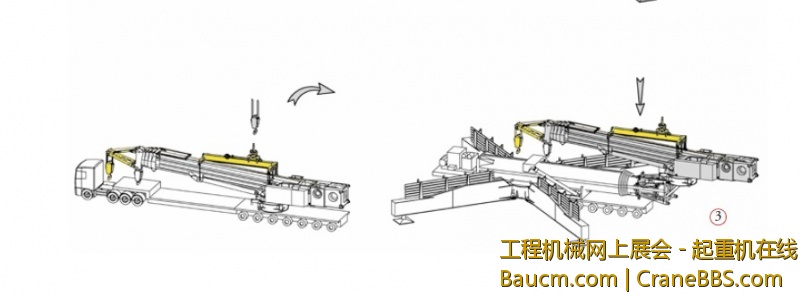

安装简图

yuansl

继续上图

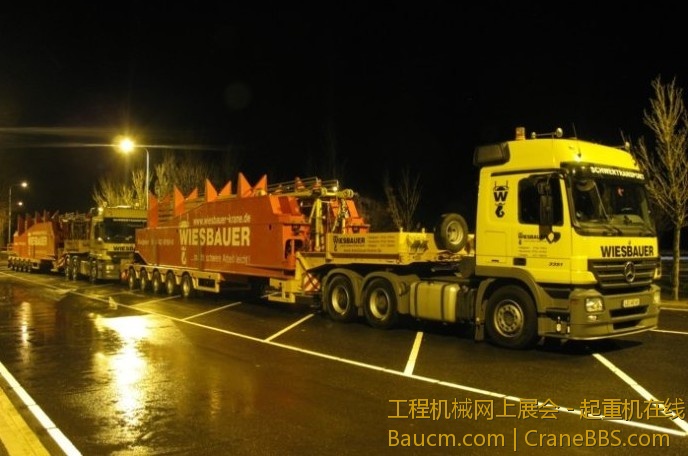

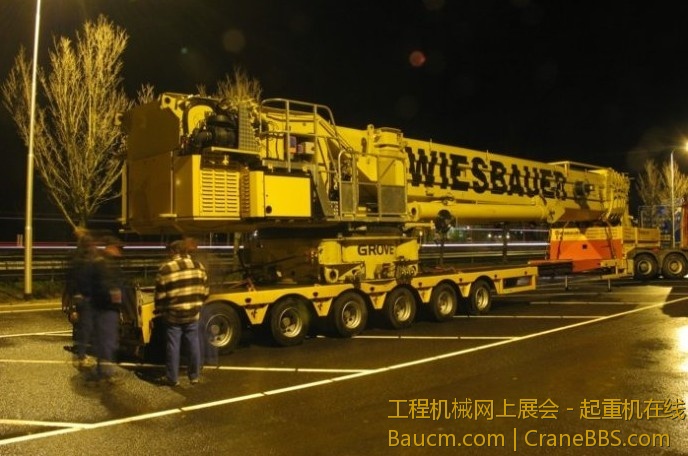

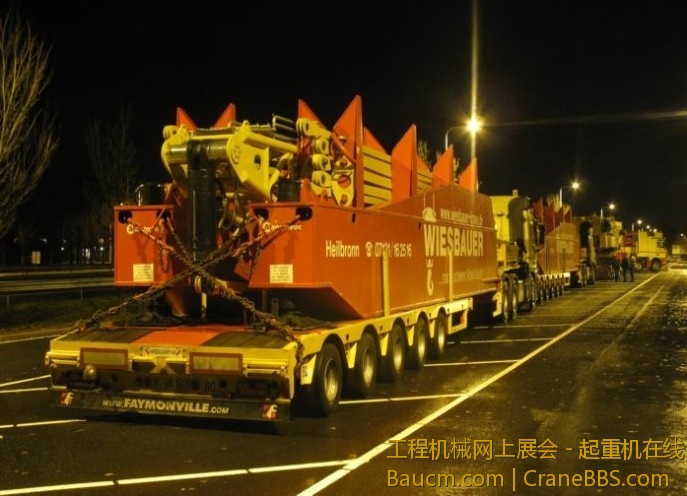

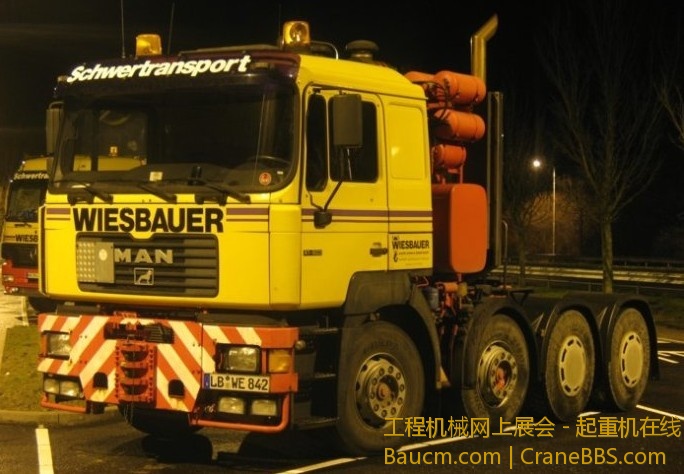

晚上运输

yuansl

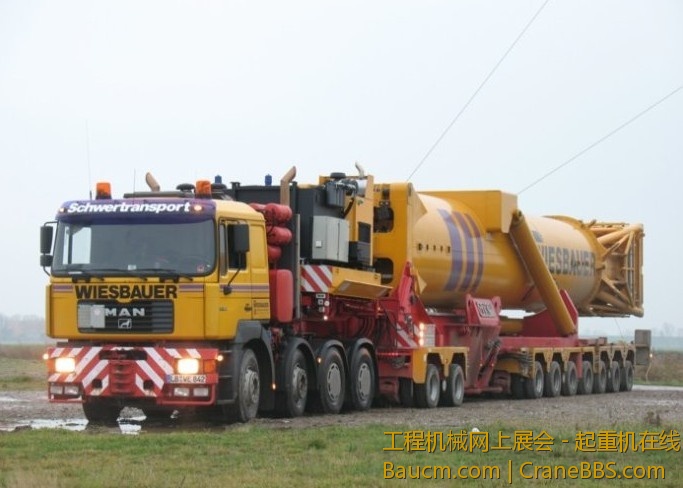

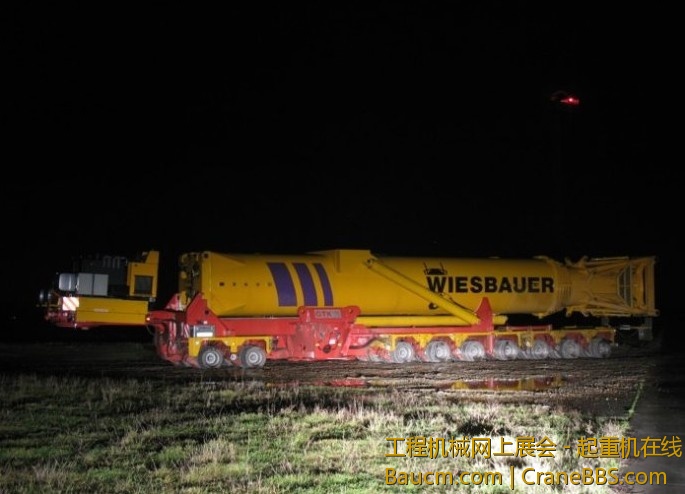

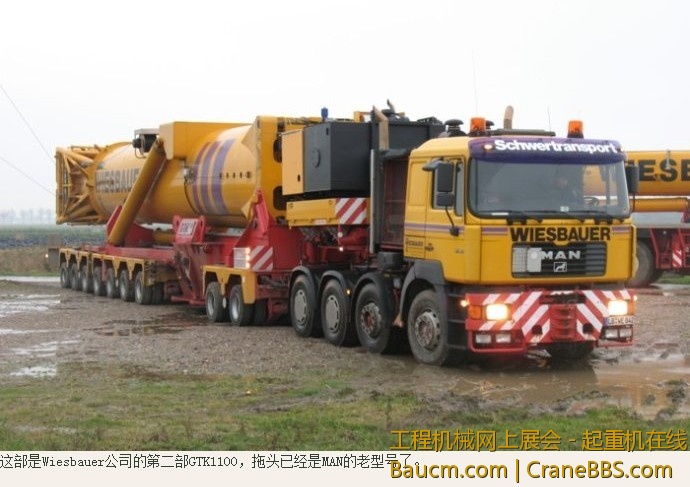

主体塔身运输，第二日早到达指定位置。塔身运输整车重约140吨

好逊的新手

   好车  沙发

yuansl

场地照片

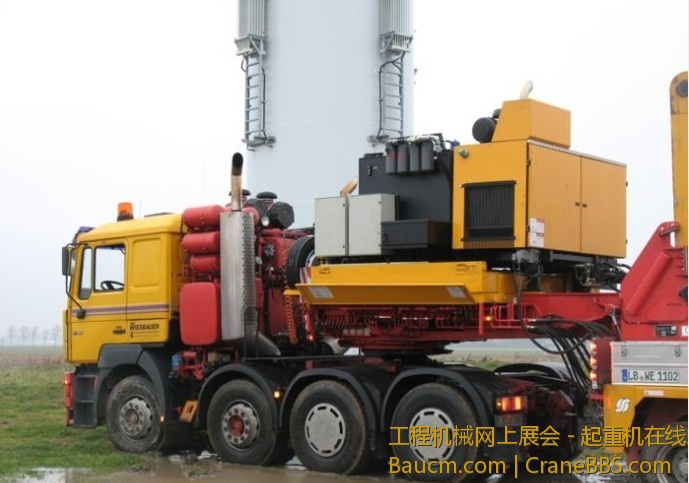

拖板的鹅颈台座上是塔身伸展的电源组

锦州QY25A

:victory:

twan2010

:victory::victory:期待更多照片····

5000吨

:):)好车

yuansl

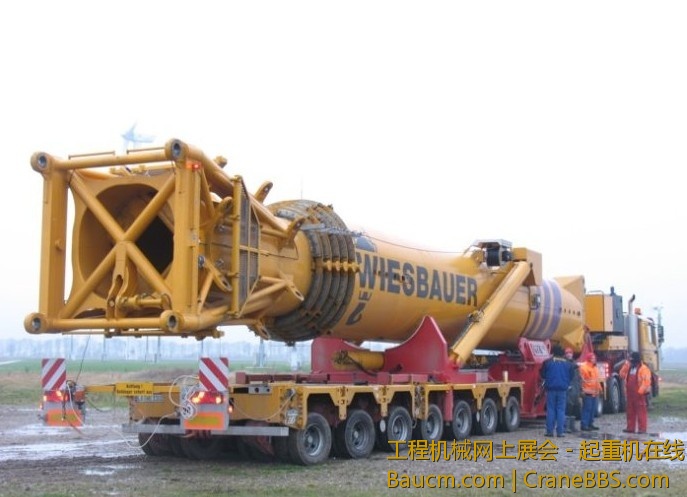

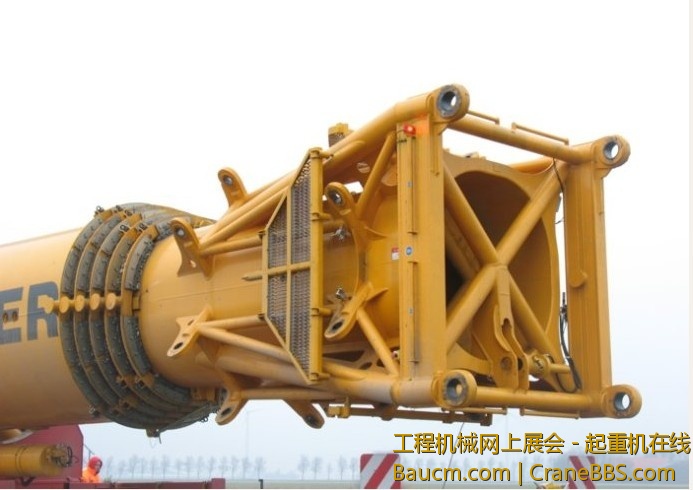

塔身的顶端有连接上车起重机的结构，甚至侧面还有红色警示灯

fzx0007

期待更多的 精品

yuansl

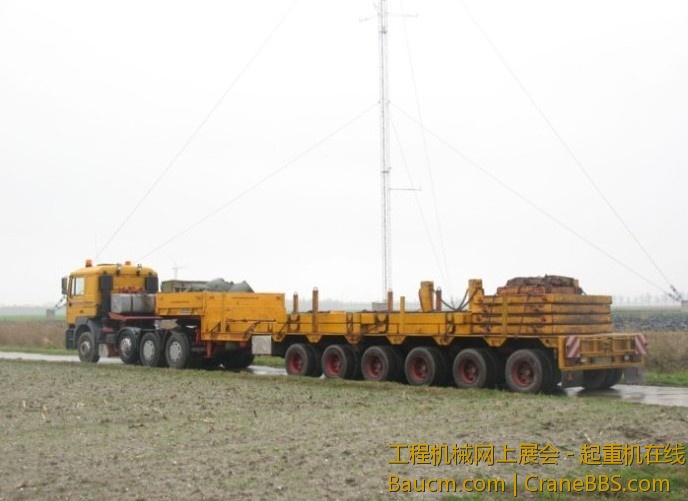

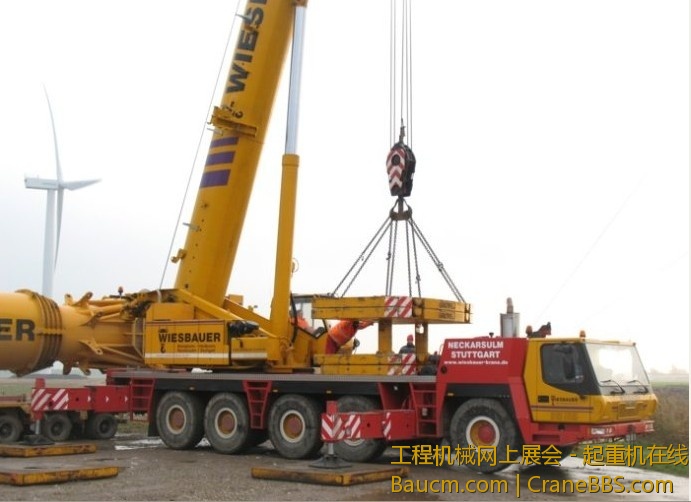

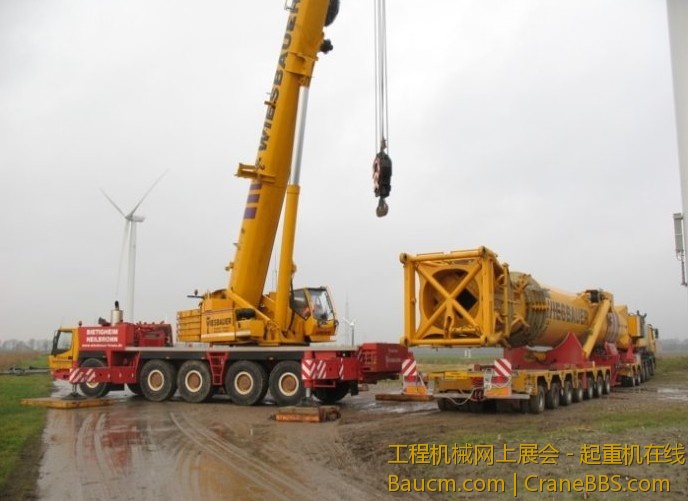

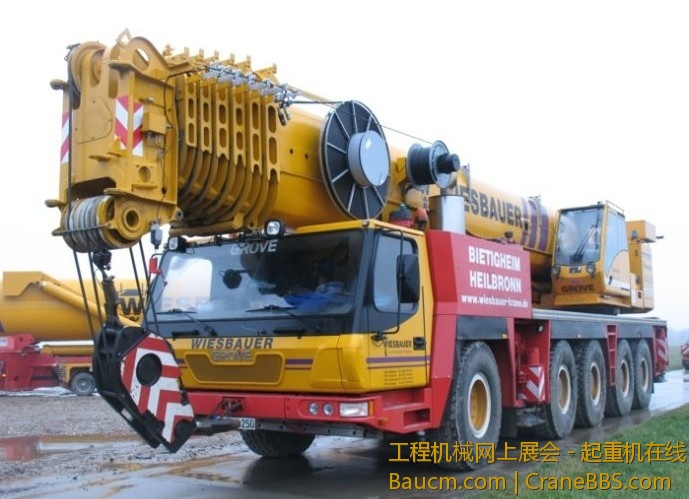

一部GMK5220作为此次安装的辅助吊车，来完成GTK1100上车伸缩结构及支腿的安装

yuansl

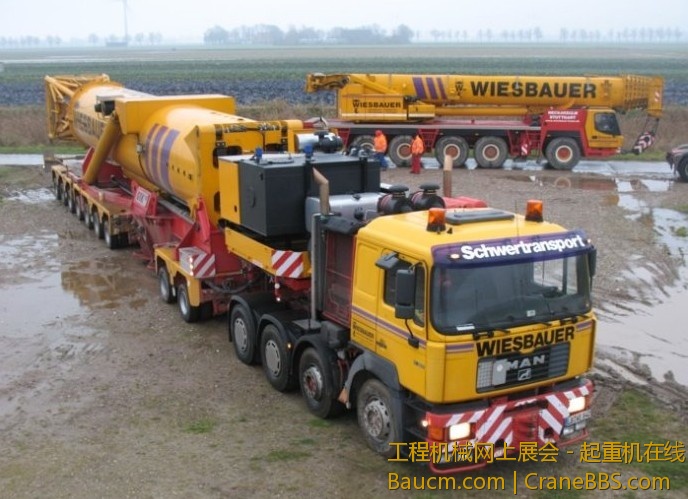

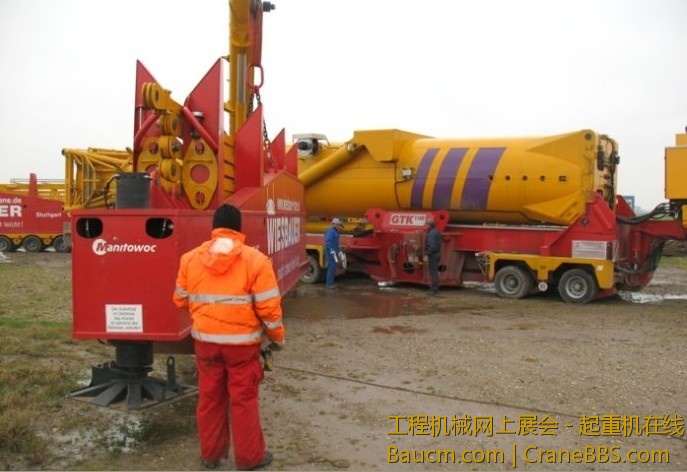

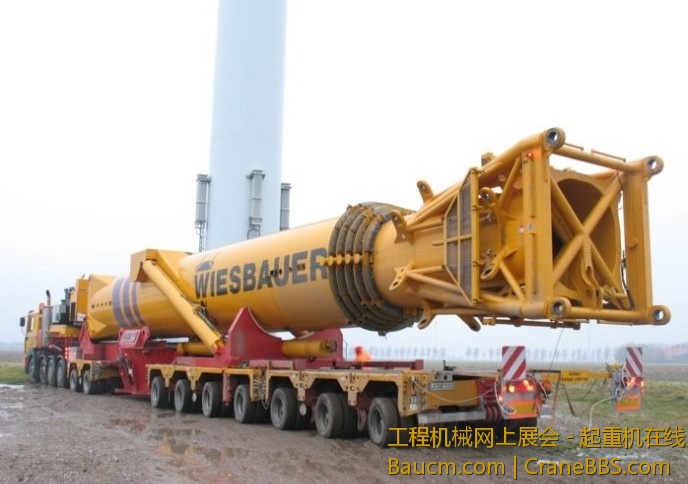

塔身伸缩结构就位，准备安装

yuansl

辅助吊车准备就位

chendanCANG

:victory:

S_A_N_Y

强悍强悍，国内近乎难见得到~:victory:

QAY500+

组装很麻烦

duanweifu

不错

hj65426

顶！！！！！

linwei316

好车呀

吊车师傅

:victory:好车

小宝

:):)

Eternal

漂亮

MSI

好车

菜鸟.

{:3_53:}

yuansl

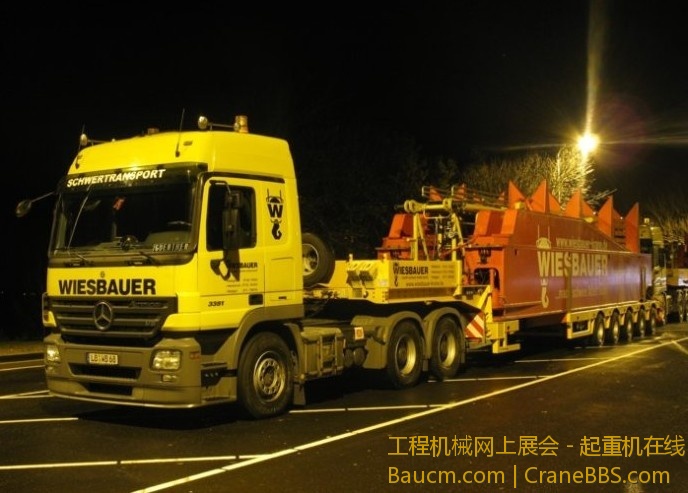

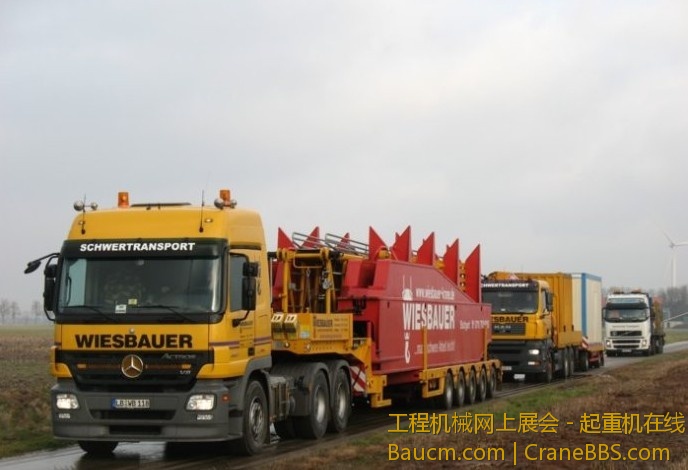

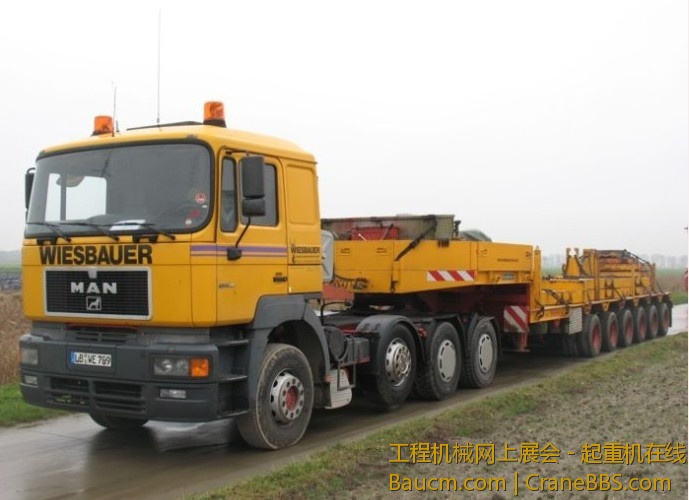

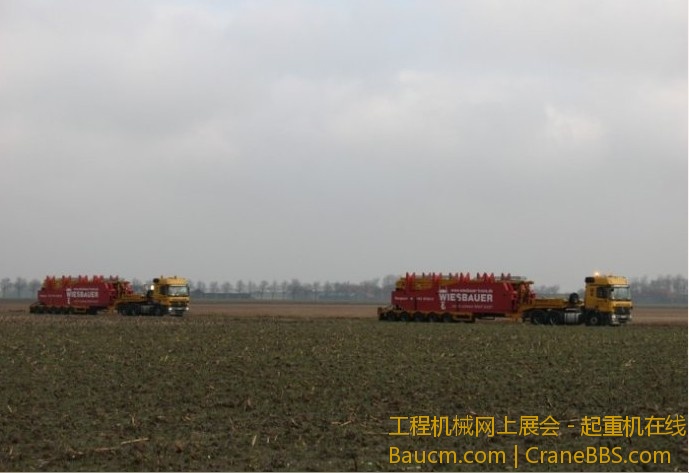

两辆支腿运输车缓缓驶来，还有一辆小货车拉后援物质

cndiking

中电有这玩意

yuansl

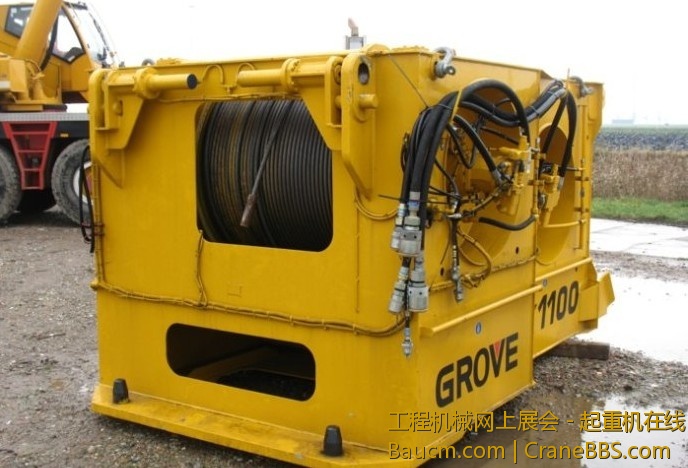

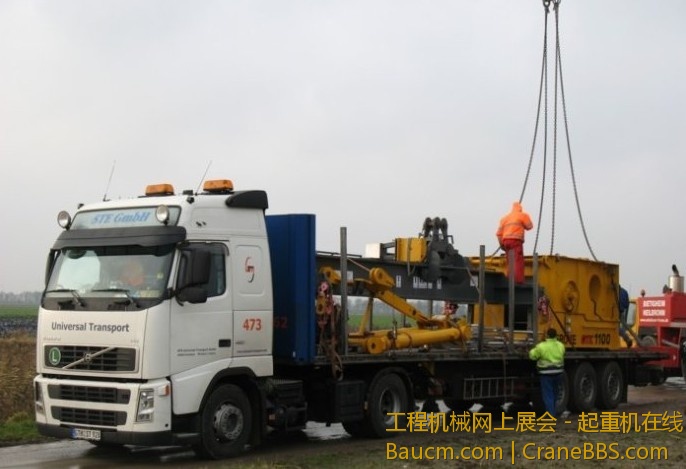

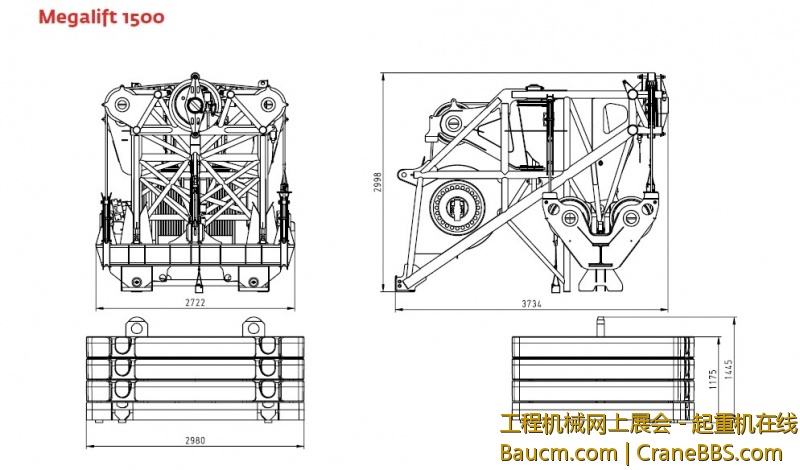

VOLVO拖车运输的卷扬及吊装适配架
细节：
      卷扬机重14吨，配主副两套卷扬钢丝绳。主卷扬钢丝绳1070米，副卷扬钢丝绳750米

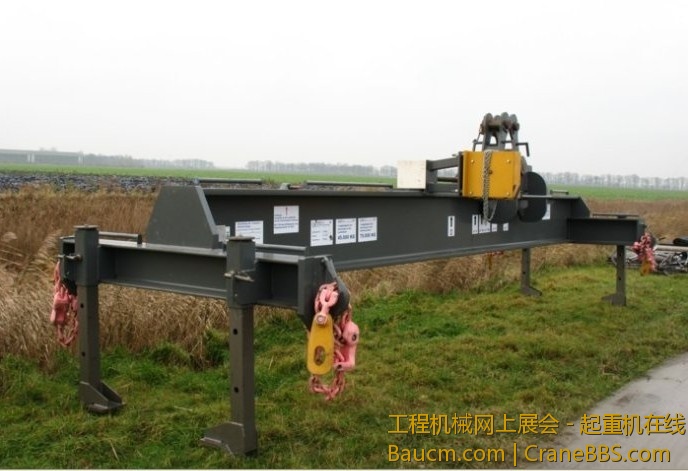

      吊装适配架就是吊装上车伸缩臂结构即GMK7450上机部分的吊装机

yuansl

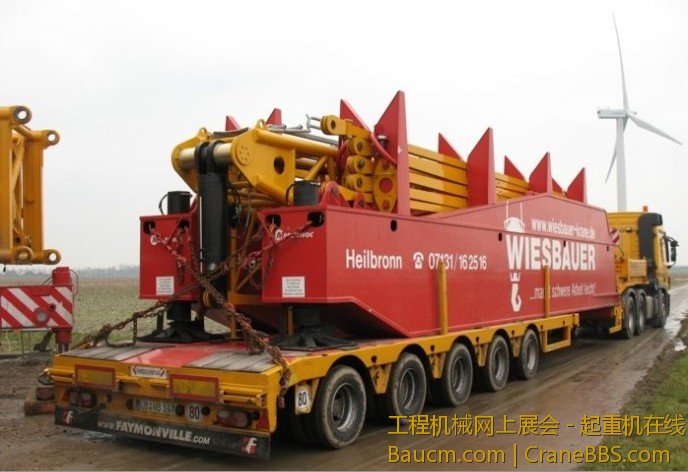

支腿运输车就位，车上充分利用空间，还拉了上车拉板支架

yuansl

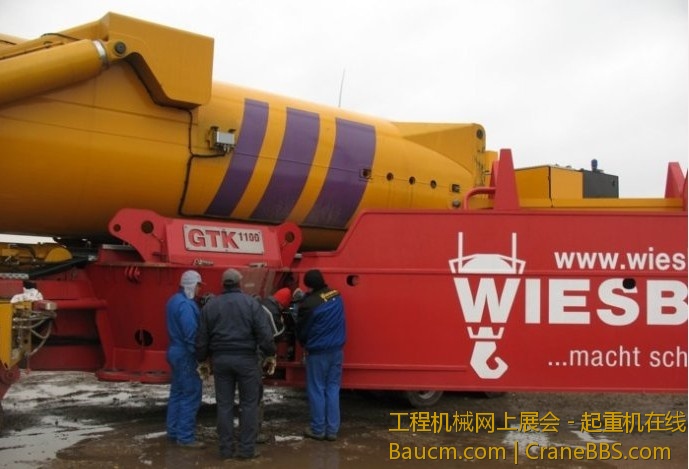

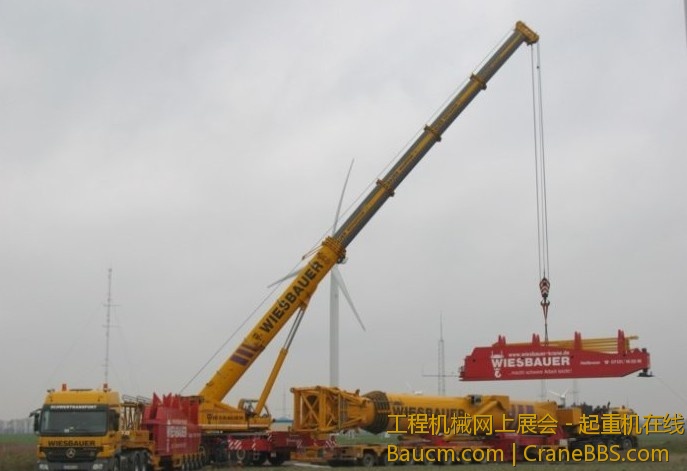

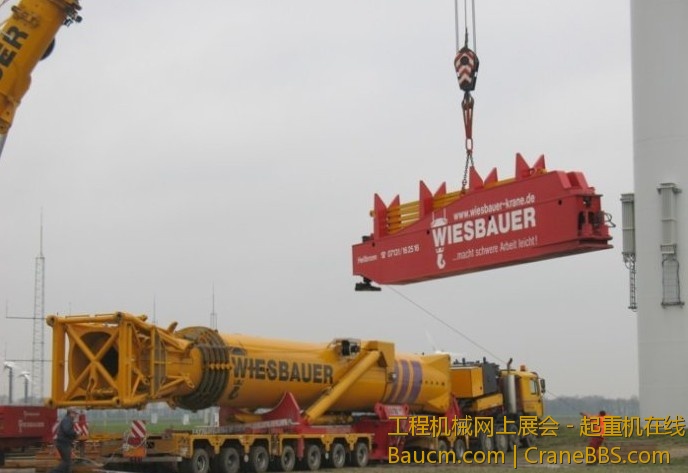

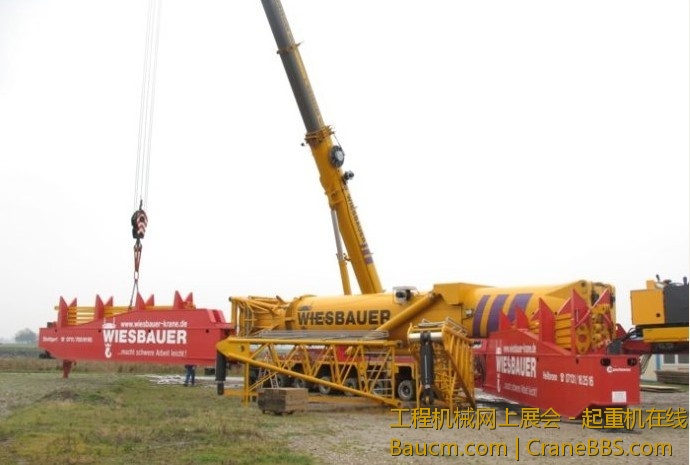

支腿卸车，安装

yuansl

当四个2米高的支腿安装完成后，会形成一个巨大的18*18平米的支撑面。
支腿可以通过两个插销快速方便的安装，

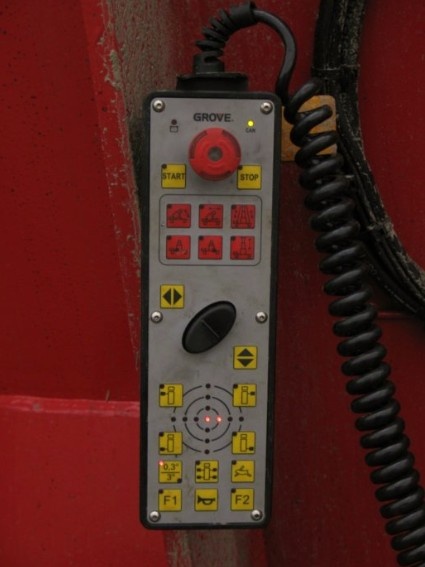

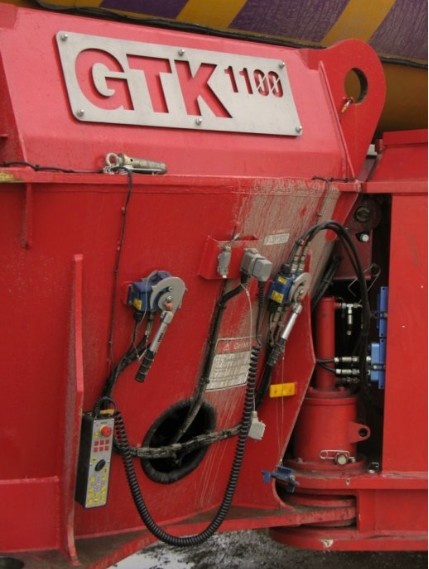

附图  支腿安装细节，及支腿调节控制器

1900a11

:victory::victory:

万宝路

中电有个这货。综合板块见到过

yuansl

万宝路 发表于 2013-5-2 15:00 static/image/common/back.gif
中电有个这货。综合板块见到过

中电有两台那，在国内大概有五六台的样子

万宝路

yuansl 发表于 2013-5-2 15:02 static/image/common/back.gif
中电有两台那，在国内大概有五六台的样子

楼主知道的还挺多。

yuansl

万宝路 发表于 2013-5-2 15:11 static/image/common/back.gif
楼主知道的还挺多。

:L
见笑了，呵呵

abc123

漂亮

唐山制造

漂亮啊就是专场太慢了

yuansl

唐山制造 发表于 2013-5-3 18:30 static/image/common/back.gif
漂亮啊就是专场太慢了

是啊，但是有其他优势
1.运输成本低，只要三个拖车随行
2.组装速度快，6个小时组装完成
3.吊装高度高，并且在大高度上起重能力强于1200吨

dyang

吊3MW风电用,看起来很庞大,如果5MW风电得找M1680D那一类塔吊才OK

yuansl

继续

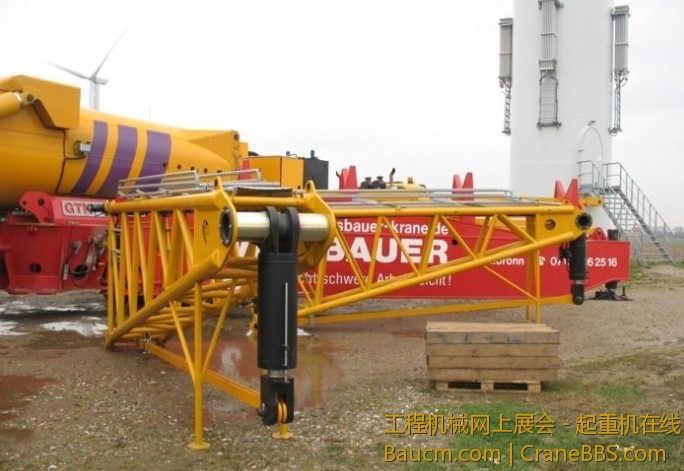

桁架臂结构的支撑臂，共4个，
安装在伸缩塔体结构的头部，通过拉紧杆和底部的支腿连接，张紧。仔细看可以看到，是带张紧油缸的，张紧后，可以在一定程度上起到配重的作用
