强大的盾构机及施工

[复制链接]
发表于 2013-6-8 23:27 | 显示全部楼层 |阅读模式

     盾构机-----强大的非开挖隧道施工设备

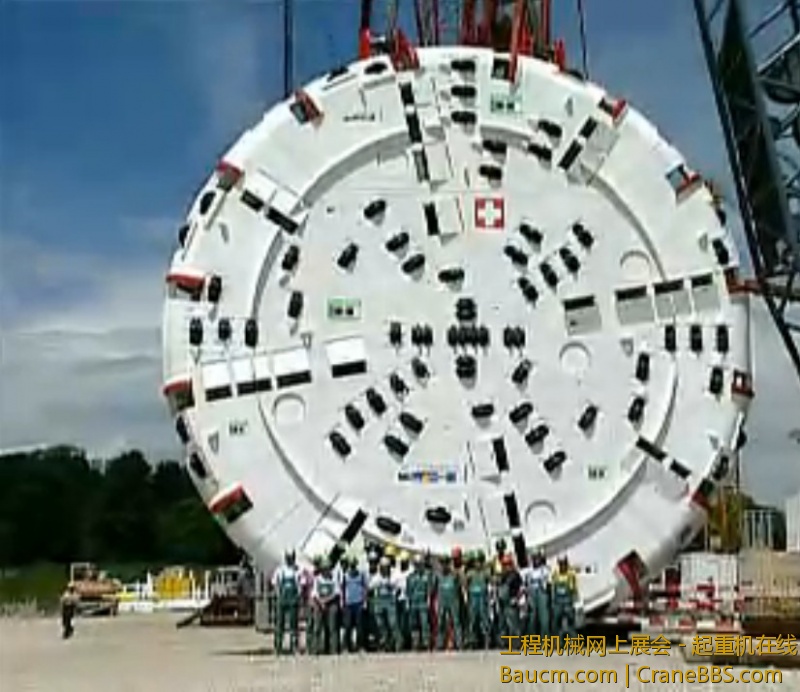

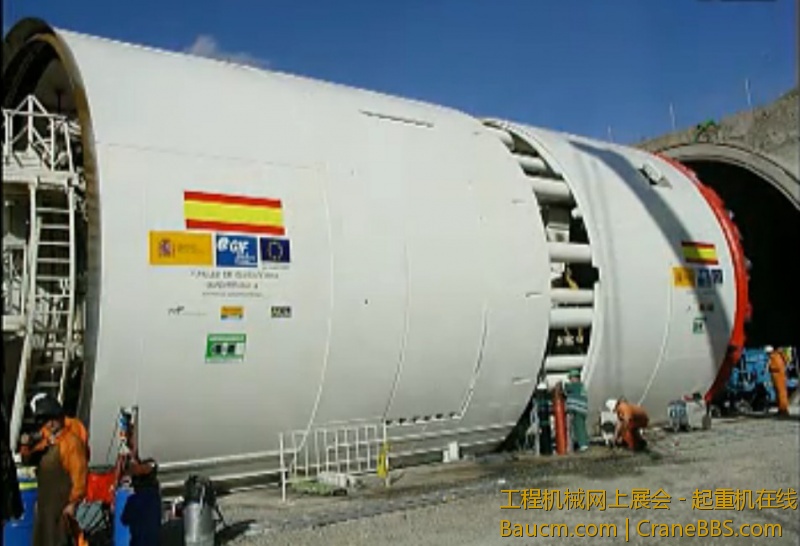

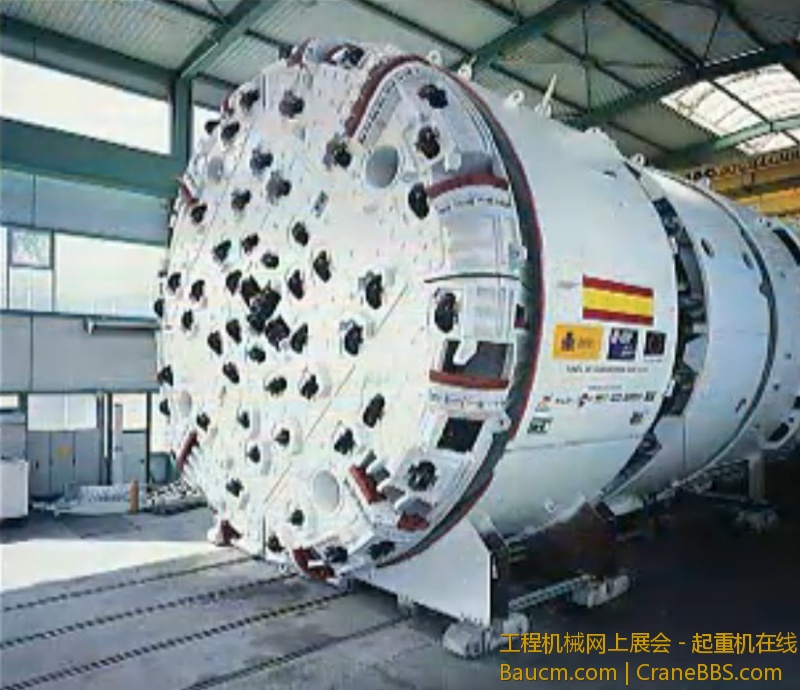

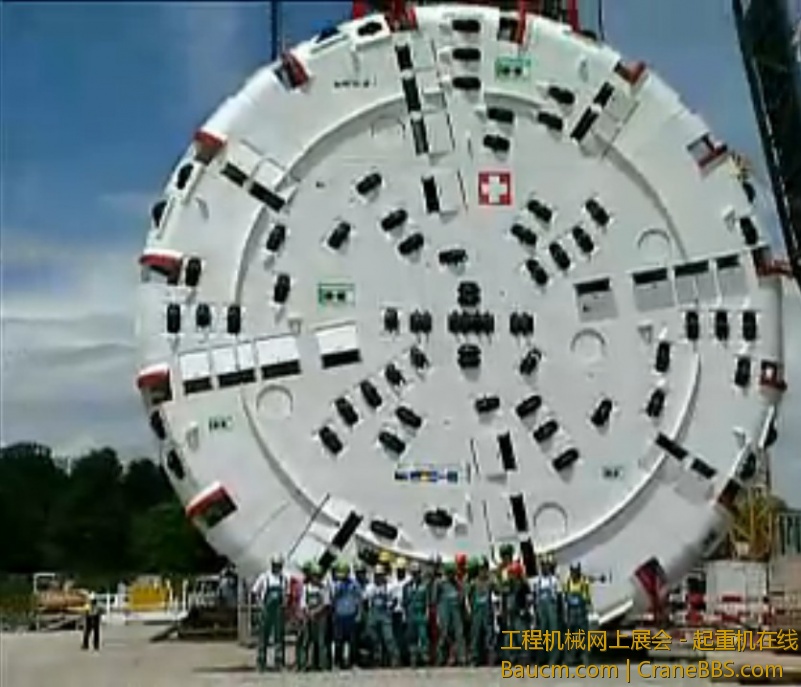

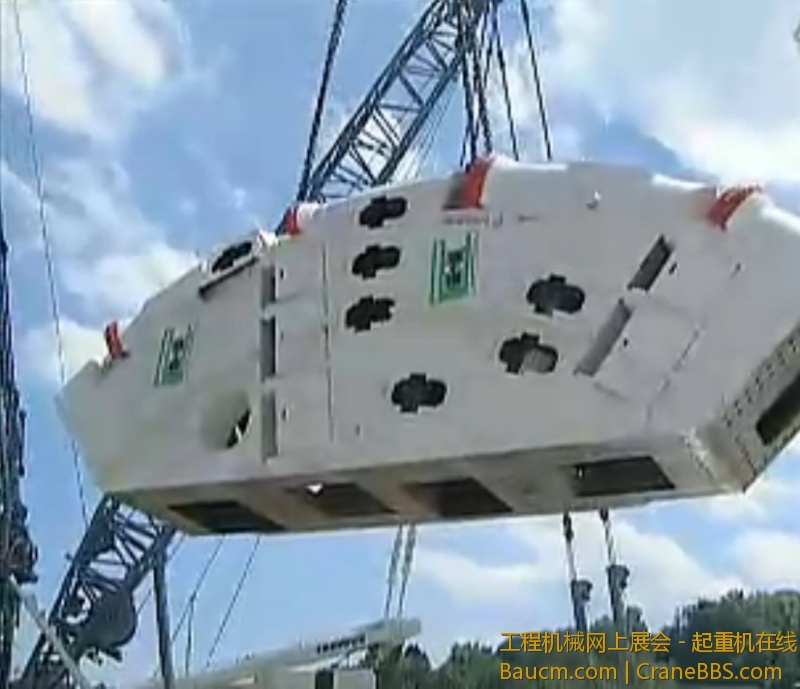

盾构机组装

盾构机组装
回复

使用道具 举报

 楼主| 发表于 2013-6-8 23:31 | 显示全部楼层
应用
    用盾构机进行隧洞施工具有自动化程度高、节省人力、施工速度快、一次成洞、不受气候影响、开挖时可控
制地面沉降、减少对地面建筑物的影响和在水下开挖时不影响水面交通等特点,在隧洞洞线较长、埋深较大的情况下,用盾构机施工更为经济合理

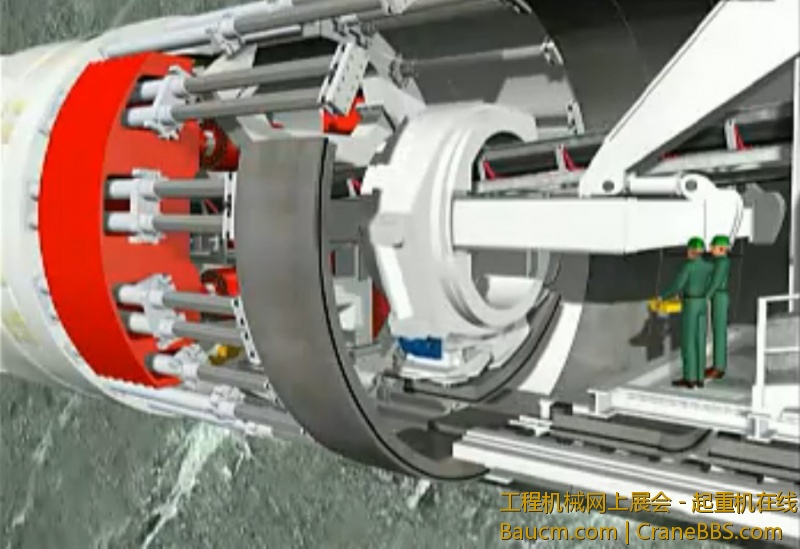

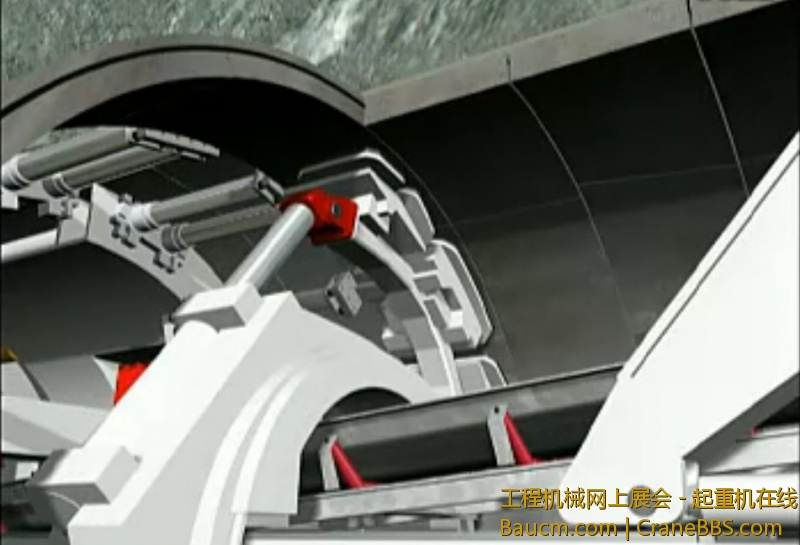

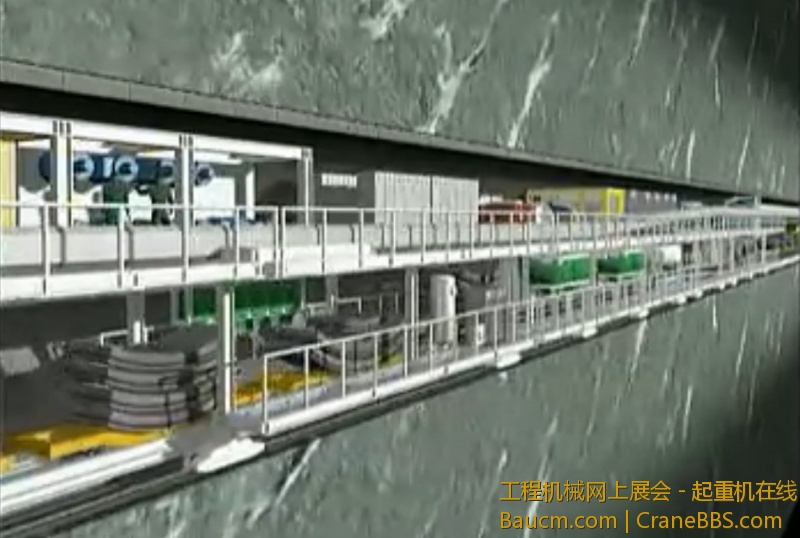

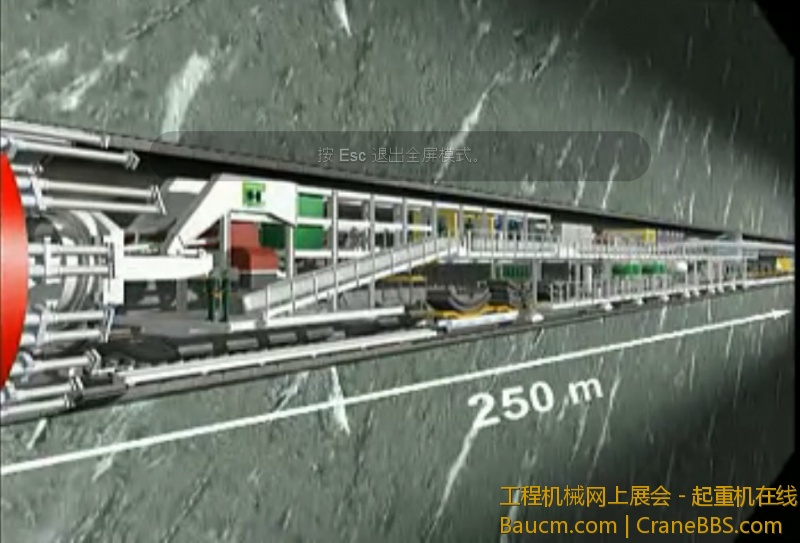

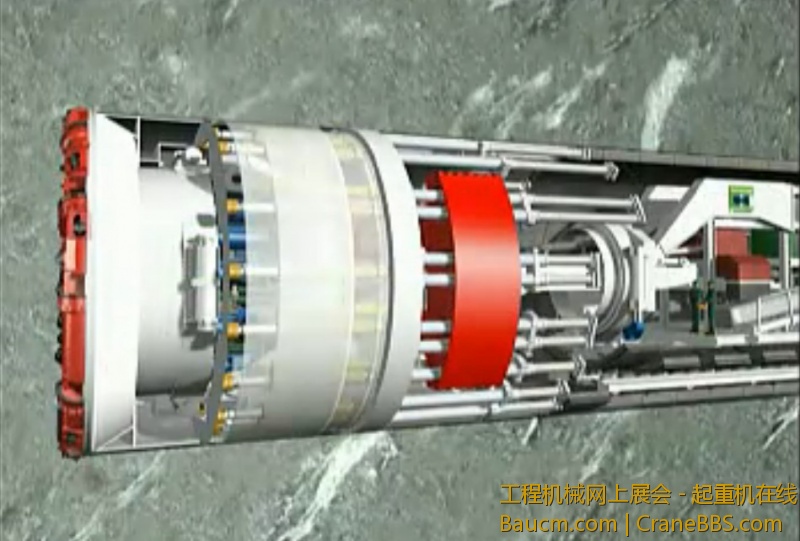

施工效果图

施工效果图
回复 支持 反对

使用道具 举报

发表于 2013-6-8 23:35 | 显示全部楼层
:victory:
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-6-8 23:52 | 显示全部楼层

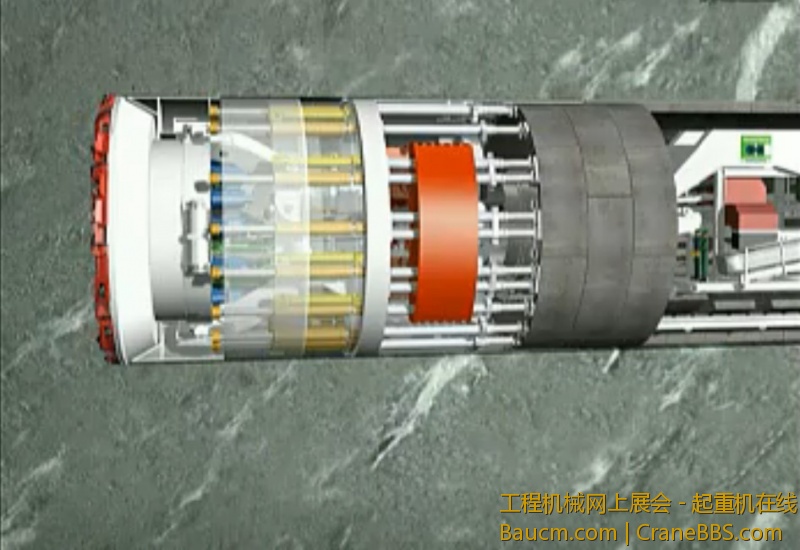

盾构机施工原理
      盾构机的基本工作原理就是一个圆柱体的钢组件沿隧洞轴线边向前推进边对土壤进行挖掘。该圆柱体组件的壳体即护盾,它对挖掘出的还未衬砌的隧洞段起着临时支撑的作用,承受周围土层的压力,有时还承受地下水压以及将地下水挡在外面。挖掘、排土、衬砌等作业在护盾的掩护下进行   。

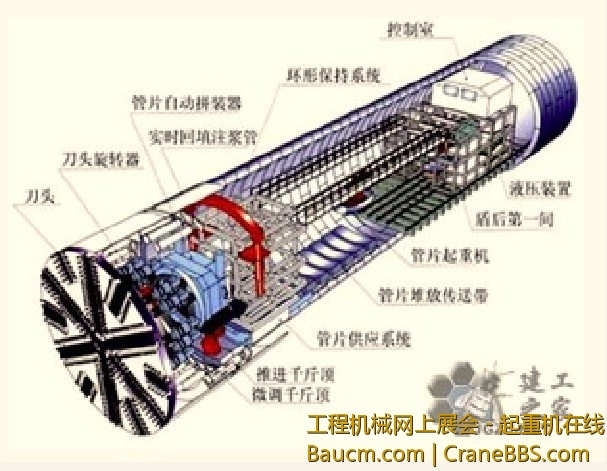

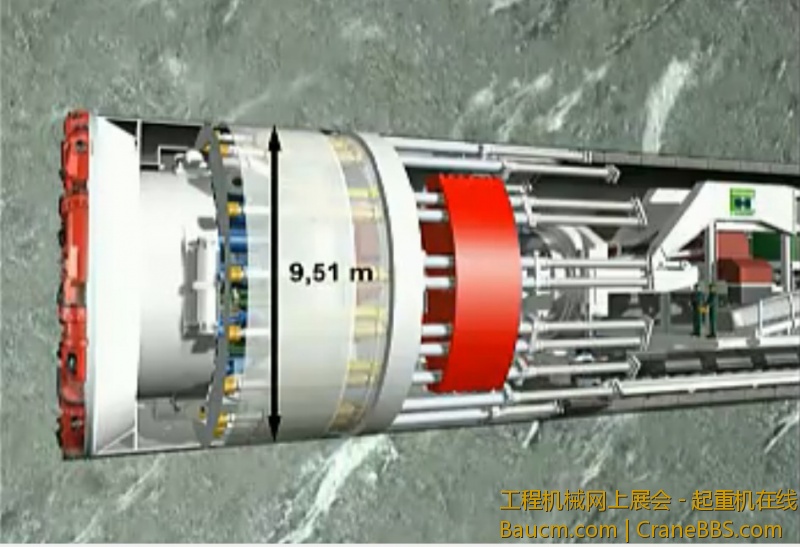

复杂的构造------------结构图
回复 支持 反对

使用道具 举报

发表于 2013-6-8 23:53 | 显示全部楼层
板凳???
回复 支持 反对

使用道具 举报

发表于 2013-6-9 00:00 | 显示全部楼层
{:3_53:}   好东西啊.....
回复 支持 反对

使用道具 举报

发表于 2013-6-9 00:37 | 显示全部楼层
:D:D:D:victory::victory::victory::victory:强悍!
回复 支持 反对

使用道具 举报

发表于 2013-6-9 05:07 | 显示全部楼层
这玩意贼贵了
回复 支持 反对

使用道具 举报

发表于 2013-6-9 08:19 | 显示全部楼层
:victory::victory:
回复 支持 反对

使用道具 举报

发表于 2013-6-9 09:10 | 显示全部楼层
学习下
回复 支持 反对

使用道具 举报

发表于 2013-6-9 10:19 | 显示全部楼层
看着眼馋我也去转点外国的图!!外国佬真舍得陆地也用盾构机!!:lol:handshake
回复 支持 反对

使用道具 举报

发表于 2013-6-9 11:31 | 显示全部楼层
高科技的结晶
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-6-9 11:31 | 显示全部楼层
123千斤顶 发表于 2013-6-9 10:19 static/image/common/back.gif
看着眼馋我也去转点外国的图!!外国佬真舍得陆地也用盾构机!!

外国佬的人力成本最高,
不像咱国内,就劳动力最便宜,尤其是这样的苦力
这玩意的优点就是自动化程度高
大量节省人力啊
回复 支持 反对

使用道具 举报

发表于 2013-6-9 11:51 | 显示全部楼层
强大
回复 支持 反对

使用道具 举报

发表于 2013-6-9 11:53 | 显示全部楼层
不错。。。很强悍的样子!
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-6-9 11:55 | 显示全部楼层
aroc 发表于 2013-6-9 11:53 static/image/common/back.gif
不错。。。很强悍的样子!

这东西不仅有很强悍的样子
事实上,-----------它确实很强悍:lol :lol :lol
回复 支持 反对

使用道具 举报

发表于 2013-6-9 12:30 | 显示全部楼层
好东西
回复 支持 反对

使用道具 举报

发表于 2013-6-9 13:40 | 显示全部楼层
好东西
回复 支持 反对

使用道具 举报

发表于 2013-6-9 14:50 | 显示全部楼层
好东西啊
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-6-9 15:35 | 显示全部楼层
好东西,国内没有一家像样的盾构机生产企业啊
回复 支持 反对

使用道具 举报

发表于 2013-6-9 16:58 | 显示全部楼层
好东西~
回复 支持 反对

使用道具 举报

发表于 2013-6-9 18:21 | 显示全部楼层
北京的地铁不就是这玩意儿挖的吗 :victory::victory:
回复 支持 反对

使用道具 举报

发表于 2013-6-9 19:06 | 显示全部楼层
:victory:
回复 支持 反对

使用道具 举报

发表于 2013-6-9 19:06 | 显示全部楼层
:):):)
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-6-15 19:37 | 显示全部楼层
盾构在国内有很大的市场啊
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-6-24 09:18 | 显示全部楼层
doiqn 发表于 2013-6-23 17:42 static/image/common/back.gif
百年不遇的好帖子,不得不顶

:handshake
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-7-4 15:20 | 显示全部楼层
中国这几家徐工,中联,三一没一家做盾构的,哎
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-7-20 17:36 | 显示全部楼层
中国盾构,什么时候崛起啊
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-7-20 17:36 | 显示全部楼层
:victory::victory::victory:
回复 支持 反对

使用道具 举报

发表于 2014-1-7 10:35 | 显示全部楼层
你好楼主,请教一下盾构机在实际地铁施工中的具体情况,请赐教
回复 支持 反对

使用道具 举报

发表于 2014-1-7 11:43 | 显示全部楼层
10月份刚帮上海隧道吊了一个上来。
回复 支持 反对
