风电吊装利器 探访三一SAC6000全地面起重机

[复制链接]
发表于 2013-9-2 13:28 | 显示全部楼层 |阅读模式
三一SAC6000全地面起重机

8月,记者来到了美丽的山西平鲁,探访三一SAC6000全地面起重机,在路上看到了无数风力发电机,这些高耸的风力发电机是如何安装上去的呢?我将带你一探究竟。

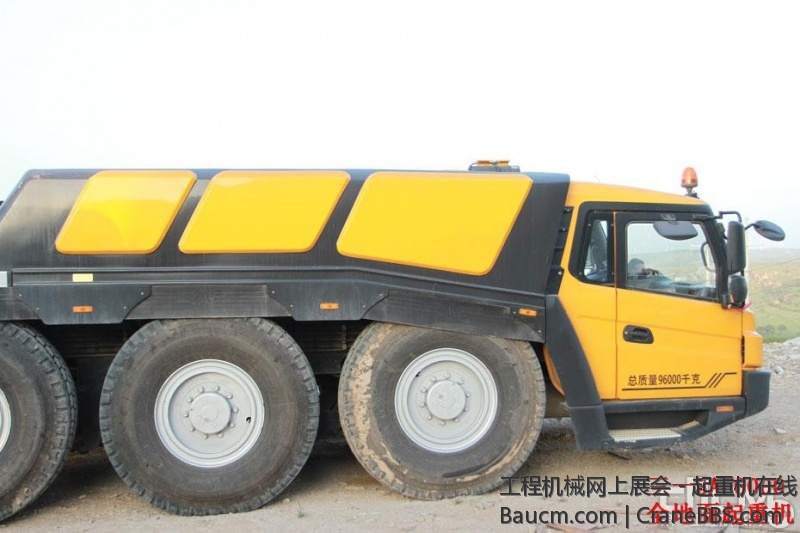

从远处看,SAC的驾驶室就像一直高速奔跑的猎豹,但其自重96000千克的自重时刻在提醒你它是个庞然大物。

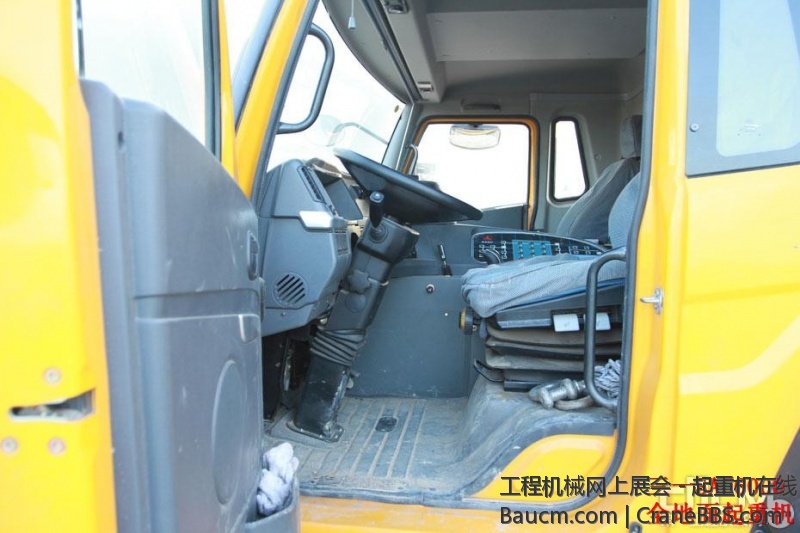

粗犷的外表下,还有一颗精细的“内心”,SAC6000全地面起重机的驾驶室宽敞舒适,视野宽阔,仪表设计科学,特别符合人机工程学。特别是这庞然大物的最高时速能达到75kmh。

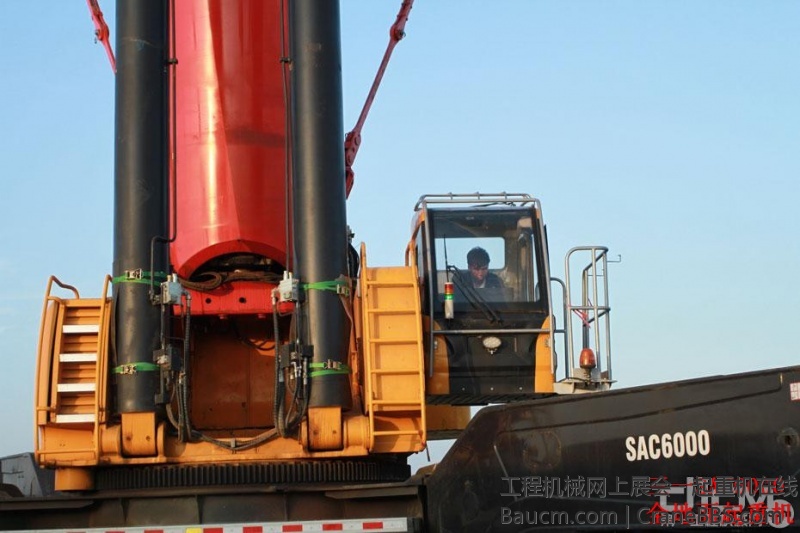

技术高超的驾驶员在控制起重机,奈何仪表盘上显示风速大于安全吊装标准,驾驶员也有些许无奈。

三一SAC6000起重机主臂全伸达90米,最大额定起重量为600t,起重臂全伸时间为800s,上车205kW功率的发动机和卓越的液压系统尤其是强大的液压油缸是强有力的保障。

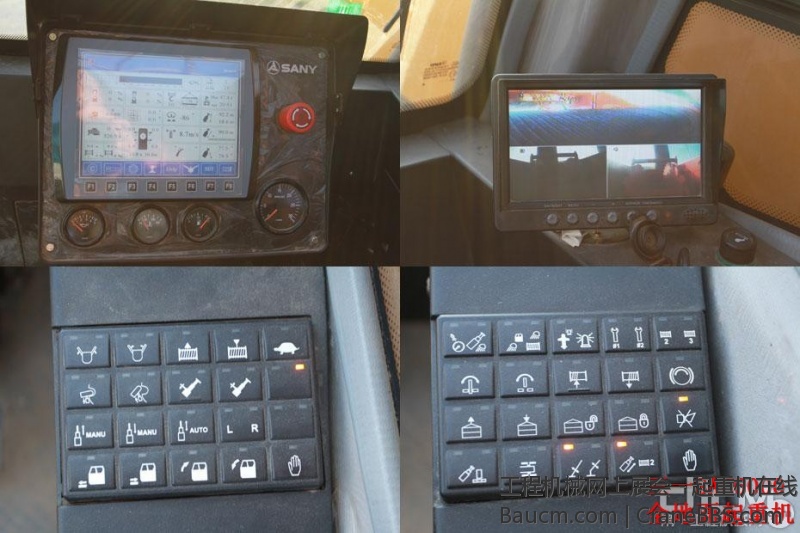

三一SAC6000全地面起重机的上车驾驶室里,先进的仪表盘提供各种实时数据,例如风速、起重质量、角度等数据。实时监控系统可以让驾驶员在驾驶室内就可以观察到卷扬机构钢丝绳的状态,提高安全性。同时,各种操作按钮集中设置在驾驶室右侧,方便驾驶员更及时、准确的操控起重机。

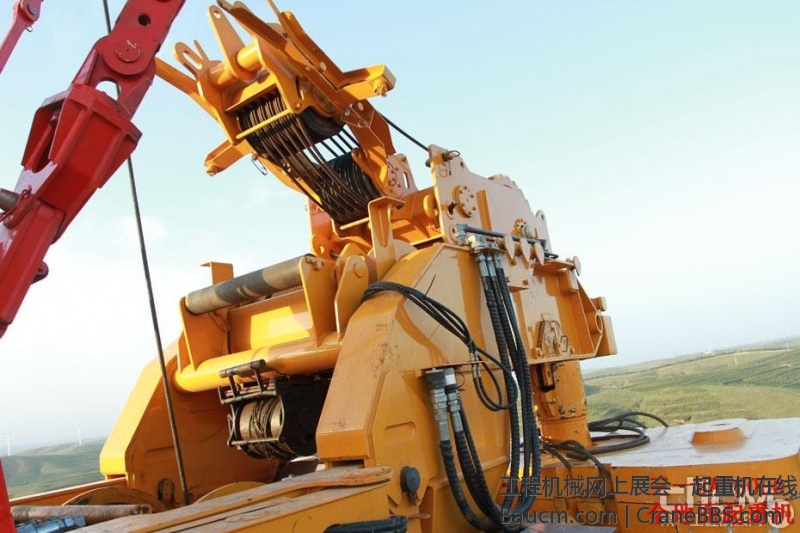

三一SAC6000型起重机的卷扬机构,主卷扬单绳最大起升达到136m min,副卷扬单绳最大起升同样为136m min。
三一SAC6000型起重机的卷扬机构,主卷扬单绳最大起升达到136m min,副卷扬单绳最大起.jpg

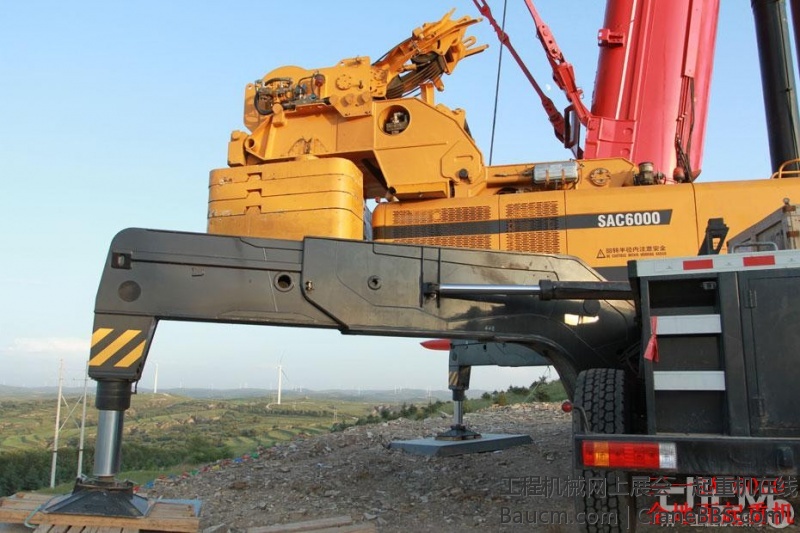

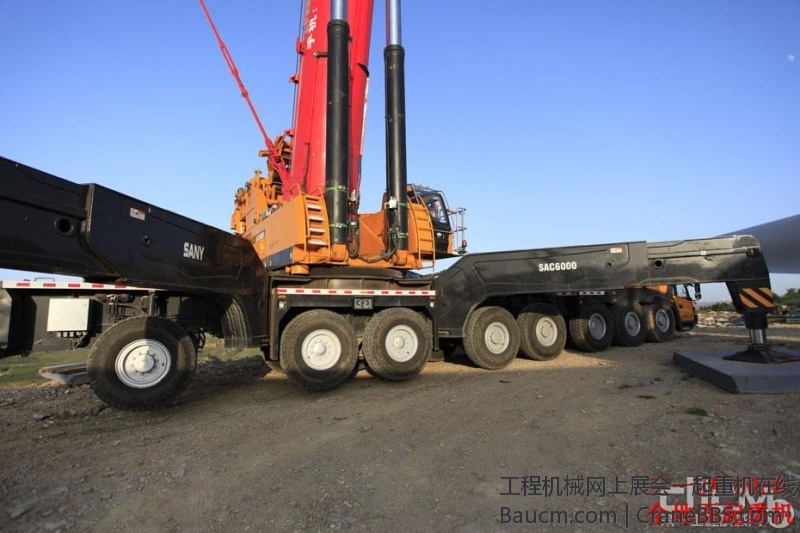

三一SAC6000型全地面起重机采用了国内首创的8轴7节臂设计,基本臂长17米,主臂全伸长达90米,最大额定其中量达600t。X型10.8米大跨度支腿,增加吊装稳定性。

三一SAC6000型全地面起重机采用球形操控手柄,可以使操作手精准操控起重机的回转,调整角度等,尤其是风力发电机的安装这种精准吊装。

三一SAC6000型全地面起重机配备配重快速自拆装结构, 0~165吨组合式可变平衡重。可满足不同工况的需求,最大限度发挥结构件性能,可遥控操作自行拆卸及安装,安装方便快捷。
三一SAC6000型全地面起重机配备配重快速自拆装结构, 0~165吨组合式可变平衡重。可满.jpg




穿过悠长的雁门关隧道,记者一行来到了美丽的山西省朔州市平鲁区,这里矿产资源丰富,尤其是煤矿,煤炭工业的比重占到全区经济总量的70%以上。在平鲁区北部的凤凰城镇,西北沿长城与内蒙古自治区清水河县及林格尔县接壤,来自内蒙古草原的西北风给平鲁带来了更为清洁、环保的新能源——风力发电。

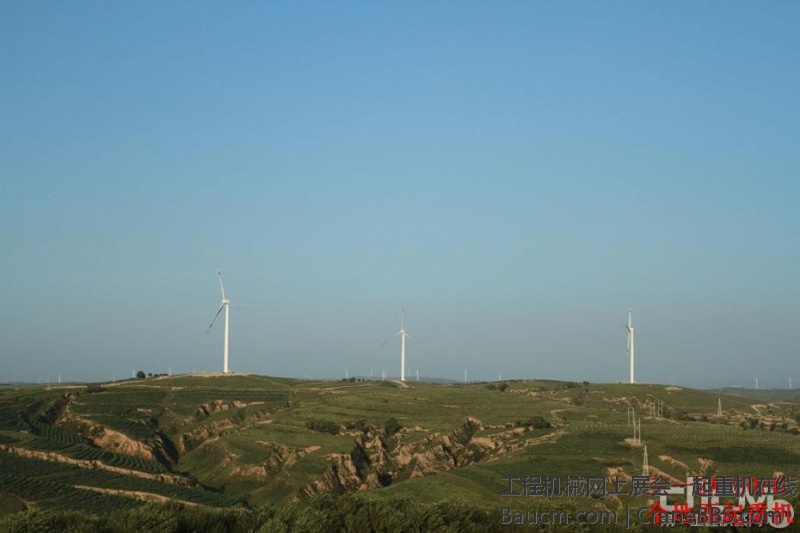

矗立在平鲁草原上的1.5MW风力发电机

凤凰城镇北固山风景区的茫茫草原上,风力发电机在不知疲倦地旋转着,带来人类生产生活必不可少的电力能源。人们不禁要问,如此高大的风力发电机是如何安装的呢?今天,记者就带您到风电吊装现场一探究竟。

双剑齐发,三一重起助力风电吊装

从凤凰城镇出发,我们乘坐越野车沿着蜿蜒崎岖的山路,花了近半小时,来到了吊装现场。走惯了城市道路的记者有些许不适,但很快被吊装现场的场景深深吸引住了。



草原上崎岖的“山路”,三一重起的爬坡能力和通过性真是不简单。

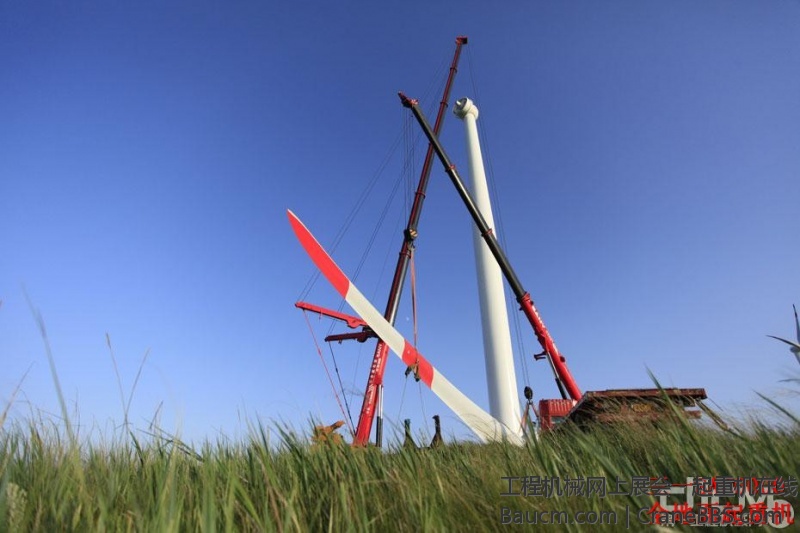

现场有两台三一起重机,其中一台是STC750型汽车起重机,另外一台就是今天的主角SAC6000型全地面起重机。记者到达现场时,风机的塔筒已经安装完成,正在准备对机头进行起吊,不过由于现场的风比较大,驾驶员和安装人员都在等风小到安全数值以内再进行吊装。趁着这个时间,我仔细欣赏起这台全地面起重机。



风电吊装现场有两台三一起重机,一台三一STC750型汽车起重机,另外一台就是今天得主角三一SAC6000型全地面型起重机。



动感猛兽 翻山越岭所向披靡

三一SAC6000型全地面起重机的下车驾驶室外观设计动感十足,仿佛奔驰于山野间的一头雄狮,酷劲十足,黄黑相间的色彩又让人联想到变形金刚里的大黄蜂。但我们不要忽略其96t的自重,这样的体重称之为庞然大物不足为过,这也为最大额定起重量600t提供稳定的底盘保障,当然还需要0~165吨组合式可变平衡配重,满足不同工况的需求。配重快速自拆装功能及遥控操作自拆装功能极大地方便了配重的安装与拆卸,同时可快速根据工况调整配重质量,节省人力和时间,也为快速转场提供便利。

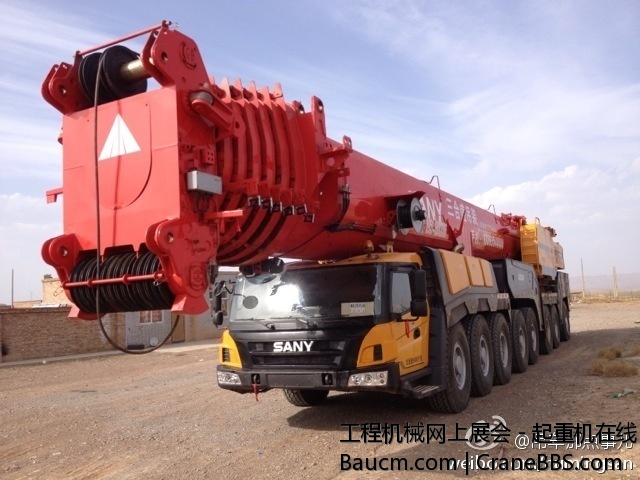

三一SAC6000型起重机动感霸气的车头,奔驰V8发动机带给其强劲的牵引力。(点击查看产品参数)

如此庞然大物是如何爬上这陡峭的山坡同样令我惊奇。通过了解得知,三一SAC6000型全地面起重机配备功率480kW的奔驰V8发动机,提供巨大牵引力,为高速行驶和爬坡提供澎湃动力。该起重机采用前四桥机械转向辅助液压助力,配备后四桥电液辅助转向系统,第八桥同时辅助驱动,转向半径小,机动性能好。在全车22.9的情况下,最小转弯半径为14.5米,不得不说这是个小奇迹。三一SAC6000型全地面起重机底盘采用最新的油气悬挂与单杠插销技术,底盘强劲,行驶通过性高,爬坡能力强,且配备应急转向系统,提高安全性,6种不同的转向模式,可以轻松适应多种行驶工况。

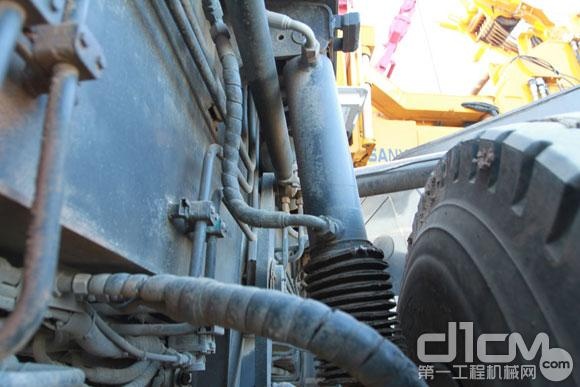

三一SAC6000型全地面起重机采用最新的油气悬挂系统,底盘强劲,行驶通过性高,爬坡能力强。(点击查看产品参数)


动感猛兽 翻山越岭所向披靡

回复

使用道具 举报

 楼主| 发表于 2013-9-2 13:30 | 显示全部楼层
本帖最后由 lu7777777 于 2013-9-2 13:55 编辑


三一SAC6000型全地面起重机采用最新的油气悬挂系统,底盘强劲,行驶通过性高,爬坡能力强。(点击查看产品参数)



长臂通天 力大无穷轻松安全吊起风机

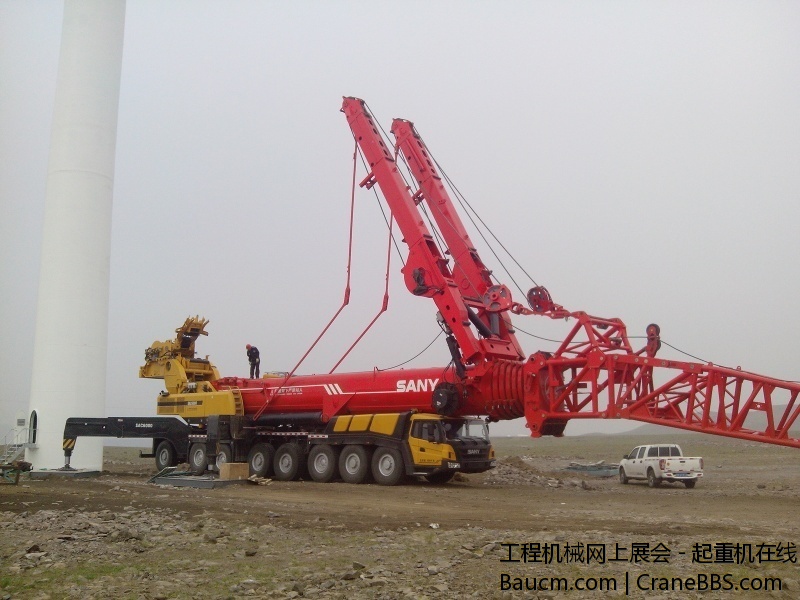

凤凰城镇的1.5MW风力发电机塔筒高78米,三一SAC6000型全地面起重机7节主臂全伸长度90米,在不安装风电专用副臂的情况下也可轻松完成1.5MW风力发电机的起吊安装工作。上车配备奔驰6缸发动机,额定功率205kW。国内首创8轴7节臂600t级全地面起重机,最大额定起重量达600t,起重力矩在同级别设备中目前行业第一。SAC6000型全地面起重机,变幅副臂最长可达90m,带塔臂起吊高度达到136米,可谓长臂通天。配备了Y型超起装置的起重机,起重性能增加一倍以上。

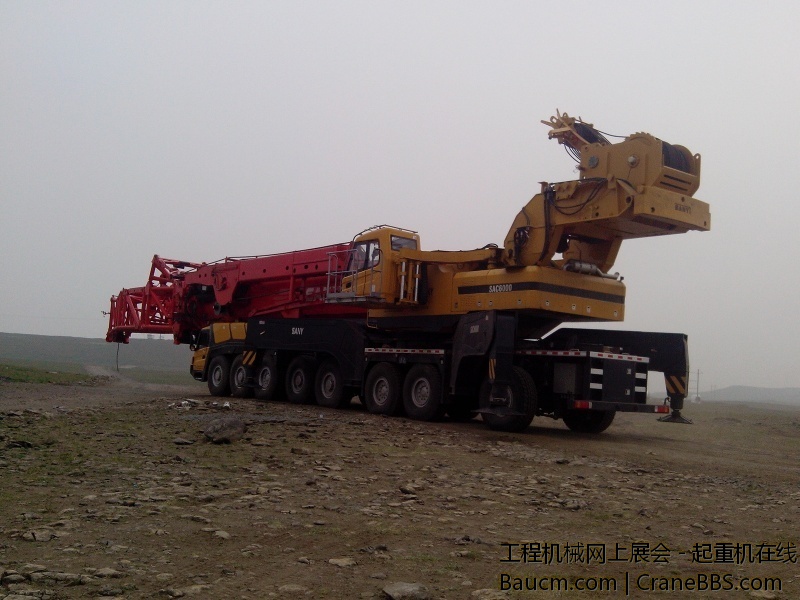

三一SAC6000型全地面起重机配备Y型超起装置,起重性能增加一倍以上。(点击查看产品参数)

三一SAC6000型全地面起重机上车的主卷扬机构采用闭式卷扬系统,具有卷扬效率高,能量损耗低等特点,其卷扬的微动性、平稳性极佳。同时配置四级保护系统,确保卷扬系统更安全、更高效、更可靠。



三一SAC6000型全地面型起重机的卷扬机构。(点击查看产品参数)

粗犷外表 精细“内芯” 驾驶室里有玄机

三一SAC6000型全地面起重机有两个驾驶室,下车驾驶室与汽车驾驶类似,不同的是比一般汽车驾驶室更加宽敞,而且在右手方向有个扇形的控制面板。这个扇形控制面板是用来控制起重机的悬挂系统及转向模式的,让驾驶员能轻松快捷的调节悬挂和转向模式,实现快速转场、安全驾驶。



三一SAC全地面型起重机的下车驾驶室。(点击查看产品参数)

上车驾驶室分为几个部分,首先映入眼帘的是驾驶员非常喜欢的可调节悬架座椅,坐在这个舒适的座椅上,驾驶员可以看到高清液晶显示屏,显示屏上显示着起重机的运行状态,包括主臂伸出状态、起吊重量、角度、支腿状态、环境风速等跟吊装有关的所有项目。这些数据都是安装在不同位置的传感器及时反馈回来的。根据这些数据,驾驶员可以及时调整起重机,做到安全、高效吊装。同时,驾驶员可以根据自己的使用习惯和不同的使用条件进行个性化的设置。



三一SAC6000型全地面起重机上车驾驶室的仪表盘监视器和控制按钮。(点击查看产品参数)

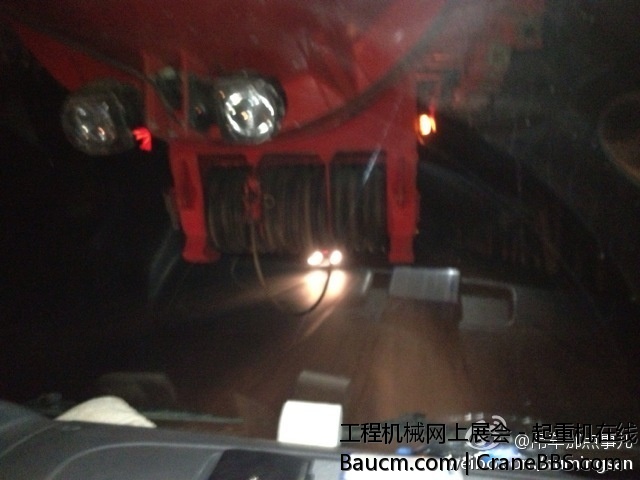

驾驶室右前方还有一个液晶显示屏,与车外的摄像头一起发挥作用,实时监控卷扬机构的运行状况和钢丝绳的使用状态,确保卷扬机构安全、稳定工作。

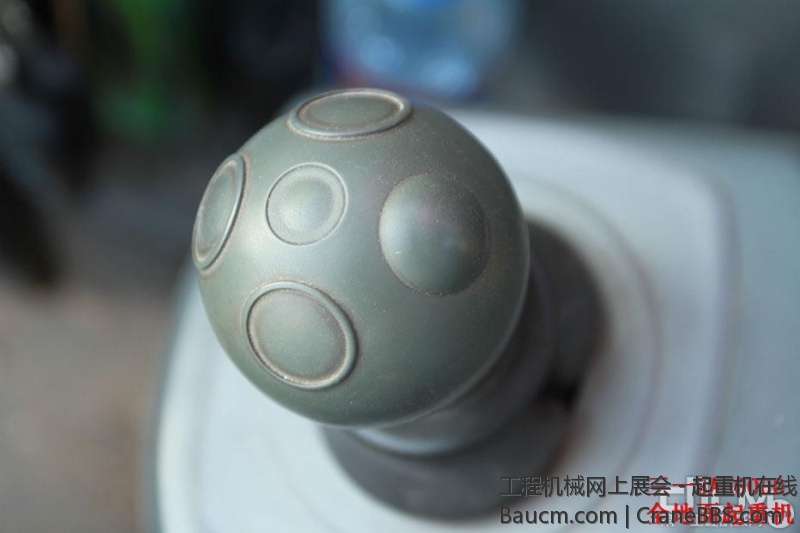

座椅扶手前端是球形操控手柄,这种手柄能够做到精准控制,特别是适合吊装风电作业中的微小调整,提高吊装作业最后一个环节的效率。



球形操控手柄可以做到精准控制,尤其是风电吊装作业中的微小调整动作。(点击查看产品参数)

座椅的右侧有两个控制面板,各有20个按钮,分别控制超起、副臂调节、卷扬机构等功能,对于起重机驾驶员来说这些是他们完成起吊工作的好工具,对于普通人来说,这些按钮基本就是“天书”。

驾驶室内还配备收音机和空调系统,为驾驶员提供舒适、惬意的工作环境。驾驶室整体设计充满人性化,长时间操作不易产生疲劳感。
