三一~两种~盾构机在北京地铁施工

[复制链接]
发表于 2014-5-20 09:51 | 显示全部楼层 |阅读模式
日前,三一敞口式盾构机在北京地铁6号线施工中成功首秀,以极高的性价比和环保优势赢得客户认可。
  “我记得非常清楚,设备进场那天是2013年8月30日,最终装机完成的时间是11月10日,正式开始灌土是3月12日中午。”作为中铁五局派驻地铁6号线的施工队队长,叶尔特对于这台伴随自己度过这段“轰鸣人生”的敞口式盾构机印象深刻。
  事实上,作为一名资深工程技术人员,叶尔特曾经见识过国内外许多品牌的盾构机,但是这种国产设备他还真是第一次见到。当然,这并不妨碍他对于这台新设备的赞赏。
  “目前我们施工面地质情况单一,它比其它盾构机有明显的优势,理论上它能做到不间断施工、边推进边出土;而传统盾构的土压式推进做不到。”叶尔特颇为兴奋地说,“而且它的性价比很高,因为没有主驱动、没有刀具磨损。”

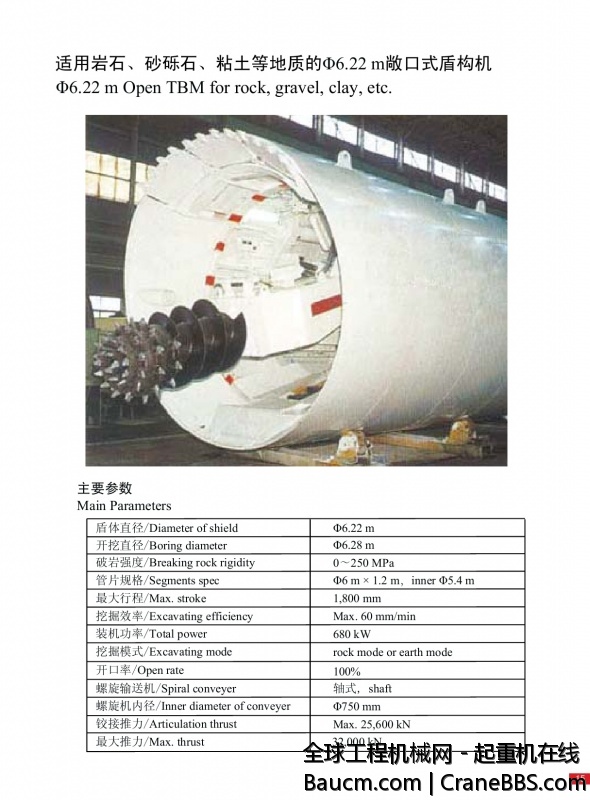

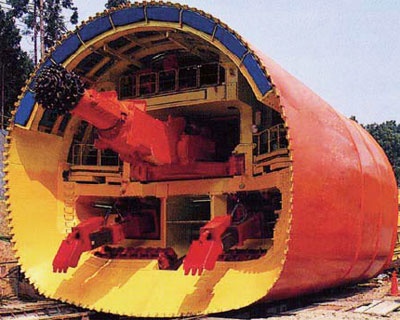

  这台被叶尔特推崇备至的“新型”盾构机,是由北京市轨道交通建设管理有限公司主持,北京市三一重机有限公司、中铁五局参与承担的北京市重大科技项目《敞口式盾构机研制与应用》的成果,主要适用于无水或少水且土体具有一定自稳性的地层,专用于砂卵石、砂砾石、漂石、孤石等地层中替代密闭式盾构和浅埋暗挖法,由于敞口式盾构机的挖掘面全敞开,因此能够高效处理任意尺寸的卵砾石、勘探未明的地下桩基等障碍。
  依据地质勘察报告,北京西部城区多为巨厚卵漂石地层或砾岩层,一般密闭式盾构机在这种地质条件下施工难度很大,成本高、效率低。而三一敞口式盾构正是针对于此制造的,在漂石地段施工具有进度快、成本低,地面沉降可控等优点,填补了国内空白并达到甚至超过了国际同类产品。
  为解决土压平衡盾构、泥水平衡盾构等密闭式盾构机面对巨大卵砾石时难以掘进的困境,三一开创性地研发敞口式盾构机。由于没有了圆形刀盘的限制,敞口式盾构机的断面可以设计成任何最合适的形状。如今,三一有能力研制各种大小和形状(圆形、矩形、马蹄形等)的敞口式盾构机。
  北京桩机盾构项目组副总经理吕传田表示,实际施工数据显示,与密闭式盾构机相比,敞口式盾构机的采购成本会低70%左右,施工成本每米大约可节约3000元钱。“一般来说,地铁的施工成本约为每米3万元,因此敞口式盾构机能够节约10%左右的施工成本。”
  与常规盾构机不同,敞口式盾构机掘进作业面不封闭,施工人员可以在盾构机前端进行辅助作业,主要适宜于地下水位低的硬土质、大卵石多的地层,这台盾构机所使用的零部件几乎全部实现了国产化,最核心的泵使用的是三一旗下普茨迈斯特公司的拳头产品,这在国内品牌中是绝无仅有的。长时间的实际施工过程中,设备表现出的性能让客户非常满意,得到了业主很高的评价。

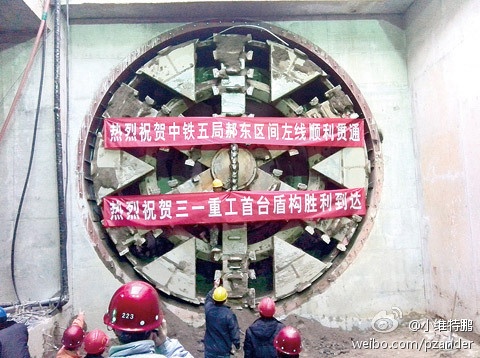

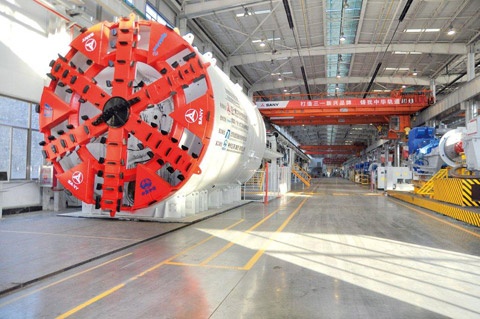

三一首台盾构机贯穿北京地铁 (1).jpg

三一首台盾构机贯穿北京地铁 (2).jpg
回复

使用道具 举报

发表于 2014-5-20 10:47 | 显示全部楼层
:victory::victory:
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-5-20 12:20 | 显示全部楼层
自然而然就跨过去了,三一中国占有率:掘进机第一~桩机第一~挖掘机第一,再加上盾构机少不了的混凝土喷射机。
盾构机,三一产品集大成者

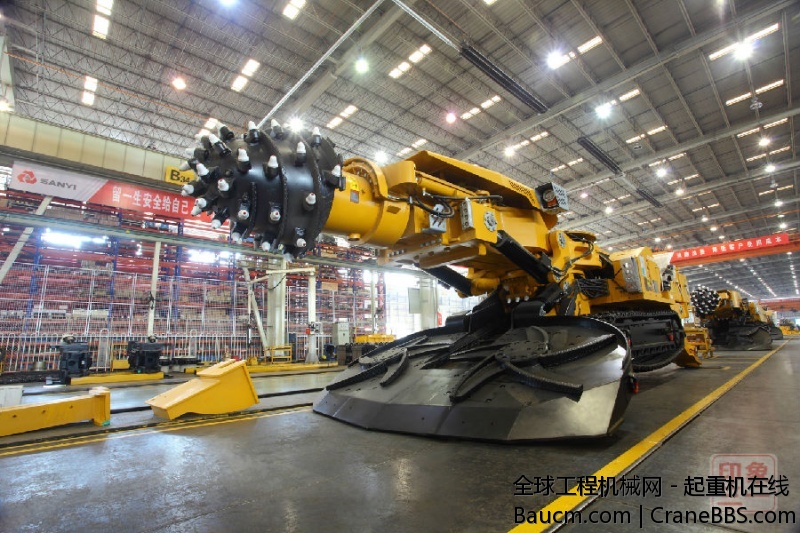

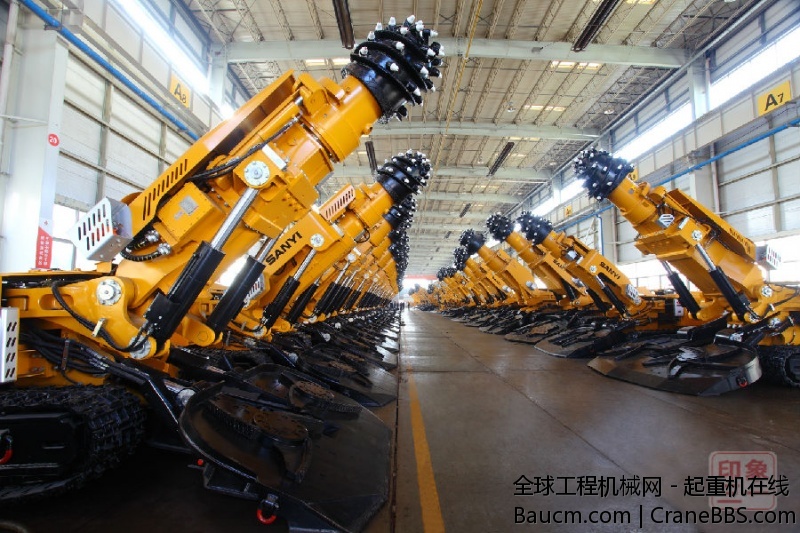

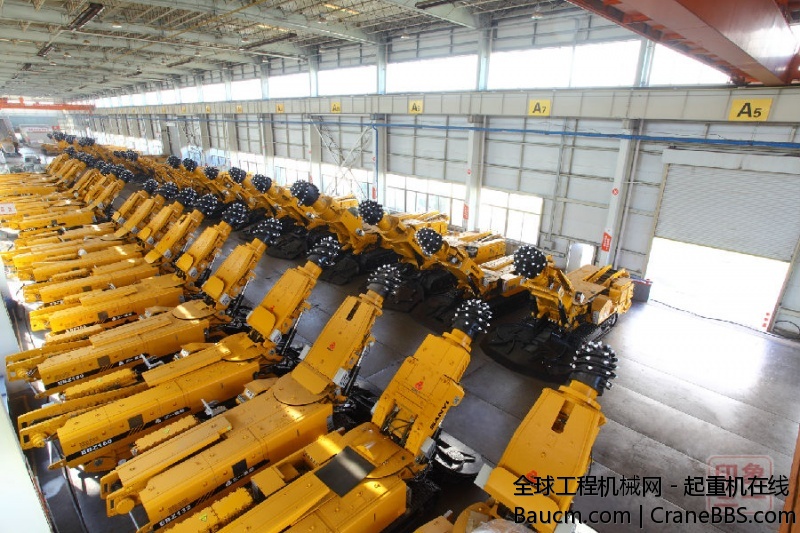

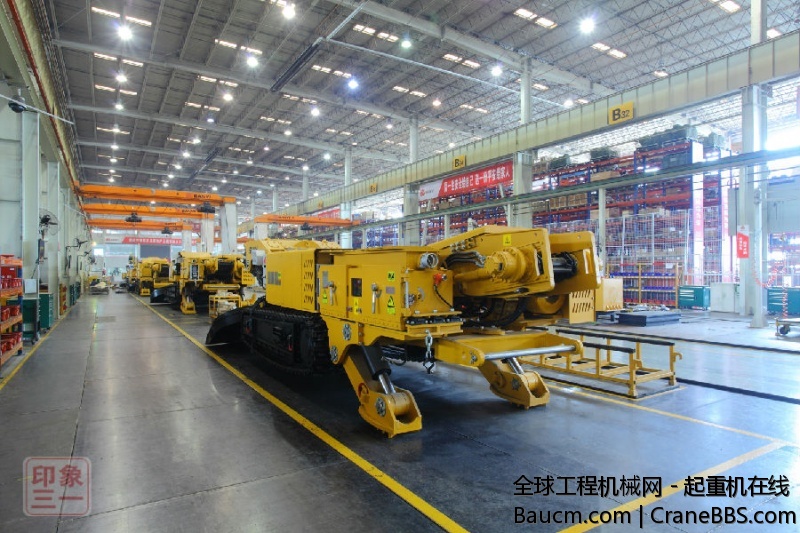

掘进机

三一沈阳 (2).jpg
三一沈阳 (3).jpg
三一沈阳 (7).jpg
三一沈阳 (9).jpg

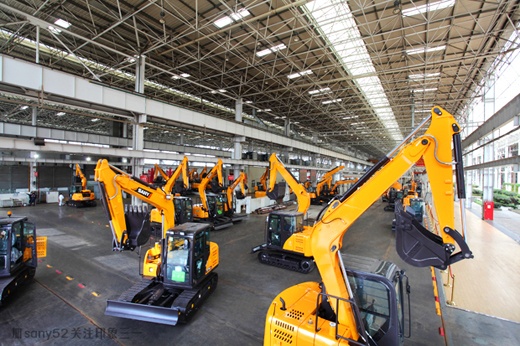

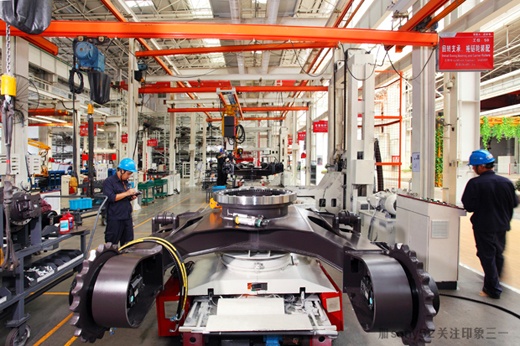

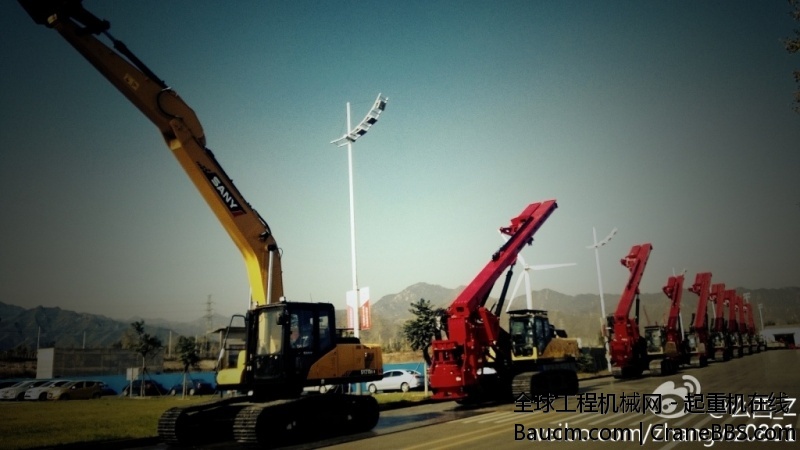

挖机

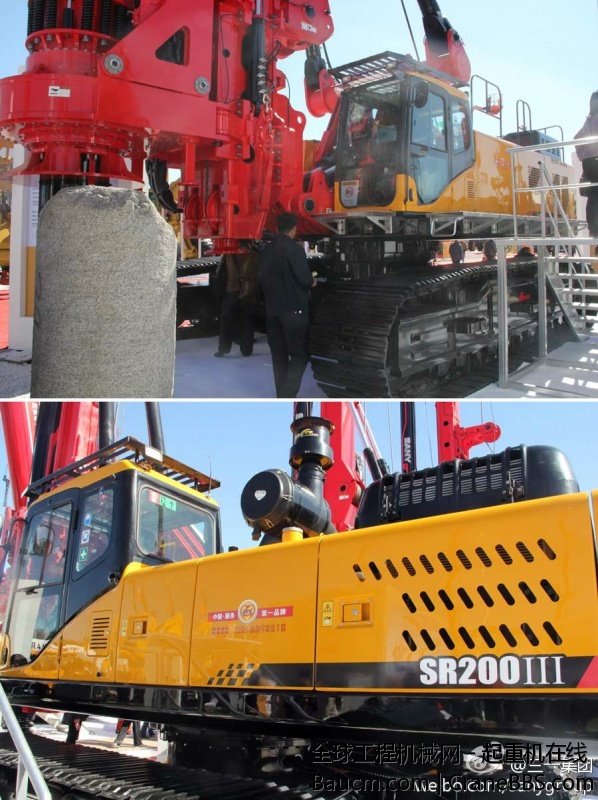

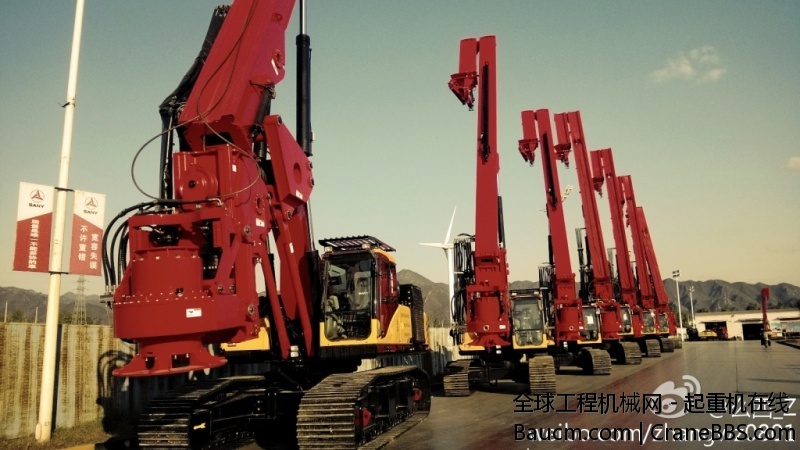

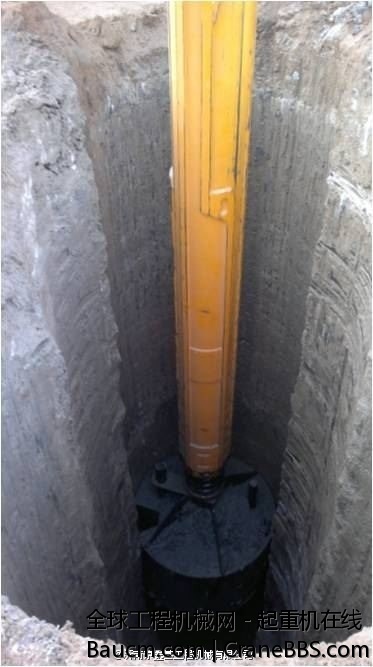

入岩桩机

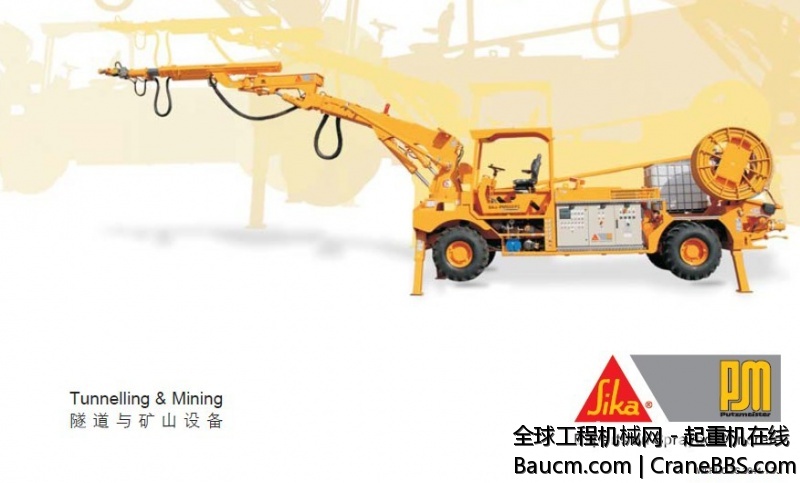

普茨迈斯特混凝土喷射机组
回复 支持 反对

使用道具 举报

发表于 2014-5-20 12:49 | 显示全部楼层
:victory::victory:
回复 支持 反对

使用道具 举报

发表于 2014-5-20 12:51 | 显示全部楼层
:victory::victory::victory:
回复 支持 反对

使用道具 举报

发表于 2014-5-20 12:56 | 显示全部楼层
:victory::victory::victory:
回复 支持 反对

使用道具 举报

发表于 2014-5-20 13:13 | 显示全部楼层
:victory::victory:
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-5-20 14:09 | 显示全部楼层

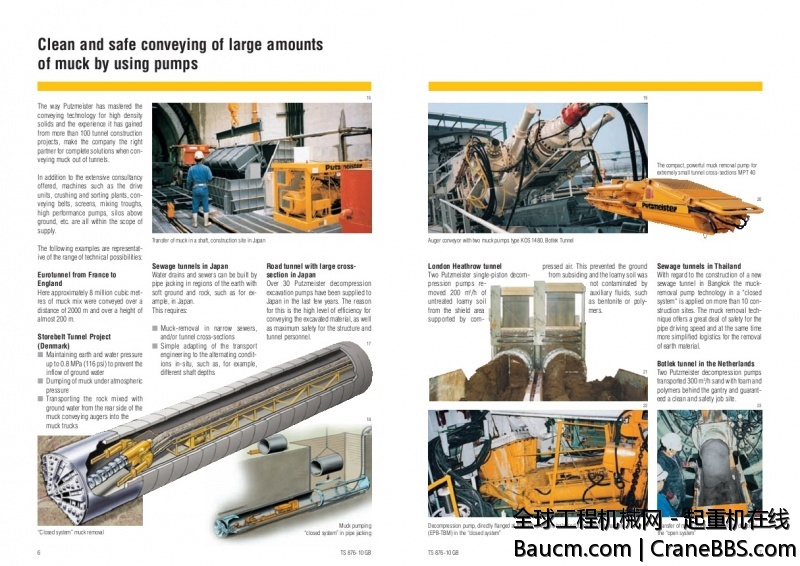

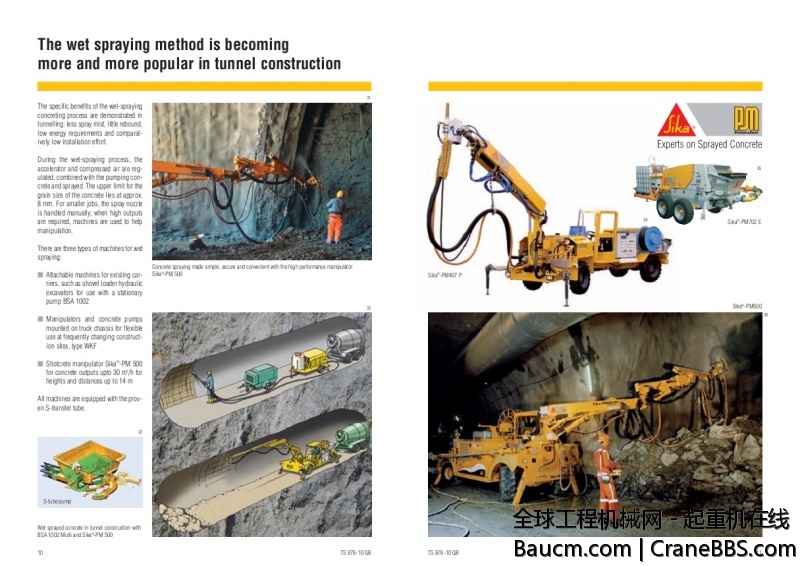

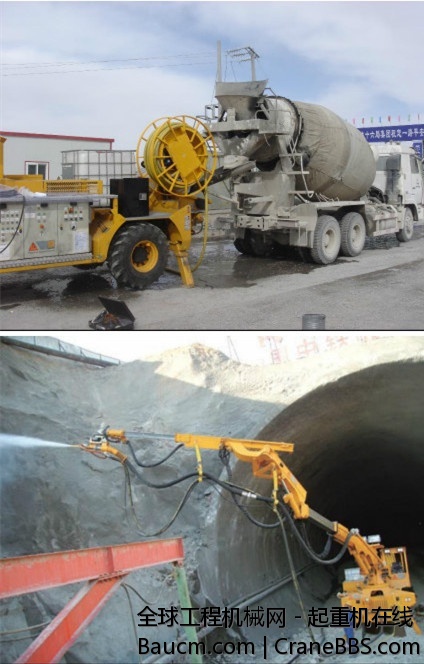

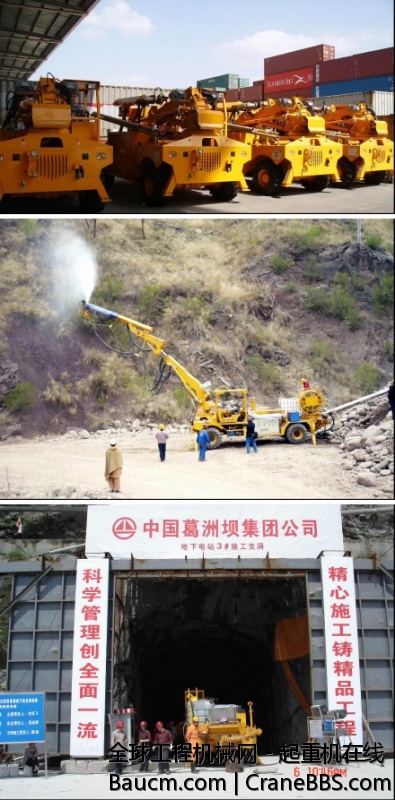

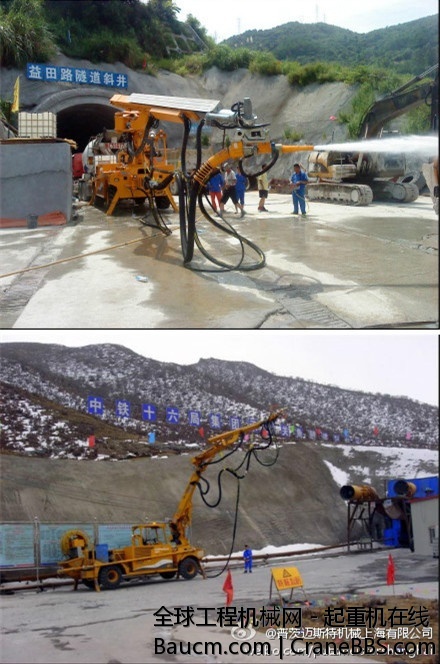

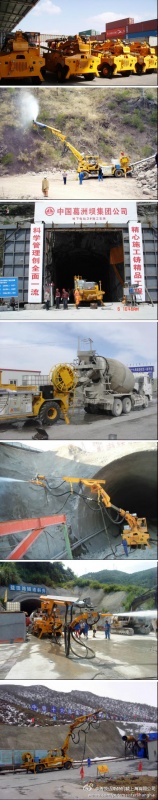

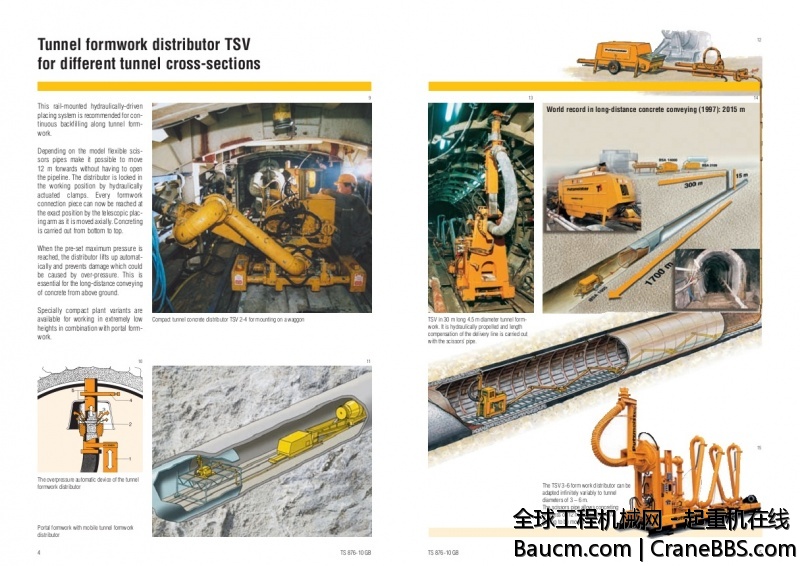

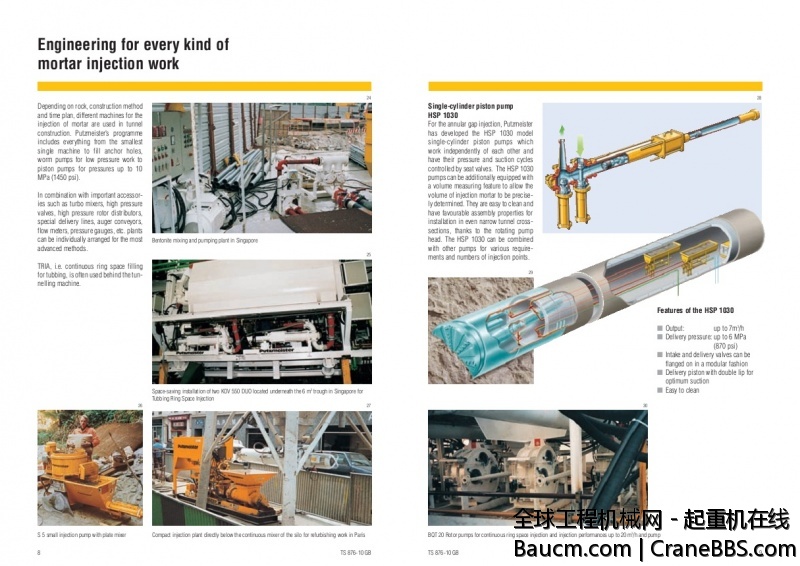

普茨迈斯特混凝土喷射机组
普茨迈斯特混凝土喷射机组  (1).jpg
普茨迈斯特混凝土喷射机组  (2).jpg
普茨迈斯特混凝土喷射机组  (3).jpg
普茨迈斯特混凝土喷射机组 (2).jpg
普茨迈斯特混凝土喷射机组 (3).jpg
普茨迈斯特混凝土喷射机组 (4).jpg
普茨迈斯特混凝土喷射机组 (5).jpg
普茨迈斯特混凝土喷射机组 (6).jpg
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-5-20 15:17 | 显示全部楼层

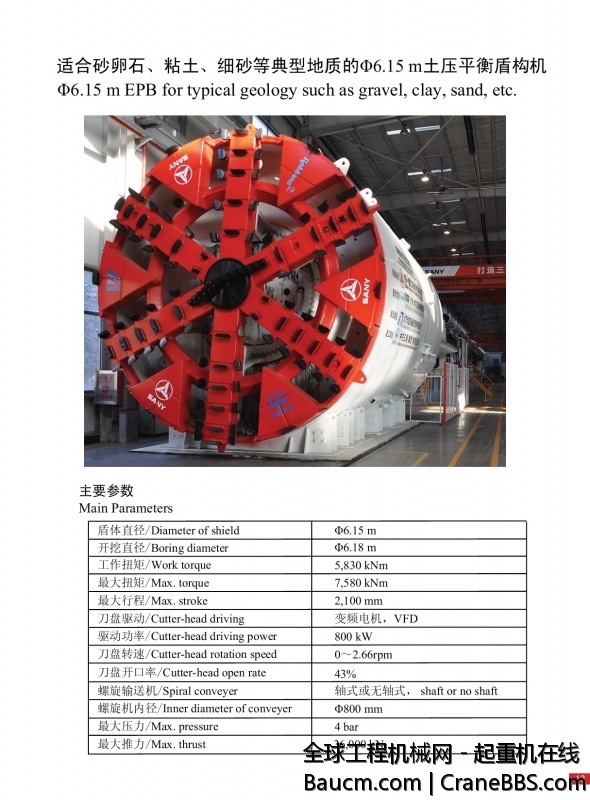

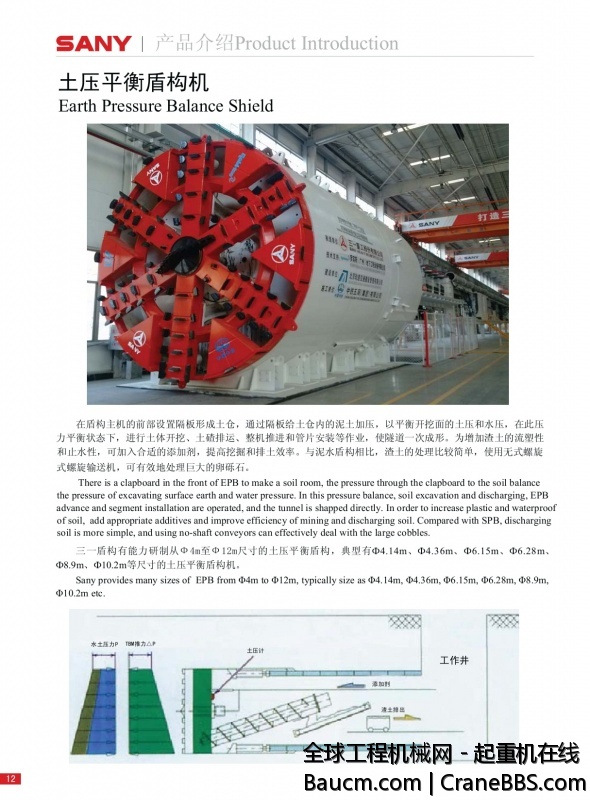

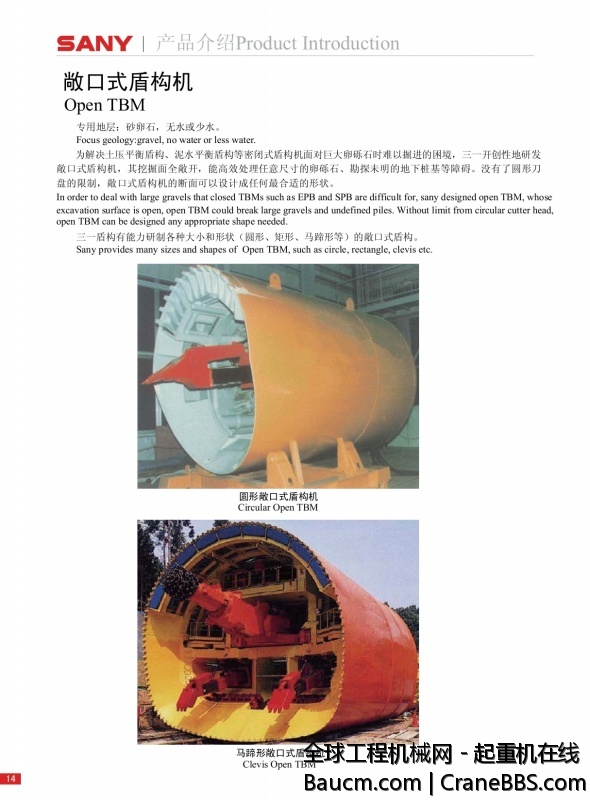

三一可生产4种类型盾构机

回复 支持 反对

使用道具 举报

发表于 2014-5-20 15:22 | 显示全部楼层
:victory::victory::victory::victory:
回复 支持 反对

使用道具 举报

发表于 2014-5-20 16:19 | 显示全部楼层
:L:L:L:L:L
回复 支持 反对

使用道具 举报

发表于 2014-5-20 16:35 | 显示全部楼层
:victory::victory:
回复 支持 反对

使用道具 举报

发表于 2014-5-20 20:44 | 显示全部楼层
:L:L:L:L:L:L
回复 支持 反对

使用道具 举报

发表于 2014-5-20 21:09 | 显示全部楼层
:victory::victory::victory::victory::victory:
回复 支持 反对

使用道具 举报

发表于 2014-5-21 00:02 来自手机 | 显示全部楼层
盾构机是干嘛用的???
回复 支持 反对

使用道具 举报

发表于 2014-5-21 08:30 | 显示全部楼层
钻洞用的吗?
