吊背与障碍物卡不卡干怎么计算的!距离45m,10米有个障碍物高17米,请问要多长杆
回复

使用道具 举报

发表于 2014-11-14 20:51 | 显示全部楼层
慢慢算,
回复 支持 反对

使用道具 举报

发表于 2014-11-14 23:03 | 显示全部楼层
吊杆长度计算
输入数据        红色为需输入
        障碍物高h1:        17.00         M
        吊点距障碍距离L2:        35.00         M
        吊车底盘高h2:        2.00         M
        吊臂中心到障碍物距离d1:        10.00         M
吊杆角度        吊臂长L(M)        吊点高h2(M)        吊车幅度        支点距障碍L1(M)
40.00°        83.511         55.680         63.973         28.973
40.50°        83.819         56.436         63.736         28.736
41.00°        84.143         57.203         63.504         28.504
41.50°        84.485         57.981         63.275         28.275
42.00°        84.844         58.772         63.051         28.051
42.50°        85.220         59.574         62.831         27.831
43.00°        85.614         60.389         62.614         27.614
43.50°        86.025         61.216         62.401         27.401
44.00°        86.455         62.057         62.190         27.190
44.50°        86.902         62.911         61.983         26.983
45.00°        87.368         63.779         61.779         26.779
45.50°        87.853         64.661         61.577         26.577
46.00°        88.357         65.559         61.378         26.378
46.50°        88.880         66.471         61.181         26.181
47.00°        89.423         67.400         60.987         25.987
47.50°        89.987         68.345         60.794         25.794
48.00°        90.571         69.307         60.604         25.604
48.50°        91.176         70.287         60.415         25.415
49.00°        91.803         71.284         60.228         25.228
49.50°        92.452         72.301         60.043         25.043
50.00°        93.124         73.337         59.859         24.859
50.50°        93.820         74.393         59.677         24.677
51.00°        94.539         75.471         59.495         24.495
51.50°        95.284         76.570         59.316         24.316
52.00°        96.054         77.692         59.137         24.137
52.50°        96.851         78.837         58.959         23.959
53.00°        97.675         80.006         58.782         23.782
回复 支持 反对

使用道具 举报

发表于 2014-11-15 12:44 | 显示全部楼层
不知道多少重量 。不考虑挠度52度左右卡杆。你自己看看幅度表吧!
回复 支持 反对

使用道具 举报

发表于 2014-11-15 15:51 | 显示全部楼层
好象有朋友发了个什么表上来了
回复 支持 反对

使用道具 举报

发表于 2014-11-15 22:22 | 显示全部楼层

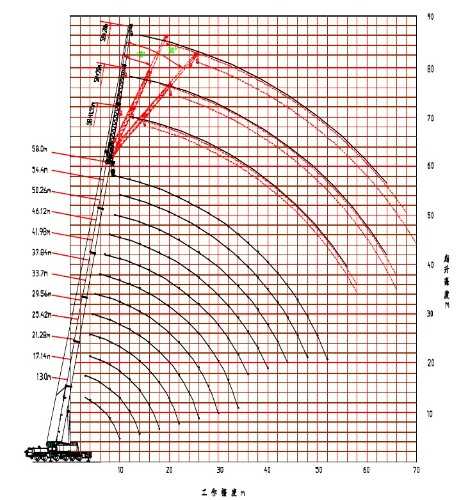

如果按照楼主发的起升高度曲线表,此图为徐工130吨图表,没找到里面关于15度,30度,副臂可变的参数,个人认为如果物体不是很重,可选用加副臂,这样就可以大大提高臂长的可选择性,这里只要算出,副臂的落钩点与主臂落钩点的差值,用所须距离减去差值,就可知道你的主臂在任意长度时的可吊距离,以及跨障碍物时是否卡臂-----综合,如需要知道起重量时,只要将电脑臂长设置为加副臂且加角度,从而的出准确的可起重量----:)
-                                                                                                                                           个人理解与算法,不知是否对以及可行,望老SF指点------:):)
回复 支持 反对

使用道具 举报

发表于 2014-11-15 22:29 | 显示全部楼层
tomyoung0 发表于 2014-11-15 15:51
好象有朋友发了个什么表上来了

此表是在百度里找的,它自动算出跨物体时你所需要的臂长,但不可算加副臂以及副臂变角后的所需臂长-----
回复 支持 反对

使用道具 举报

发表于 2014-11-16 07:43 | 显示全部楼层
yekuaile 发表于 2014-11-15 22:22
如果按照楼主发的起升高度曲线表,此图为徐工130吨图表,没找到里面关于15度,30度,副臂可变的参数,个人 ...

说多了都没用,。就是知道了角度,看幅度表,那个角度多少米杆 多少度,就知道能不能干了被。
回复 支持 反对

使用道具 举报

发表于 2015-1-13 12:01 | 显示全部楼层
小事
回复 支持 反对

使用道具 举报
