塔式起重机型号及技术参数汇总介绍

[复制链接]
发表于 2016-1-7 15:33 | 显示全部楼层 |阅读模式
  塔式起重机在建筑工地是必不可少的建筑工具,是目前建筑行业使用的最为广泛的起重设备,它是建筑行业的支撑。塔式起重机型号有哪些,它们的技术参数是怎样的呢,世界工厂矿山机械网小编为大家汇总塔式起重机型号及技术参数。

  建筑塔式起重机型号如何解释、分类的?举例说明QTZ80 与 Q5510 各什么意思?
  这只是塔机在不同时期的不同命名而已:
  QTZ----是上世纪80年代通用说法,Q表示为钢材材料(一般为Q235),T为塔式起重机(多为塔顶式),Z表示加高方式为自升式,
  PT------是近几年出现的命名方式,P----表示平头的(无塔顶),T-----为塔式起重机,
  TC------为塔机的英文简写即 tower crane。
  目前中国使用的塔式起重机型号主要有以下十大类型号:
  1、上回转式塔式起重机:QT;
  2、上回转自升式塔式起重机:QTZ;
  3、下回转式塔式起重机:QTX;
  4、下回转自升式塔式起重机:QTS;
  5、快速安装式塔式起重机:QTK;
  6、固定式塔式起重机:QTG;
  7、爬升式塔式起重机:QTP;
  8、轮胎式塔式起重机:QTL;
  9、汽车式塔式起重机:QTQ;
  10、履带式塔式起重机:QTU.
  而每一种塔式起重机都根据其公称起重力矩和臂长、末端起吊重量编列参数,用于进行分辨。例如,QTZ40(4908)表示的是“公称起重力矩为400KN/m,49米臂长,起重臂49米处起吊(末端起吊)重量为0.8T的上回转自升式塔式起重机”,其中,40指的是40个力矩单位,1个单位对应10KN/m,括号中的49是臂长,“08”指的是0.8吨。

  目前,国内常见的塔机型号有:QTZ31.5A(3808)——现基本已淘汰、QTZ31.5B(4206)、QTZ40 (4208/4708/4808x/4810)、QTZ50(5008/5010)、QTZ63(5013/5610)、QTZ80(5513/5612)、QTZ100(5516/6010)、QTZ125(6018/6515)。这些塔机价格多在数十万至一千万元人民币不等的水平,故许多施工单位选择了塔吊租赁业务。
  塔式起重机由其所引发的安全事故也是经常发生。因此,作为一名塔式起重机的使用者,要想更好更具安全性的使用塔式起重机,就应当对其有一个详细的了解。下面就塔式起重机的各项主要性能参数做个详细的介绍。
  1、起重量G
  ①    起重量G ——被起升重物的质量。单位为t。
  ②    额定起重量Gn——起重机允许吊起的重物连同吊具质量的总和。
  ③    最大起重量Gmax——起重机正常工作条件下,允许吊起的最大额定起重量。
  2、幅度L
  ①    幅度L——起重机置于水平场地时,空载吊具垂直中心线至回转中心线之间的水平距离。单位为m。
  ②    最大幅度Lmax——起重机工作时,臂架倾角最小或小车在臂架最外极限位置时的幅度。
  ③    最小幅度Lmin——臂架倾角最大或小车在臂架最内极限位置的幅度。
  3、起重力矩M
  幅度L和相应起吊物品重力Q的乘积称为起重力矩,单位为kN?m。
  塔式起重机的起重能力是以起重力矩表示的。它是以最大工作幅度与相应的最大起重载荷的乘积作为起重力矩的标定值。
  4、起升高度H
  它是指起重机水平停车面至吊具允许最高位置的垂直距离。单位为m。
  5、工作速度
  ①    起升(下降)速度Vn——稳定运动状态下,额定载荷的垂直位移速度。单位为m/min。
  ②    起重机(大车)运行速度Vk——稳定运动状态下,起重机运行的速度。规定为在水平路面(或水平轨面)上,离地10m高度处,风速小于3m/s时的起重机带额定载荷时的运行速度。
  ③     小车运行速度Vt——稳定运动状态下,小车运行的速度。规定为离地10m高度处,风速小于3m/s时,带额定载荷的小车在水平轨道上运行的速度。
  ④     变幅速度Vr——稳定运动状态下,额定载荷在变幅平面内水平位移的平均速度。规定为离地10m高度处,风速小于3m/s时,起重机在水平面上,幅度从最大值至最小值的平均速度。
  ⑤     回转速度W——稳定运动状态下,起重机转动部分的回转速度。规定为在水平场地上离地10m高度处,风速小于3m/s时,起重机幅度最大,且带额定载荷时的转速。单位为rpm。
  6、轨距或轮距K
  对于除铁路起重机之外的臂架型起重机,它为轨道中心线或起重机行走轮踏面(或履带)中心线之间水平距离。单位为m。
  7、起重机总质量Go
  它包括压重、平衡重、燃料、油液、润滑剂和水等在内的起重机各部分质量的总和。单位为t。
  塔式起重机又称塔机或塔吊,是现代工程建设中一种主要的起重机械,它由钢结构、工作机构、电气系统及安全装置四部分组成。

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有帐号?注册会员

x
回复

使用道具 举报

发表于 2016-1-8 09:10 | 显示全部楼层

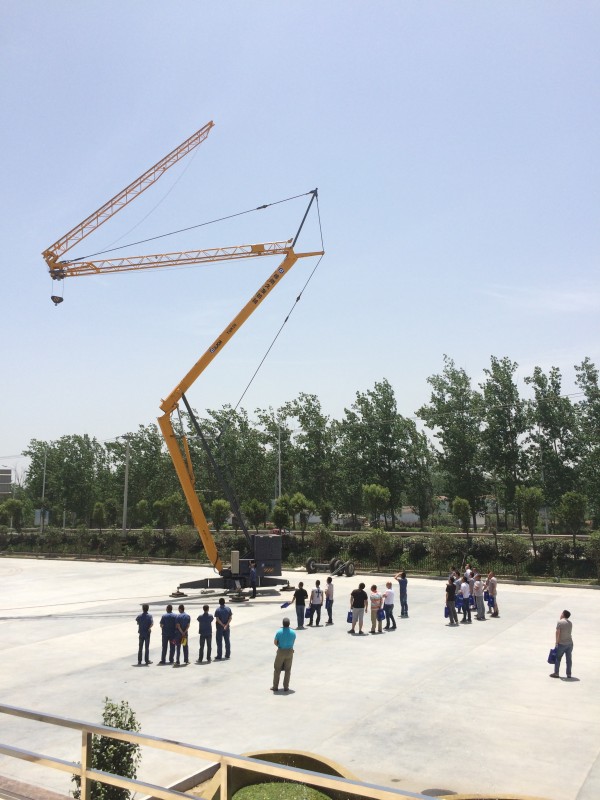

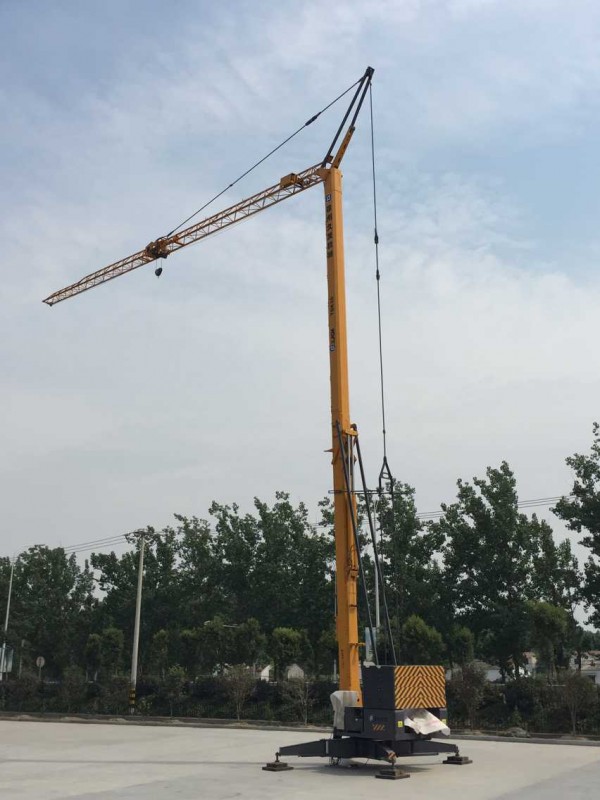

徐州久发新型自架设塔机,遥控操作
