工程概况 观音石像景观工程由基础承台、金刚台、莲花台、石雕观音菩萨本身像四部分组成。现场初步勘察结果基础承台高约4.5米,金刚座高1.2米、莲花座高1.4米,石雕观音像高6.3米,安装总高度为13.4米。金刚座、莲花座各重约18吨,石雕观音像重28吨,安装总重量约为64吨。 ------ 3、经现场实测吊车站位回转中心至雕像就位处的幅度约12米,目前本地吊车市场最大的汽车起重机为QY90V,该吊机在12米幅度工况下最大吊装许用载荷为22吨,单机吊装超载过大,难以满足28吨石雕观音像的安全起吊。 ----

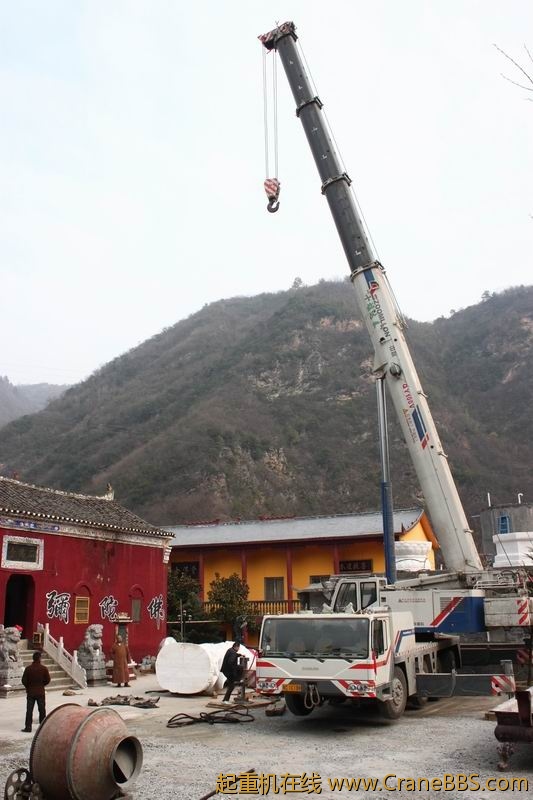

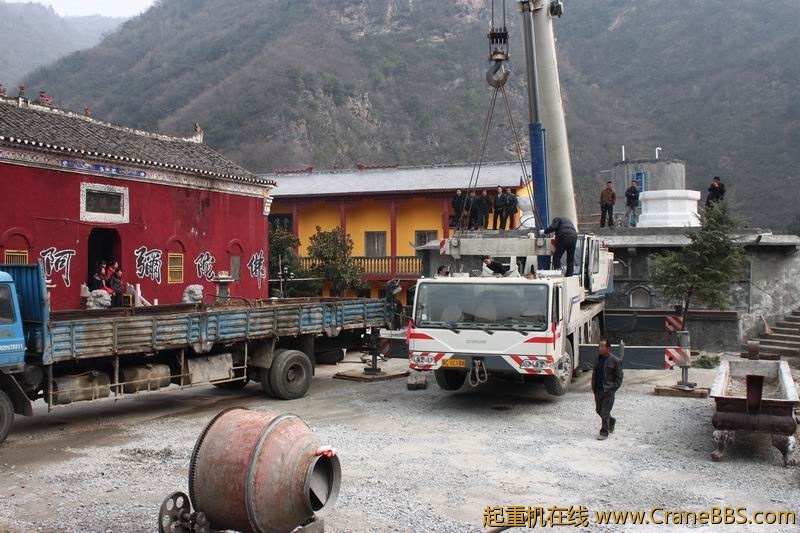

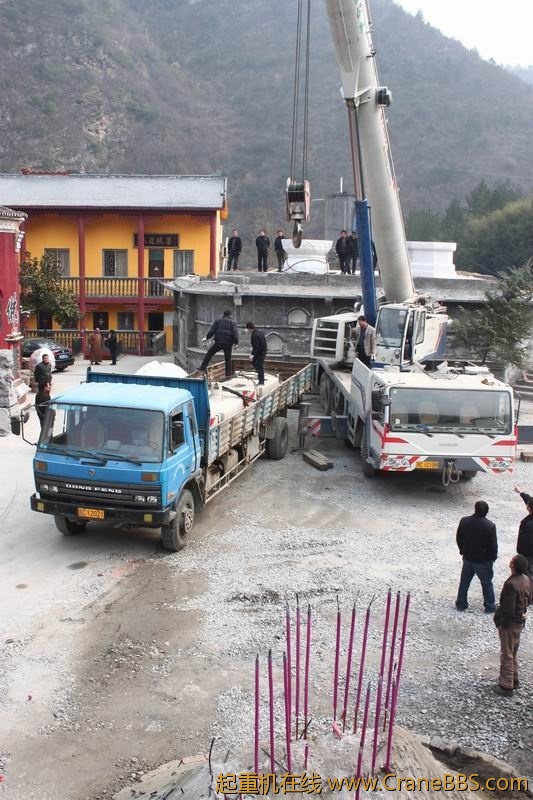

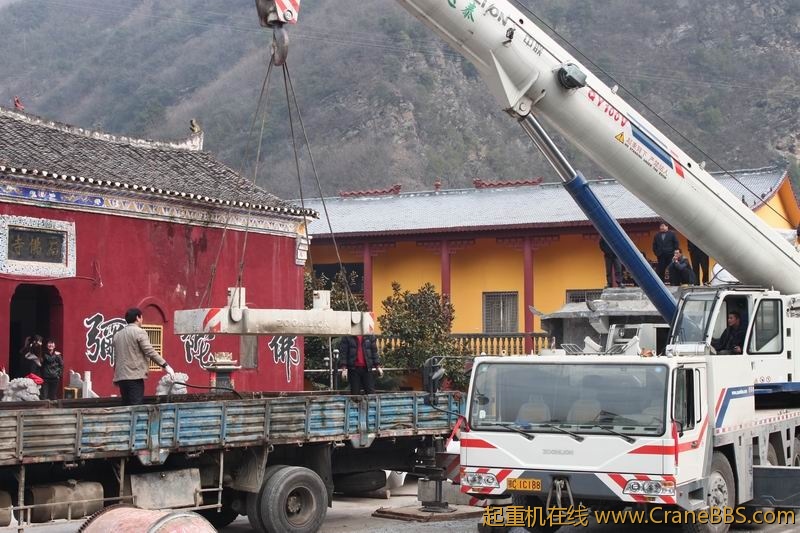

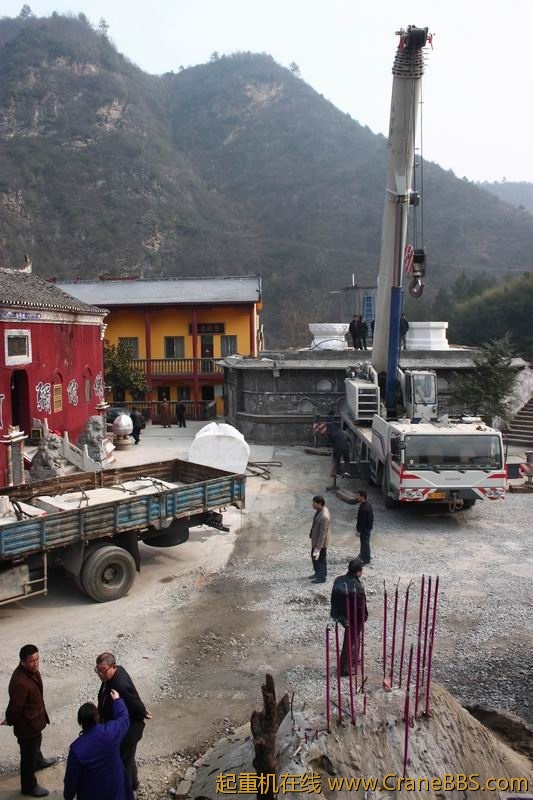

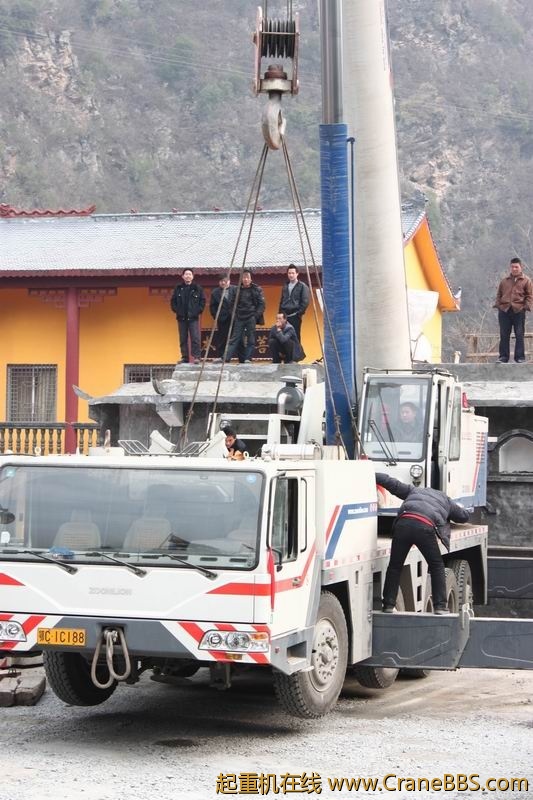

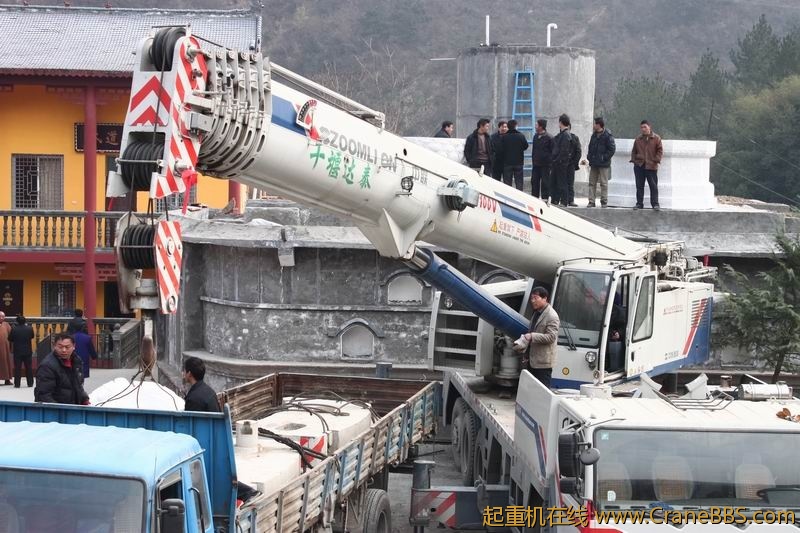

2、双机叠吊法 先以90V汽车吊一台,将石像吊起后送至基础承台上,当90V汽车吊单机难以继续前送石像就位时,另以一台50V汽车吊(如下图一),停置于90V右侧,主臂伸出约30米,起吊90V主臂杆头(如下图二),在专人指挥下双机协调动作将石雕像继续前送就位。
四、吊装验算 ------ 1、最大载荷的计算 Q=K(Q1+Q2)=1.1〔(28+0.5)×9.8〕=307.23(KN) 式中K为动载荷系数,Q1为石像自重,Q2为吊钩索具自重
4、双机叠吊时两车工况校核 双机叠吊就位时,90V吊机为主臂24.5米、幅度12米,许用荷载为22.2吨 50V吊机为主臂30.4米、幅度13米安全起吊能力约为9吨. 两车相加总起吊力为(22.2+9)×9.8=305.76(KN)略小于计算荷载307.23KN,可以满足吊装安全。 |
