黑木的模型之路第四季：仿制利勃海尔LG1750桁架式吊车模型

黑木876

本人死穷屌丝一名，又极其喜欢吊车，所有吊车当中最喜欢的还是利勃海尔的LG1750，而这车的模型很贵很贵，只好自己用木头打造一个解解心瘾。

本群大神云集，各路高手众多，大多玩的都是几千上万的高档模型。本人的经济条件有限只能玩一下最便宜的模型，希望各位大神高抬贵手不喜勿喷。感激不尽

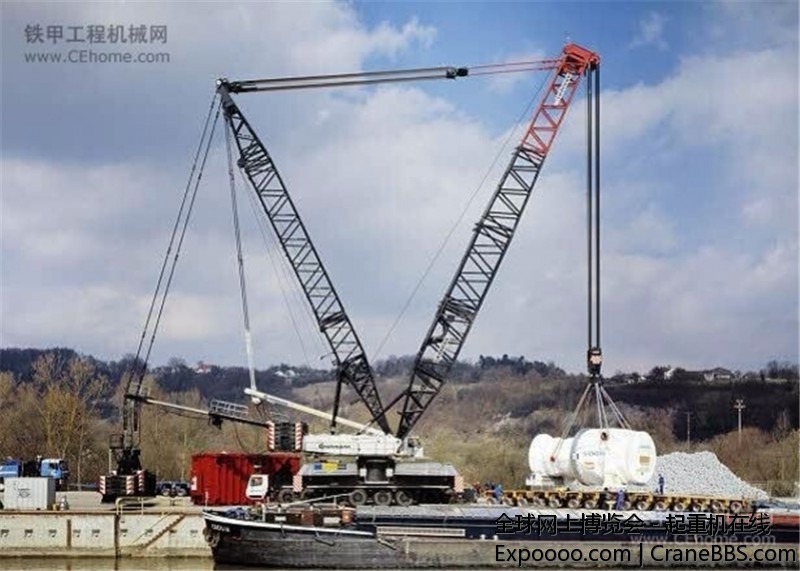

先带大家看看LG1750的实车

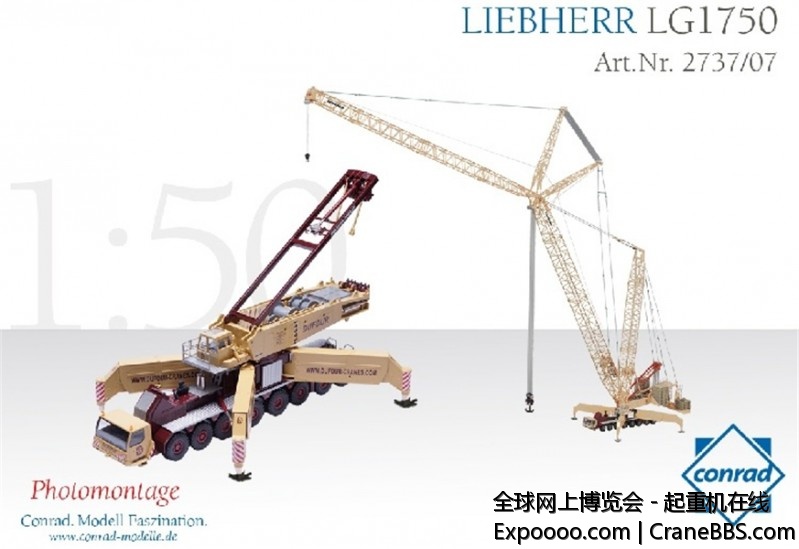

再看看模型





-------------------------------------------分割线--------隔-----隔-----隔-----------------------
到我了，去片
选用1：25的比例，做出来的模型车长110CM，宽14CM

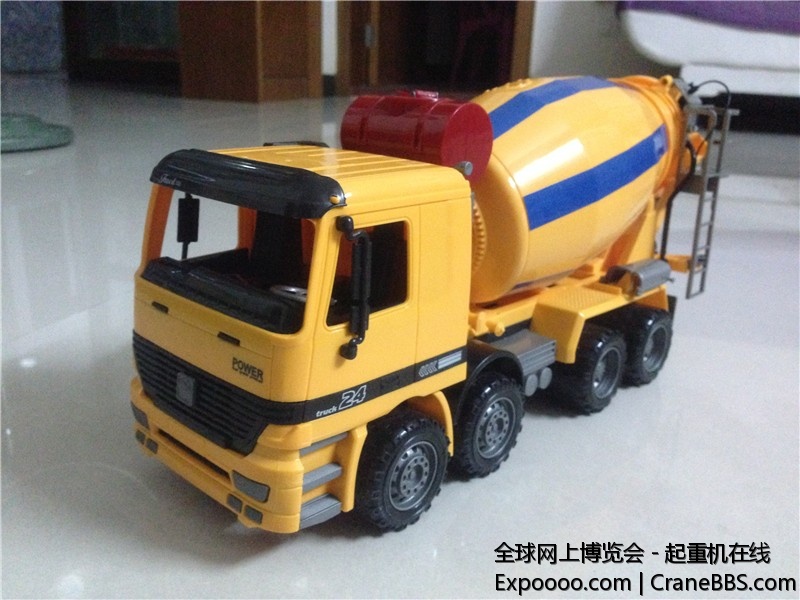

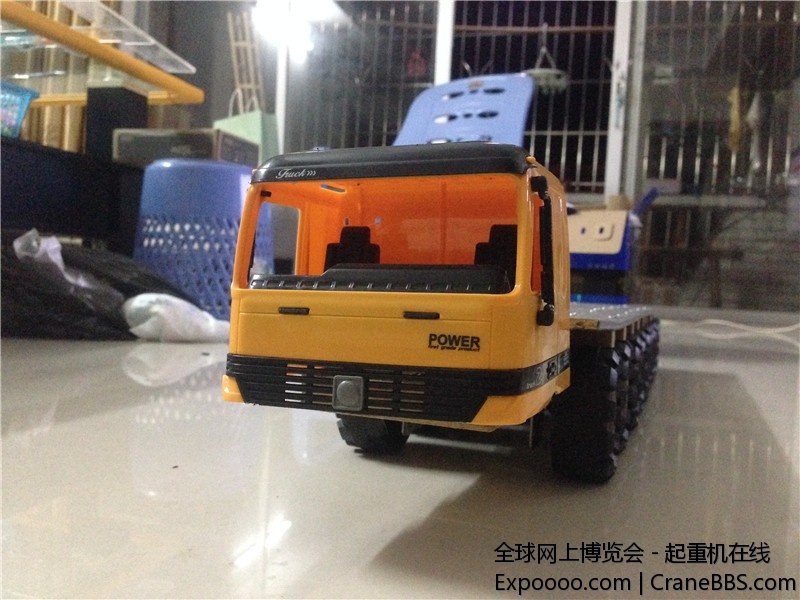

手笨，车头没办法自己做，淘了这1：24的水泥车准备改造

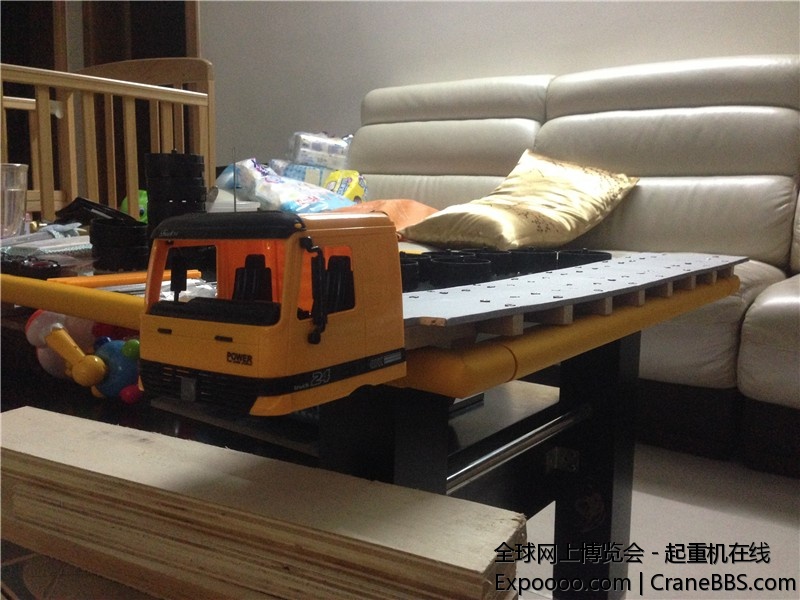

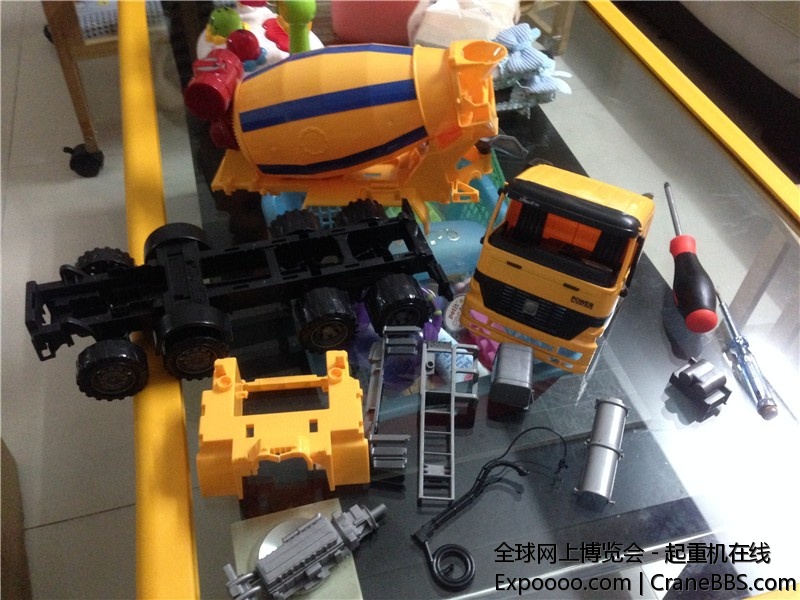

各种拆



勉勉强强吧，

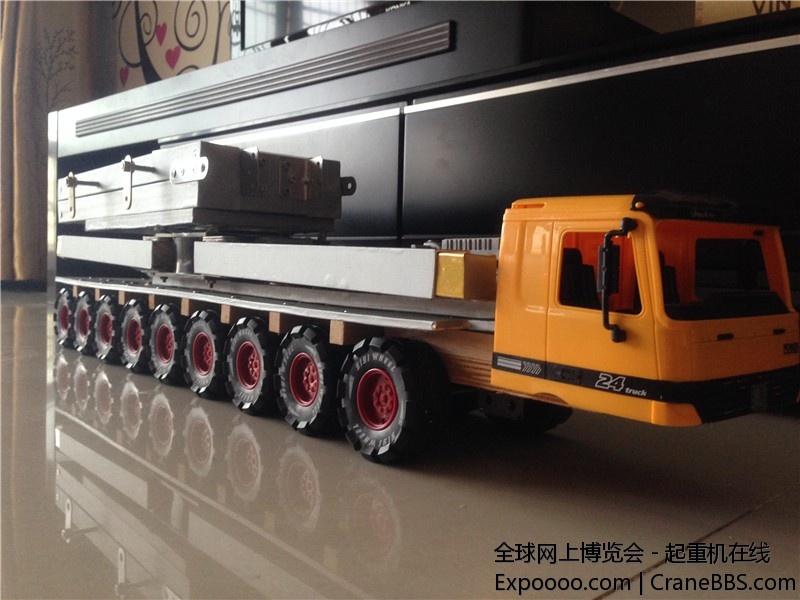

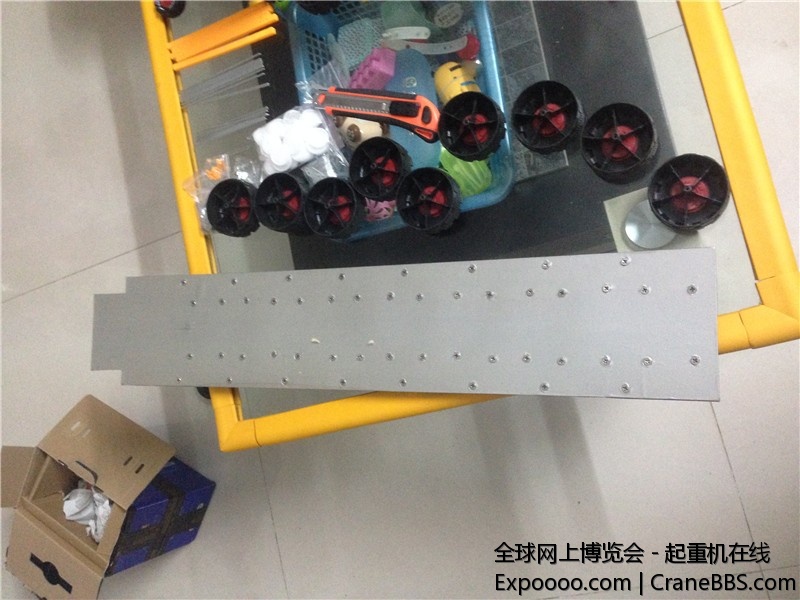

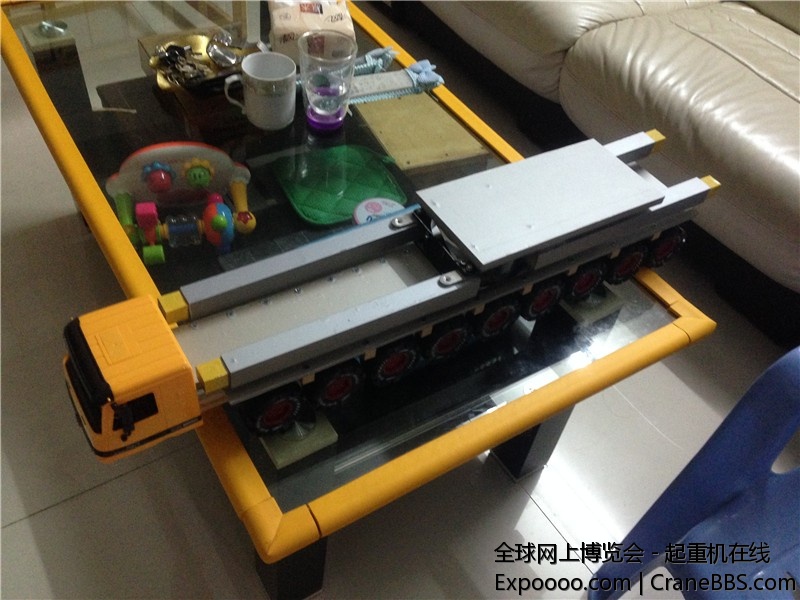

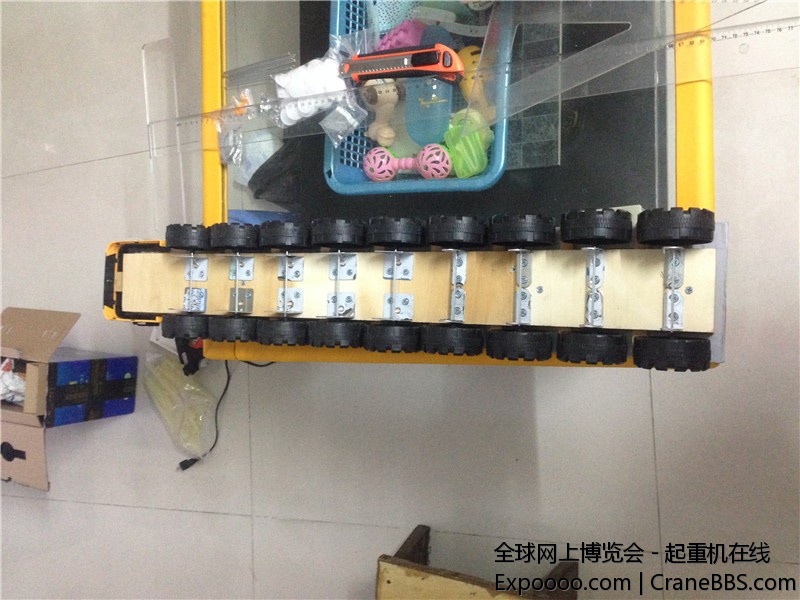

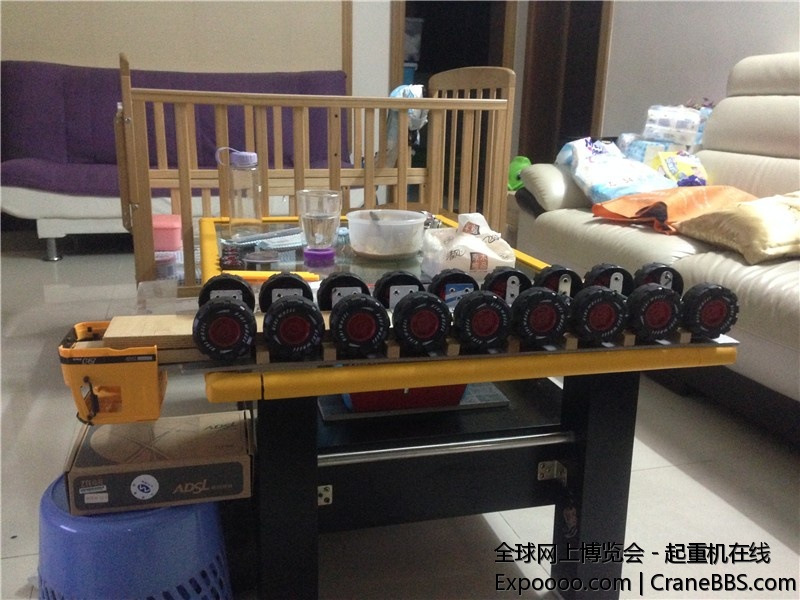

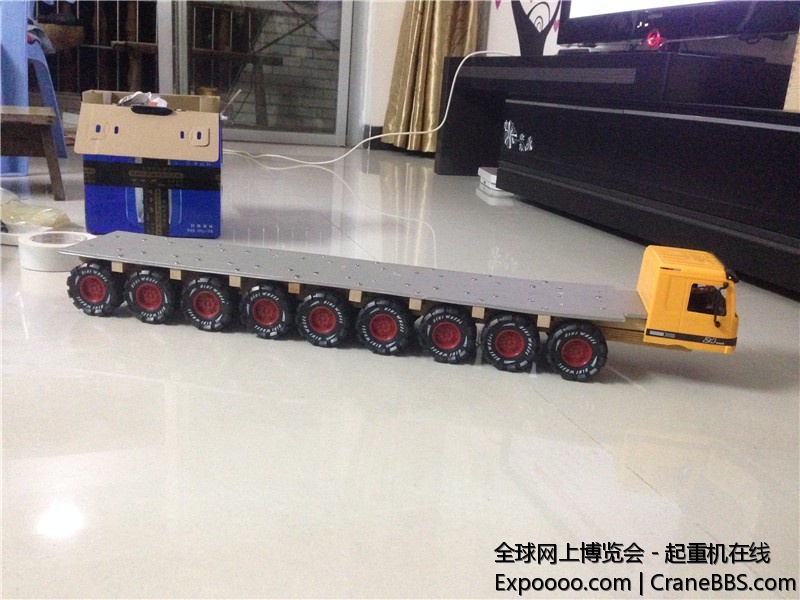

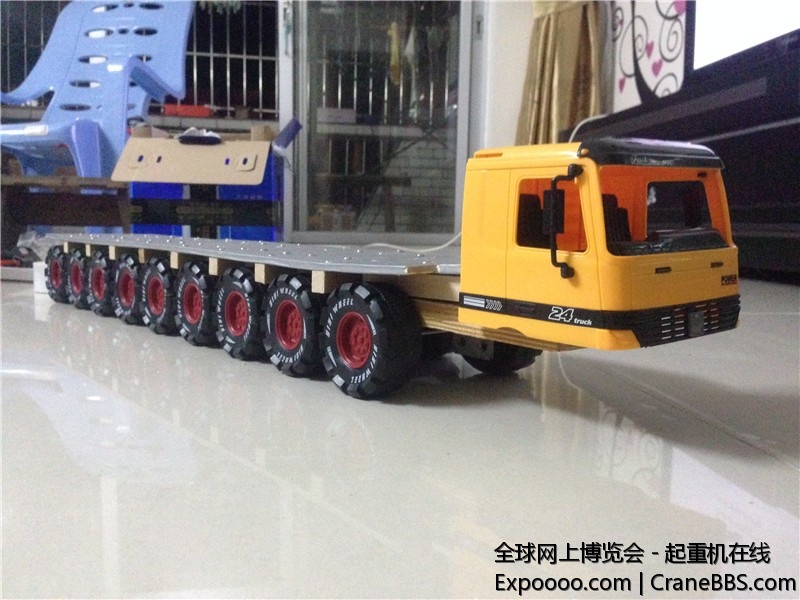

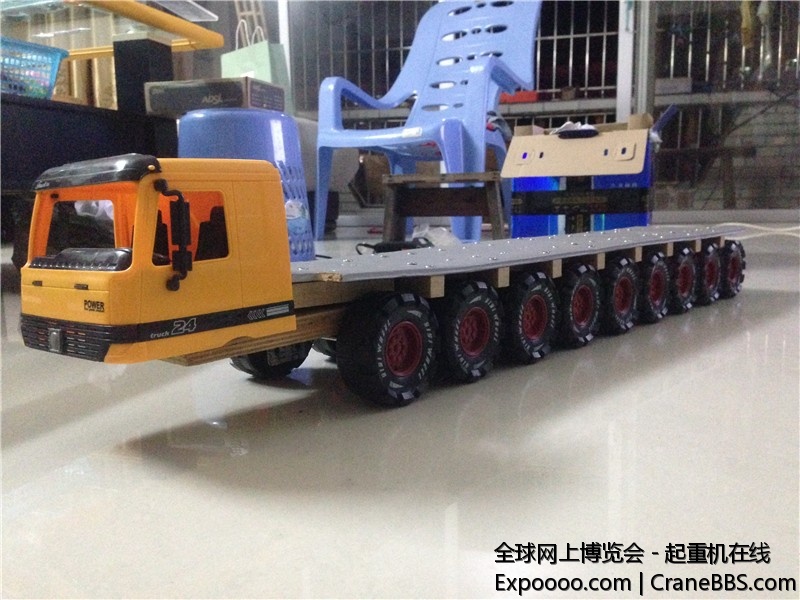

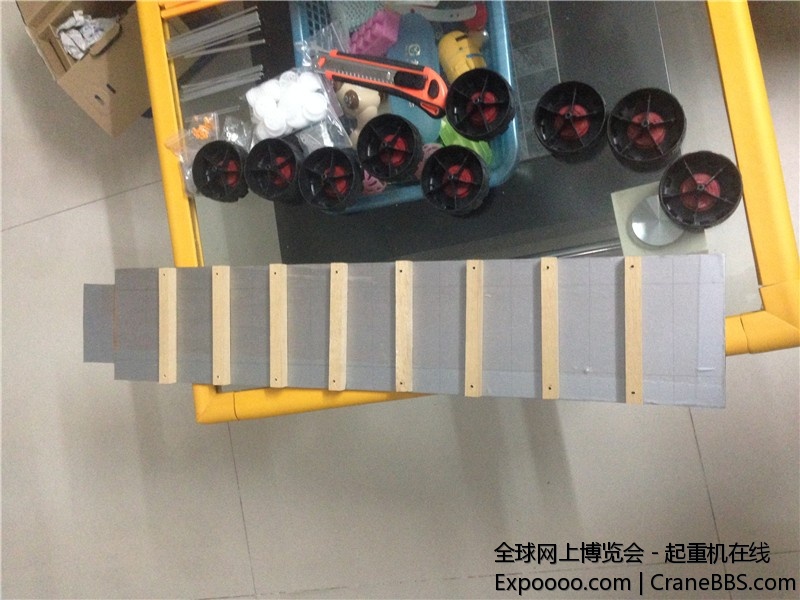

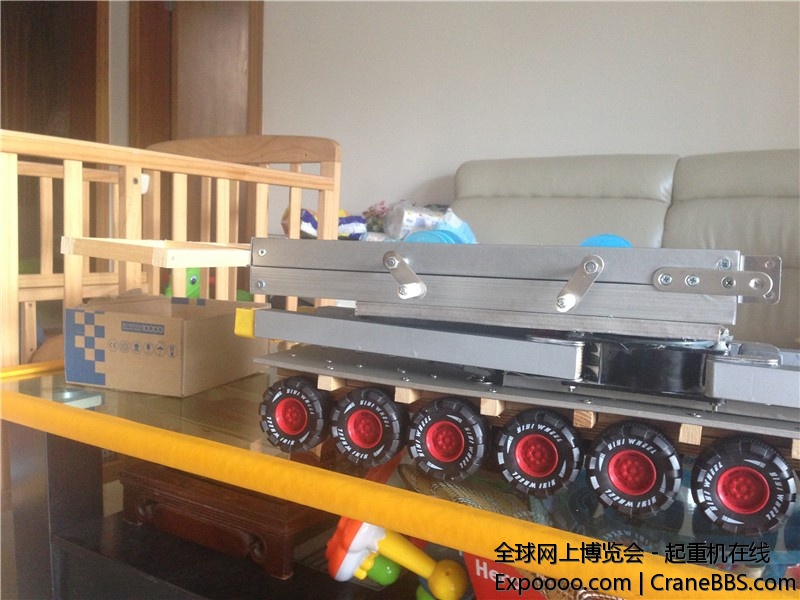

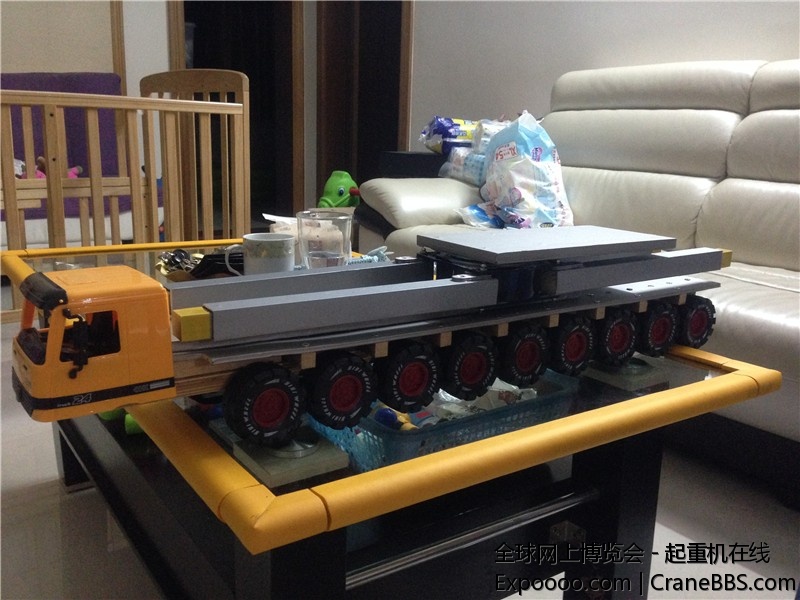

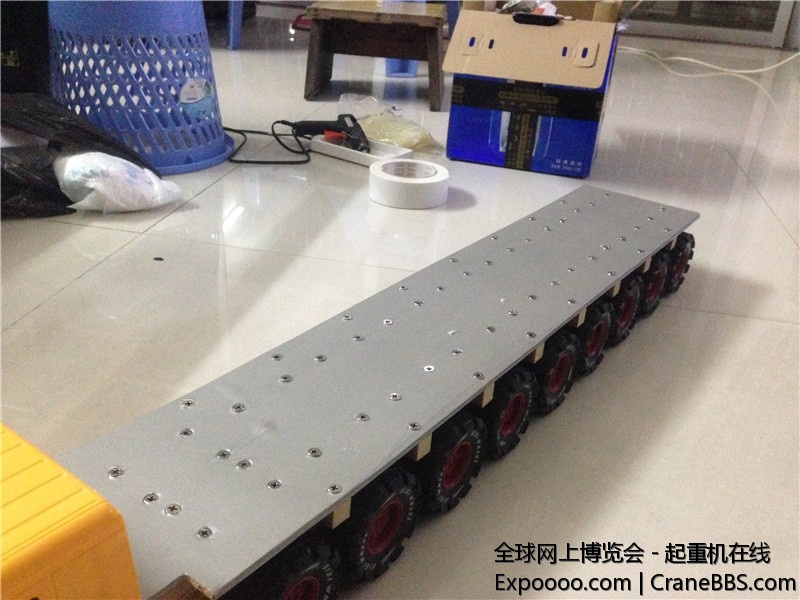

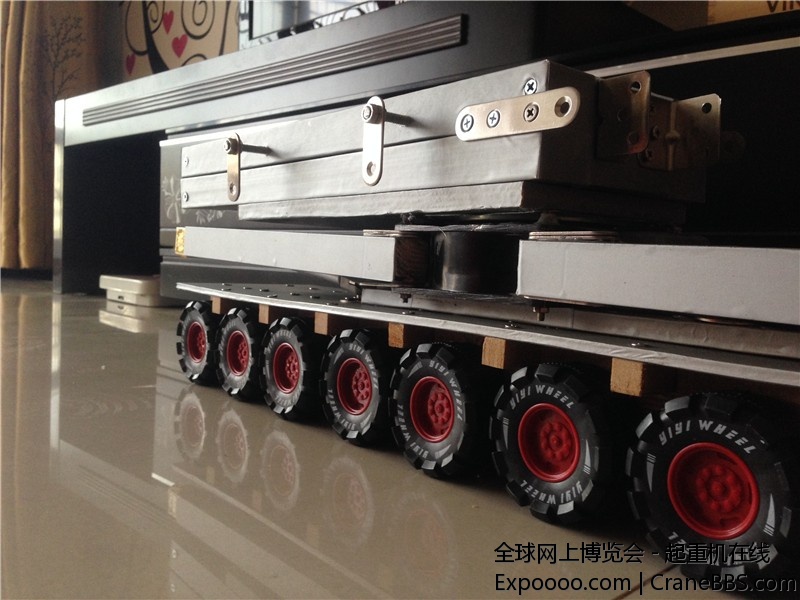

安装轮子，实车是8桥的。我做成9桥的

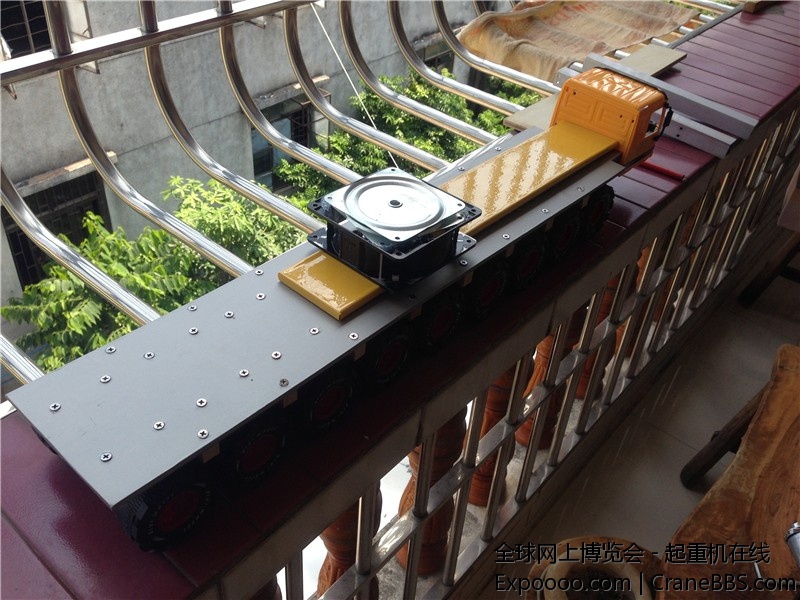

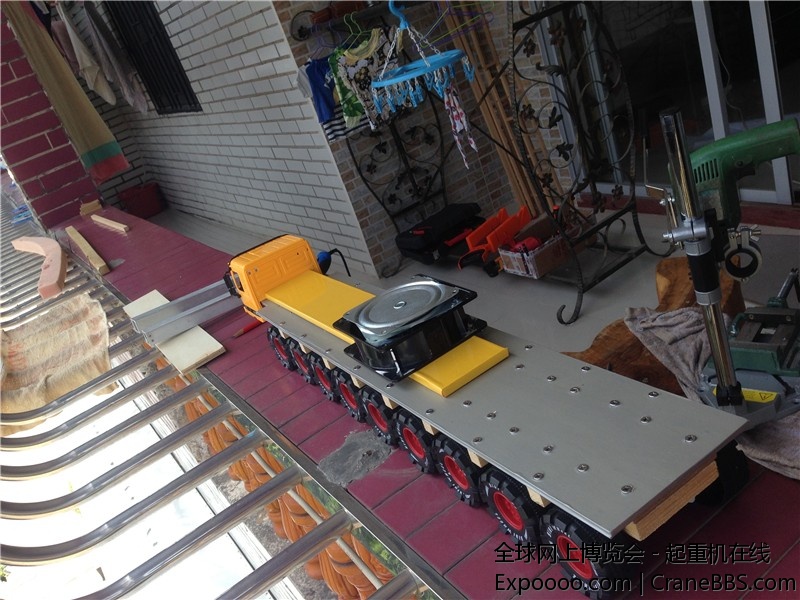

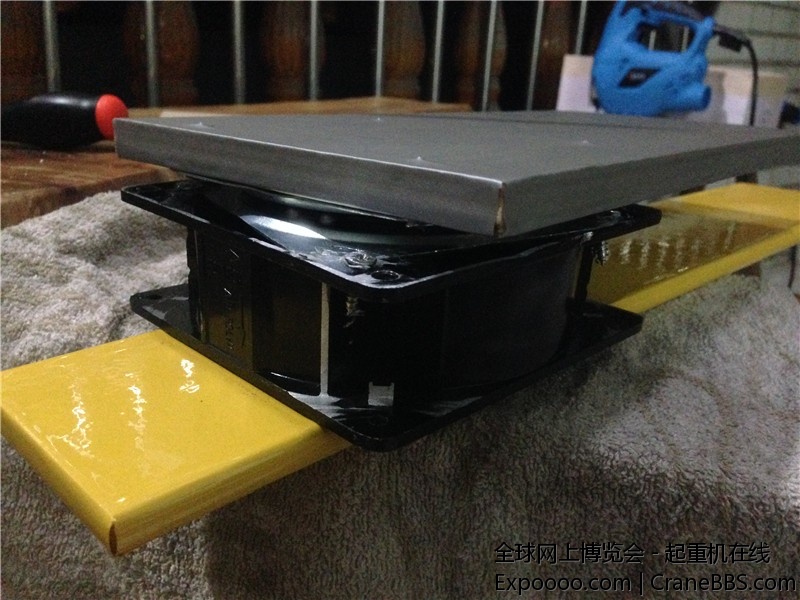

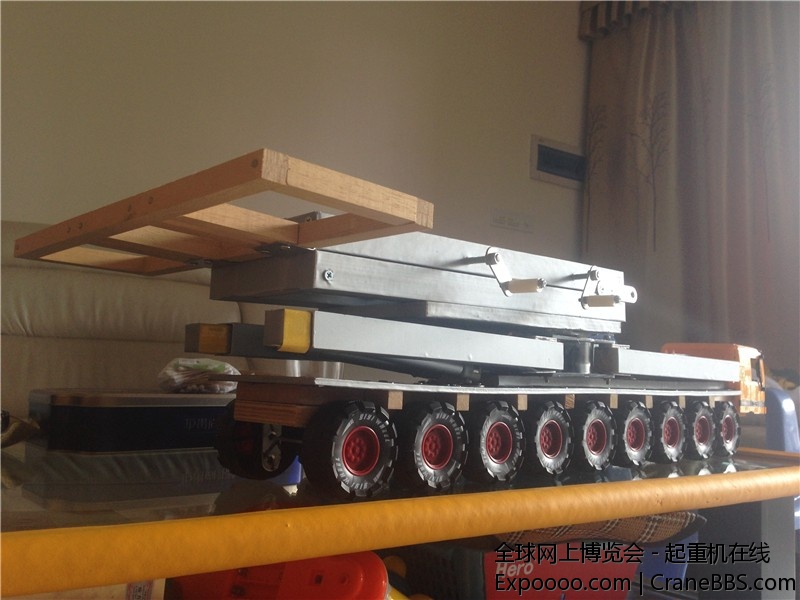

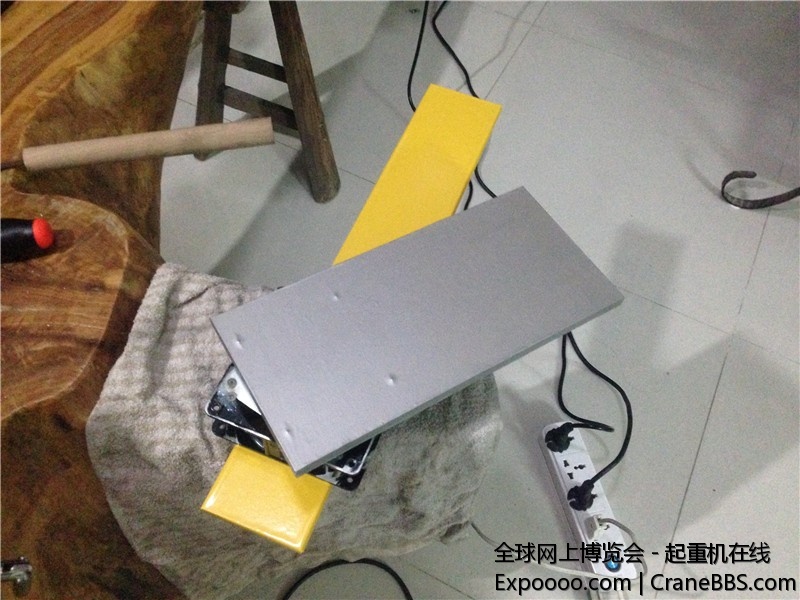

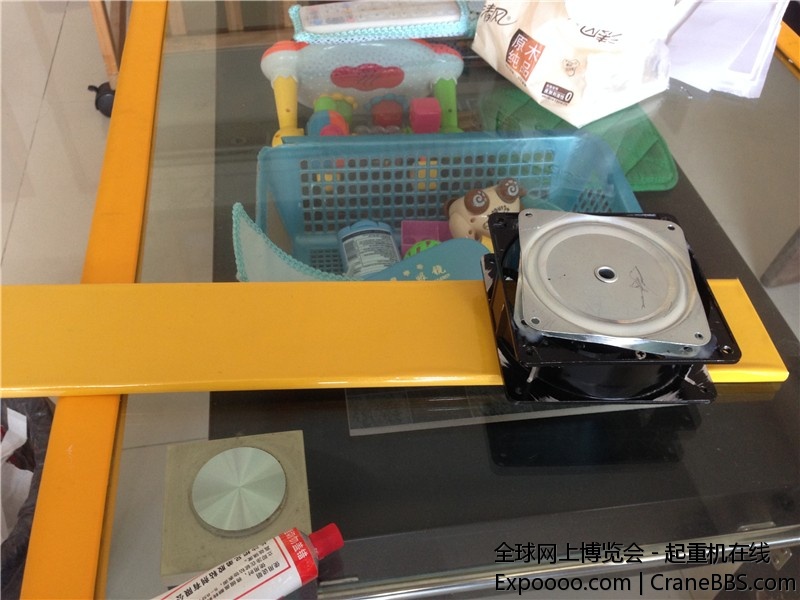

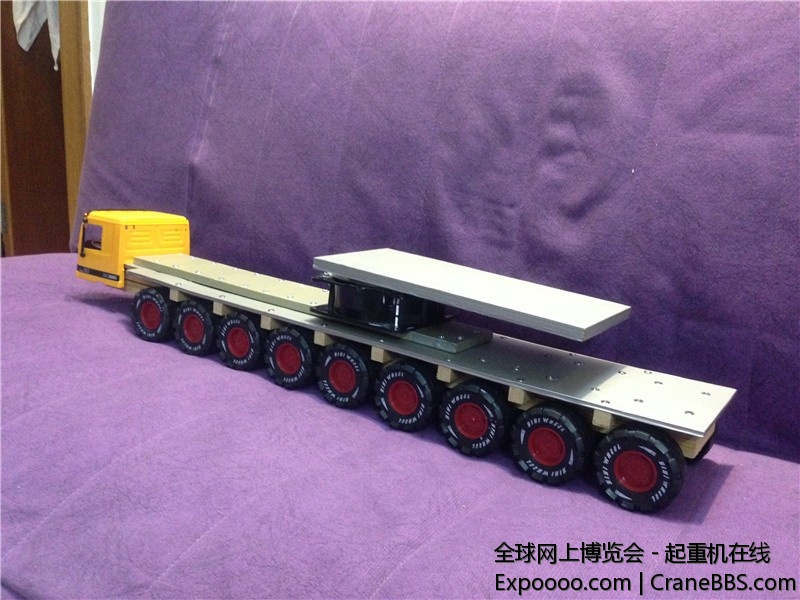

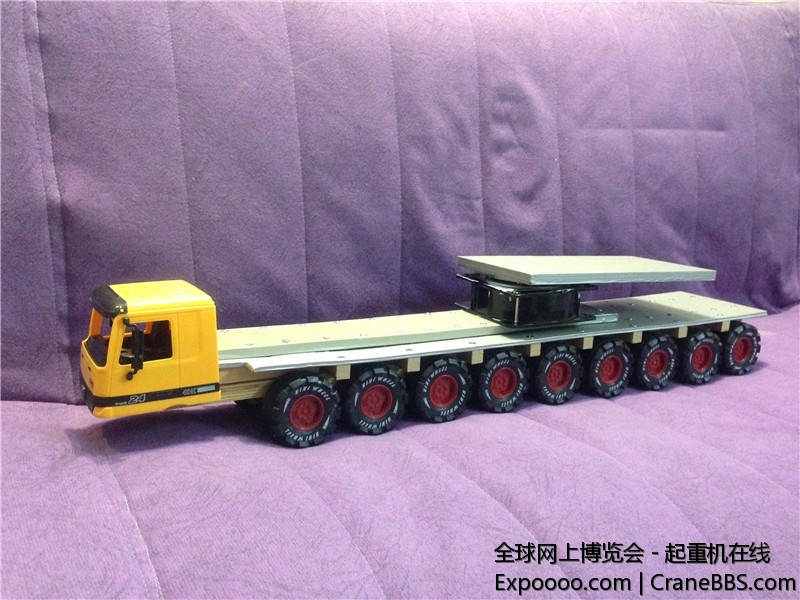

安装回转，拆了一把小电扇，加装5寸的铁回转

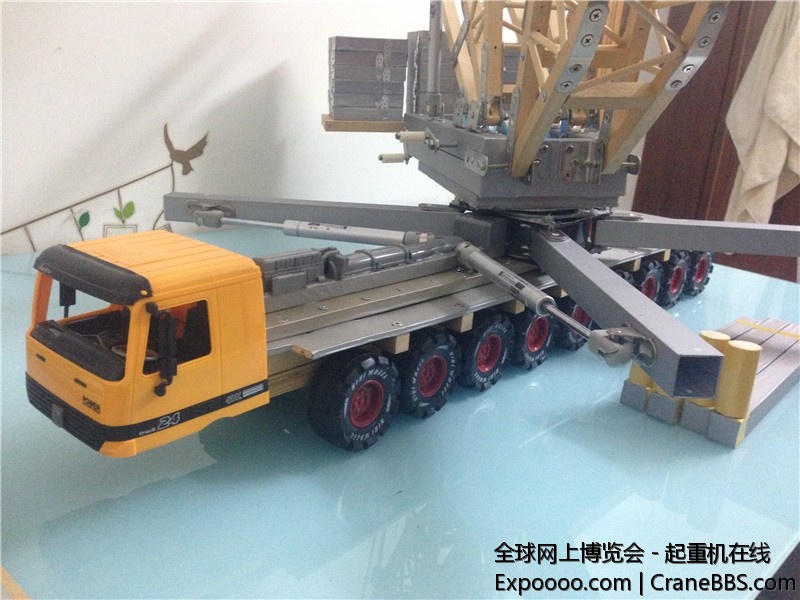

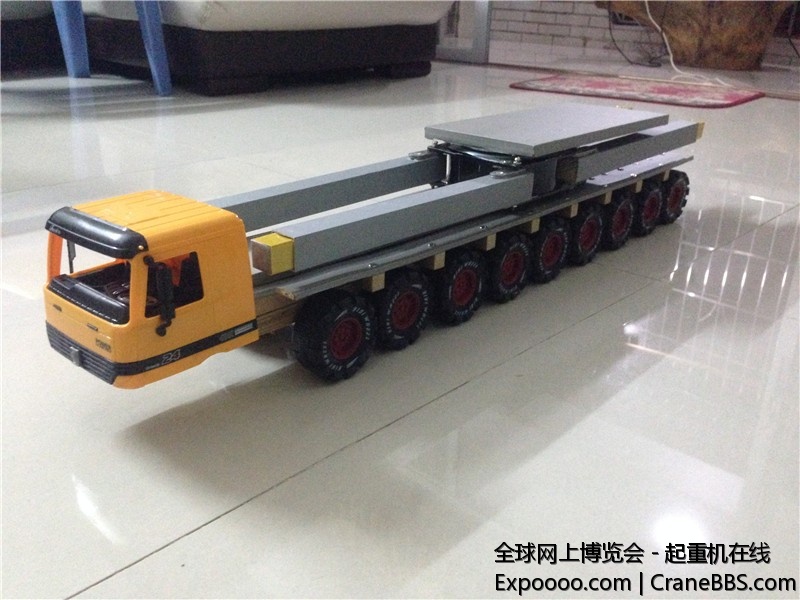

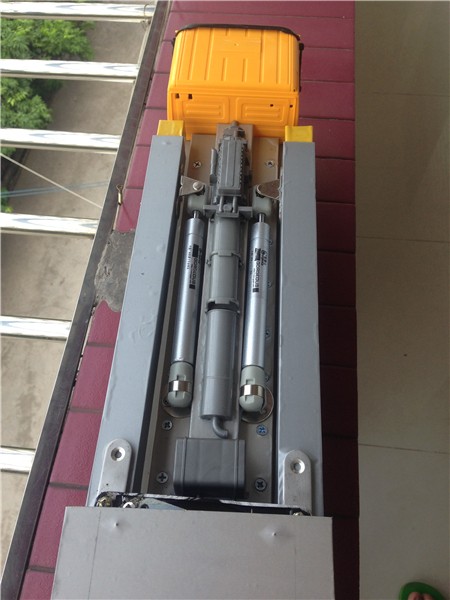

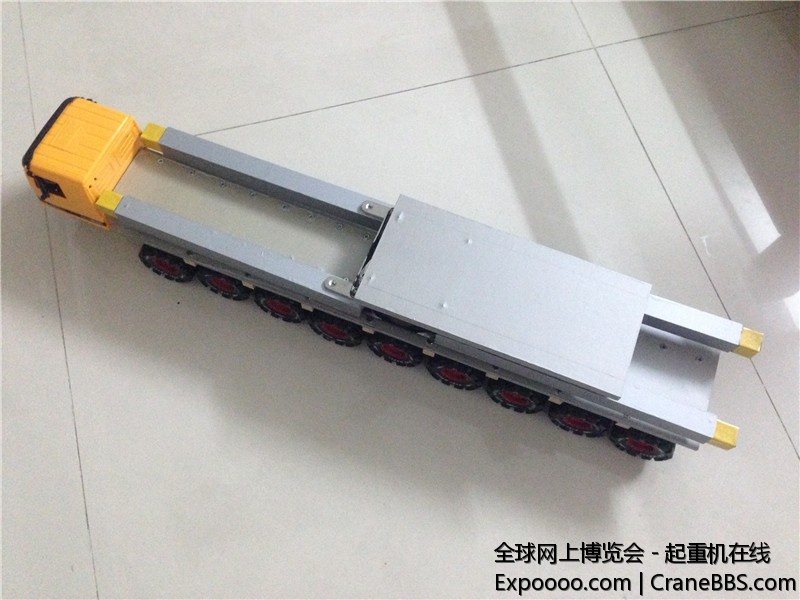

这时候有劳我爸出马，帮我将方木刨小刨光滑，外面套的是铝合金管30*30的。这就是支腿了

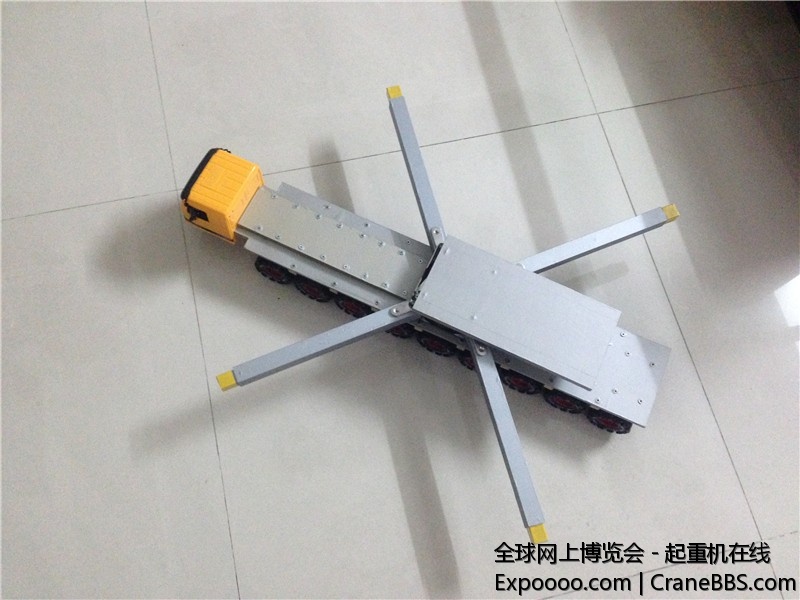

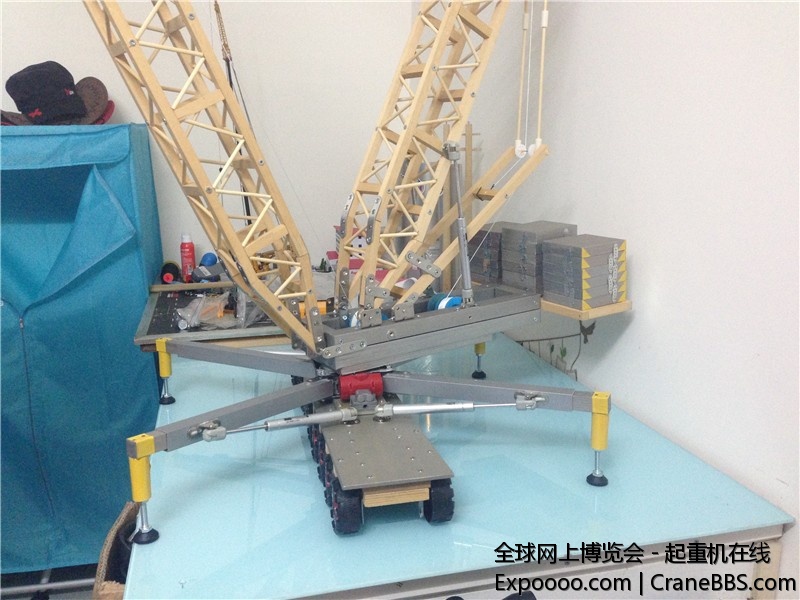

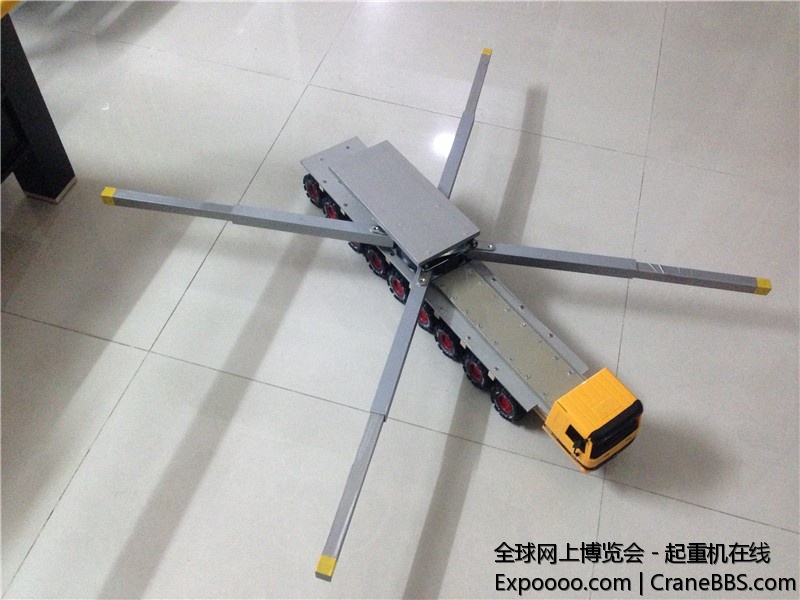

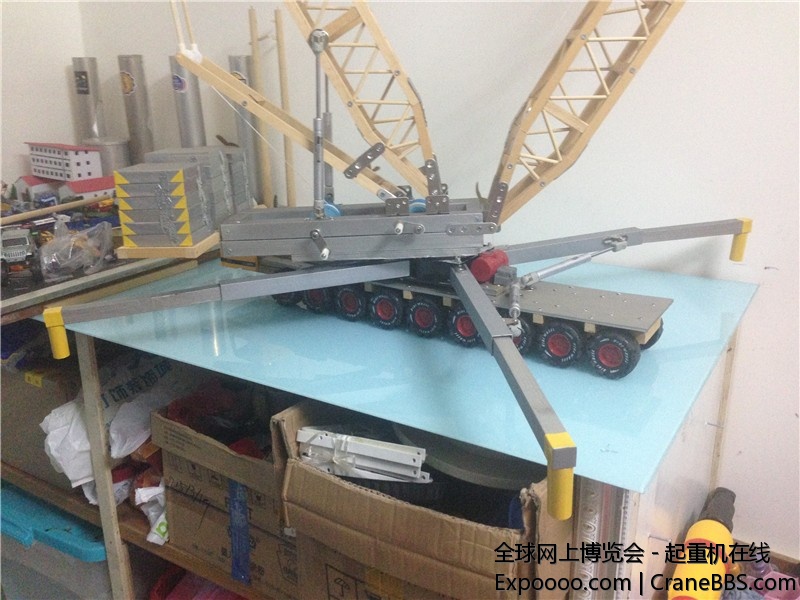

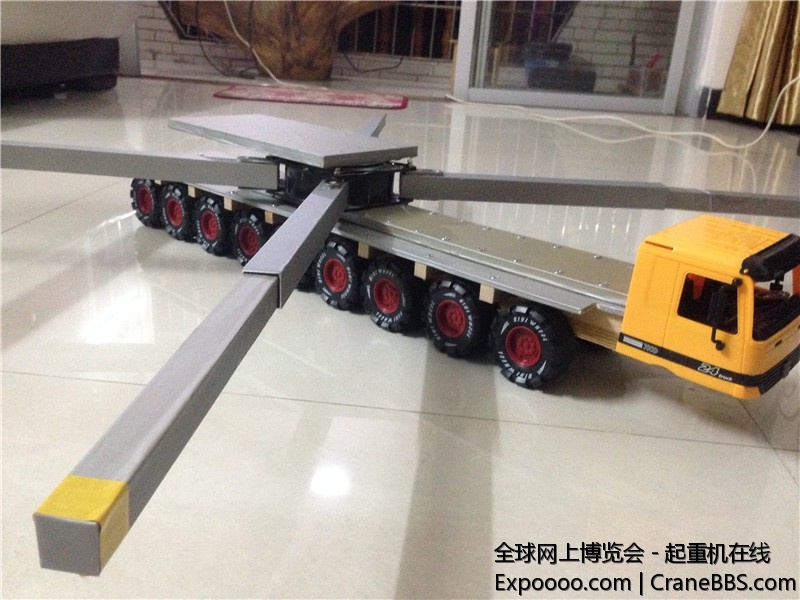

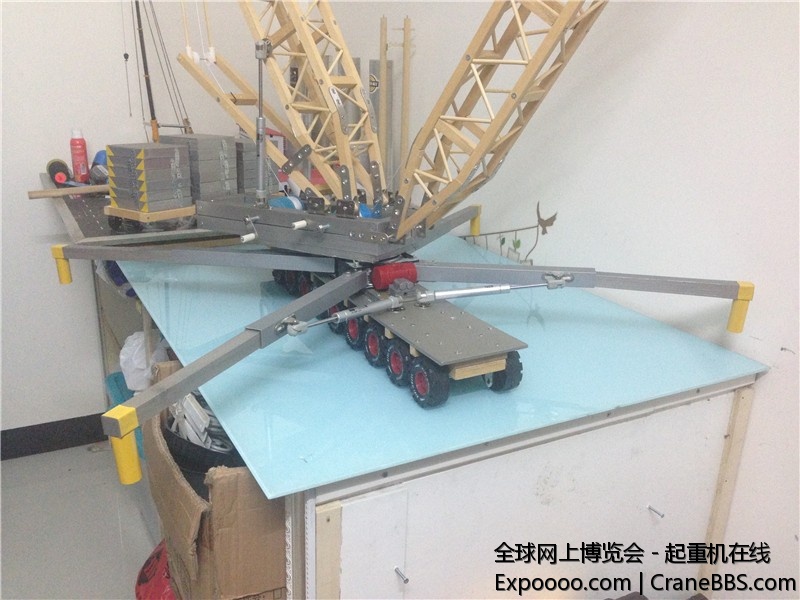

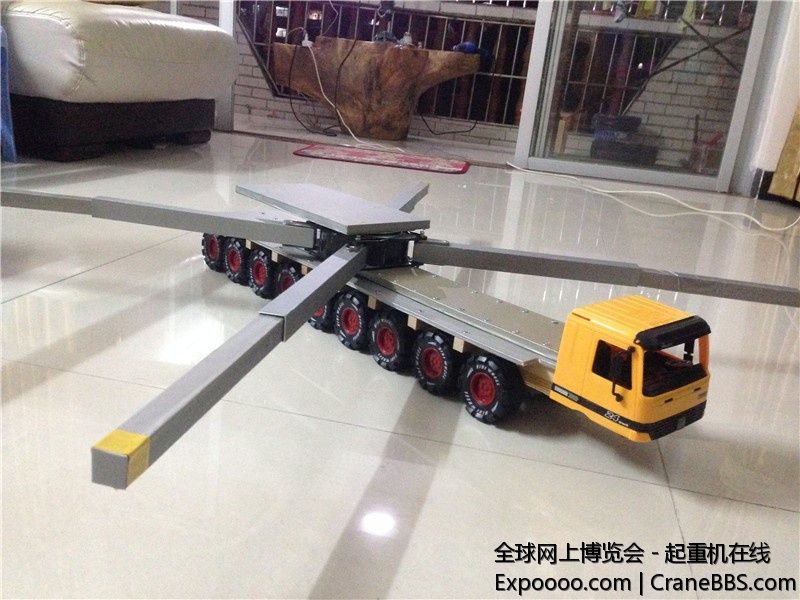

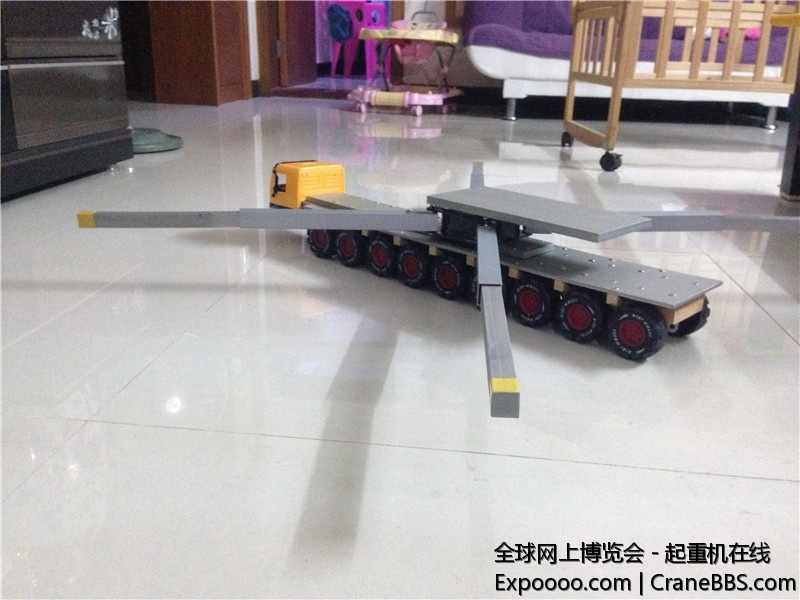

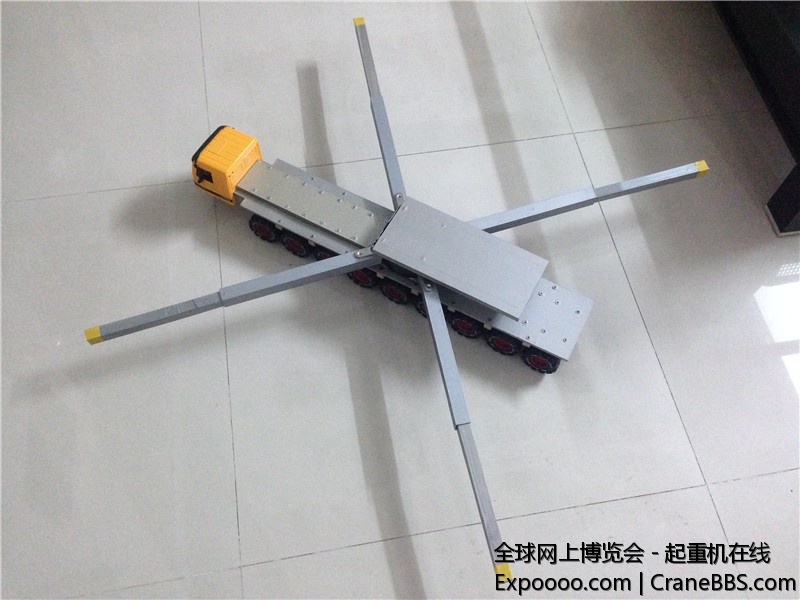

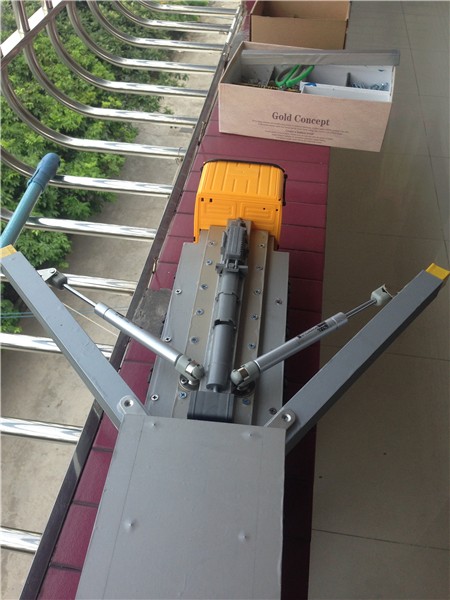

展开看看，超大的星型支腿

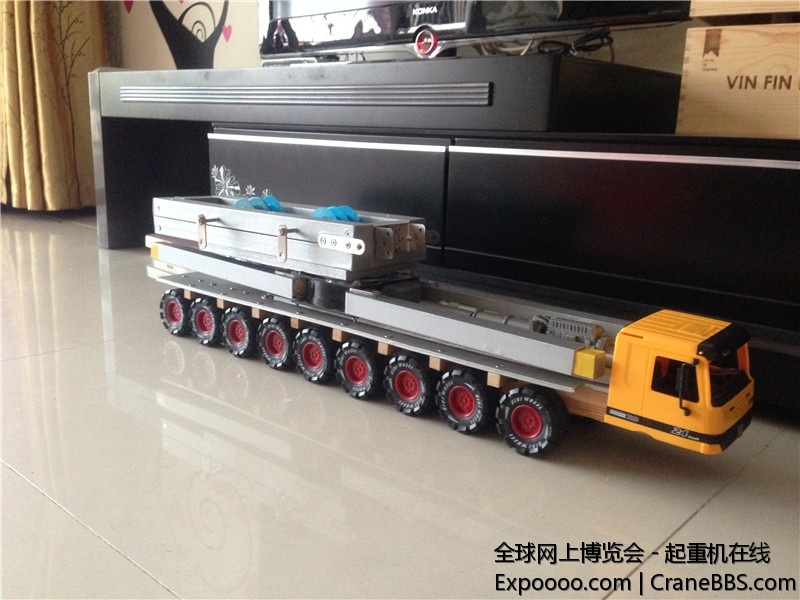

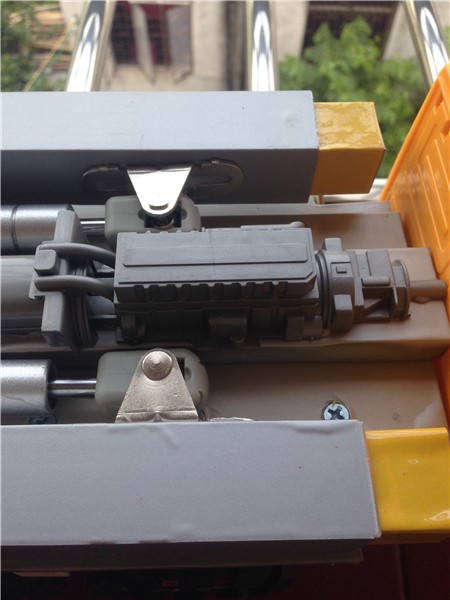

那台水泥车剩下的一些零件，发动机排气管给弄上。

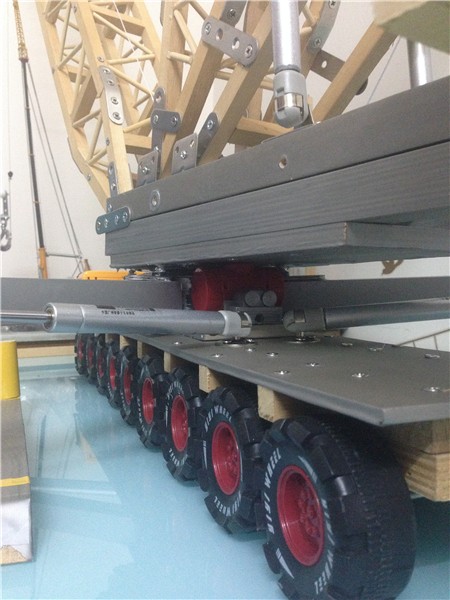

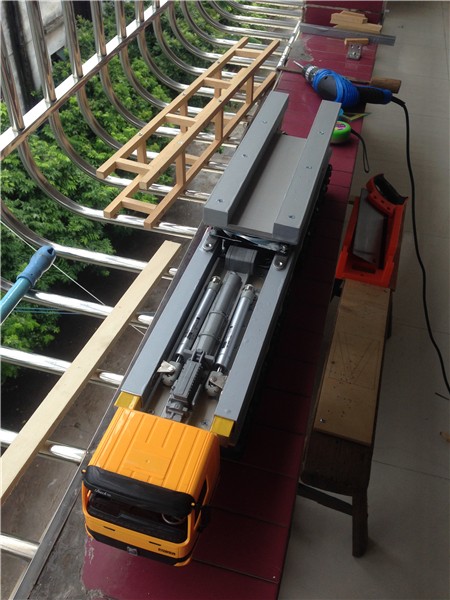

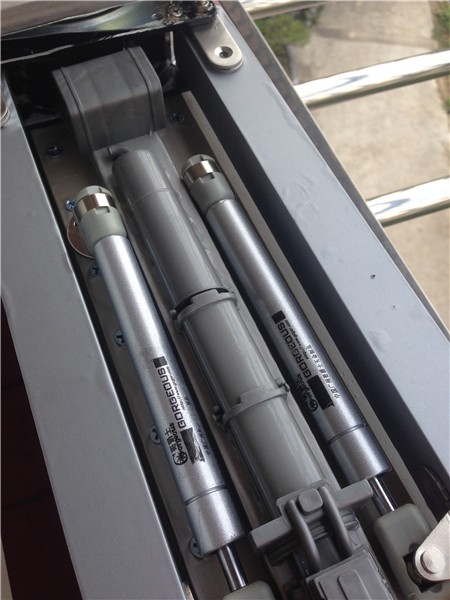

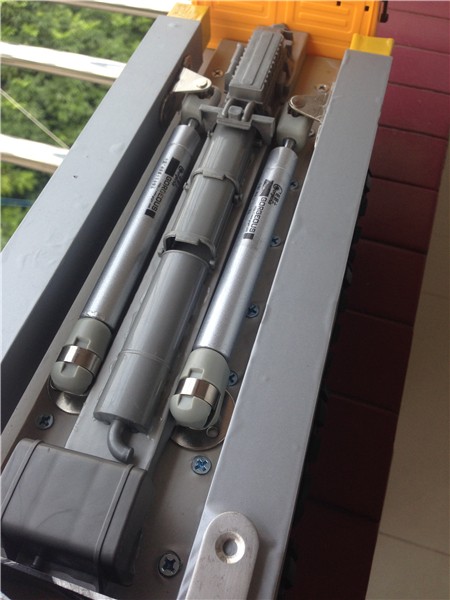

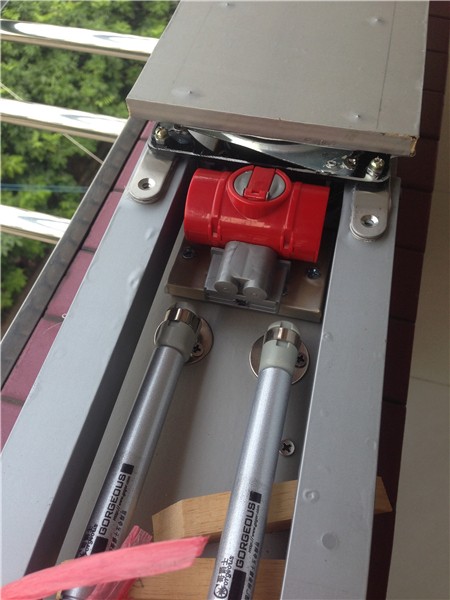

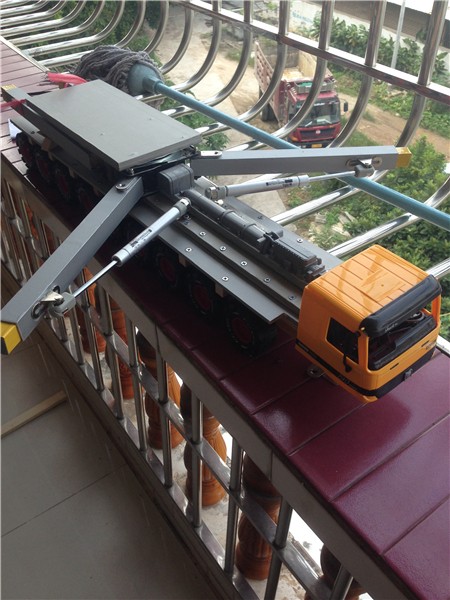

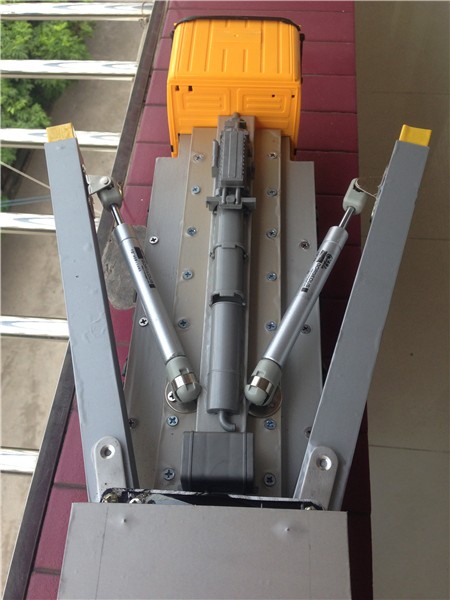

支腿展开的油缸我用了气撑，就是家庭橱柜相上开门的那种。

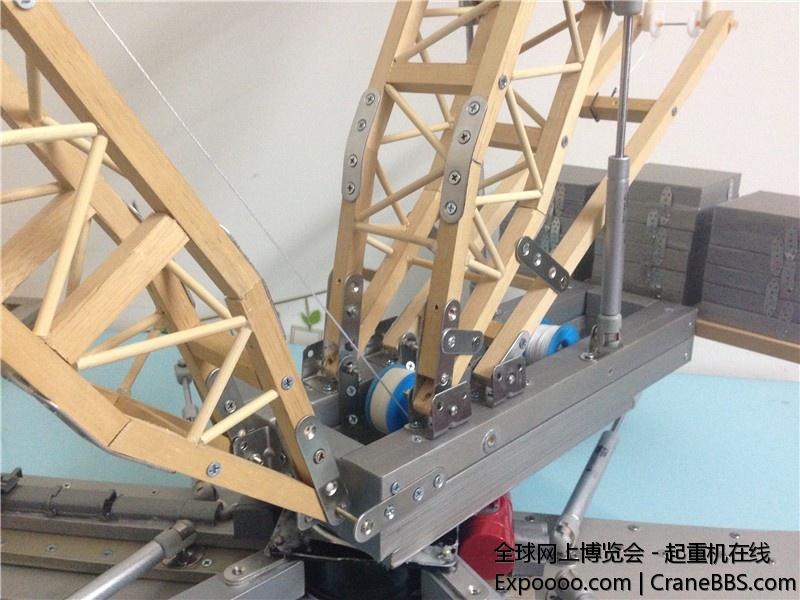

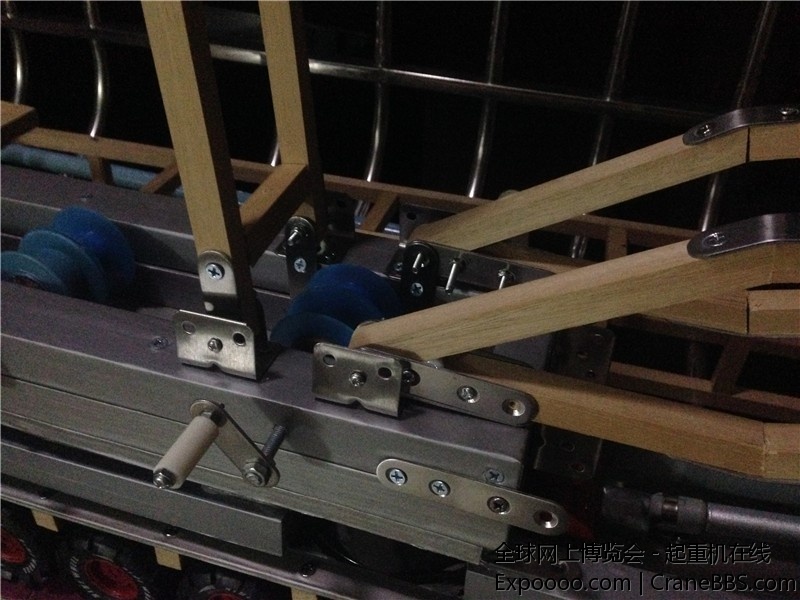

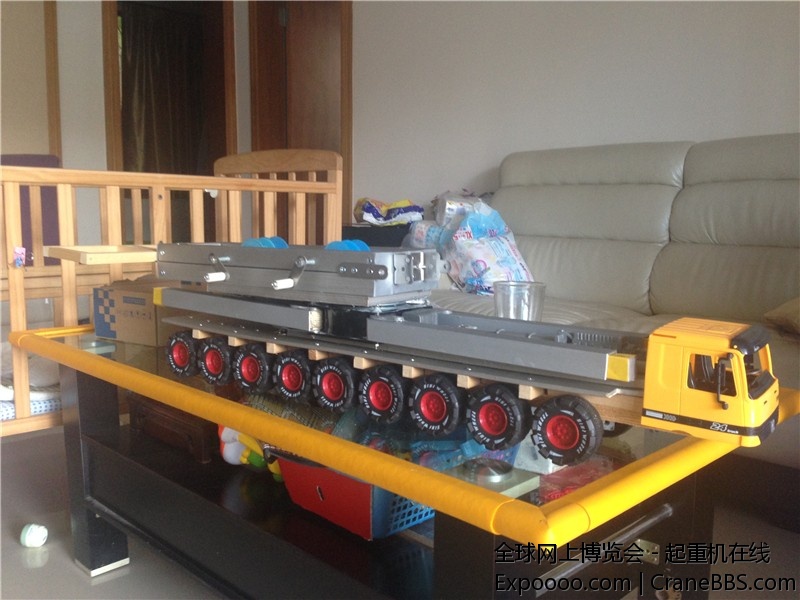

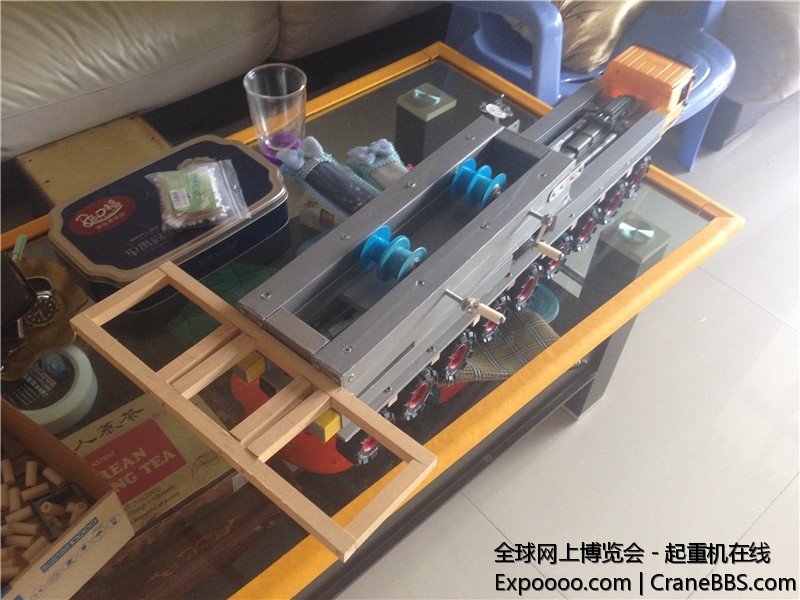

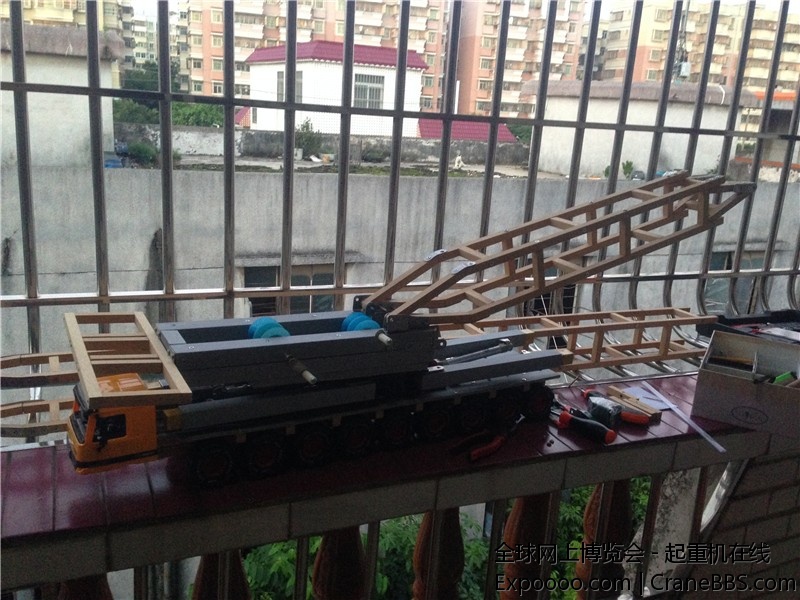

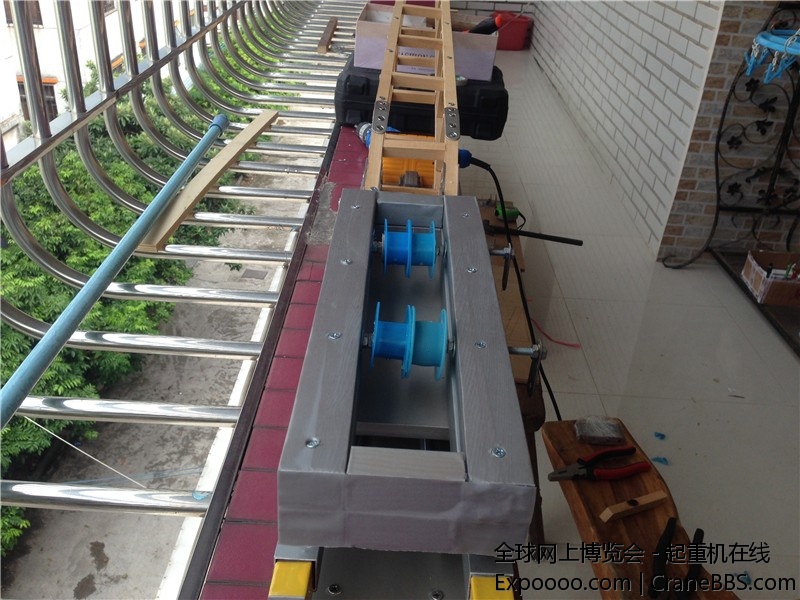

现在来做卷扬的部分了

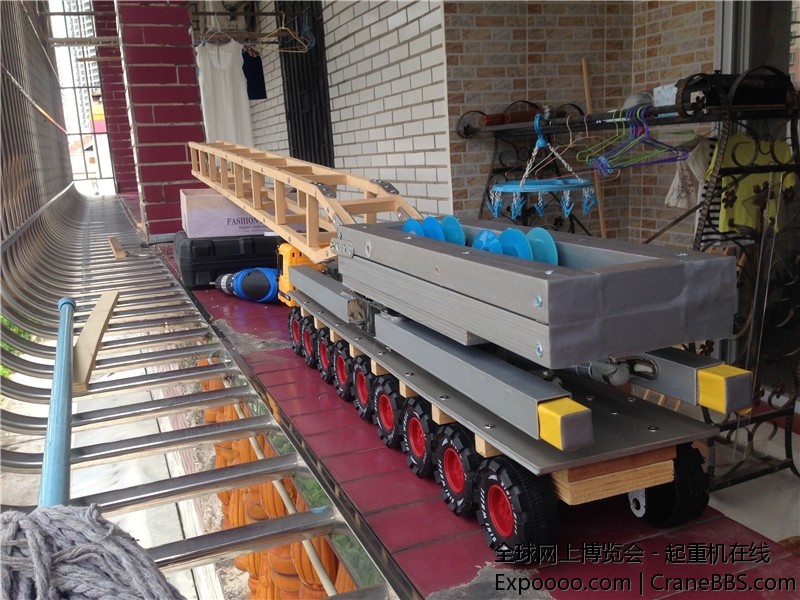

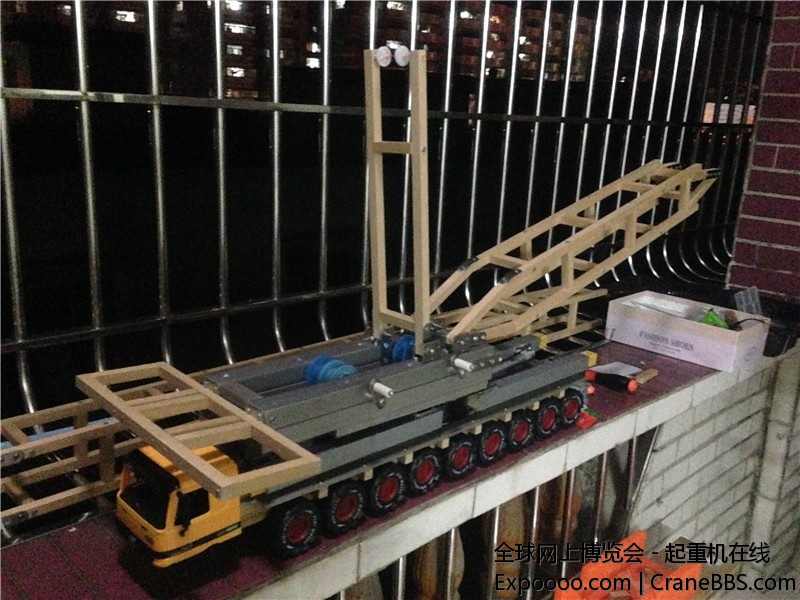

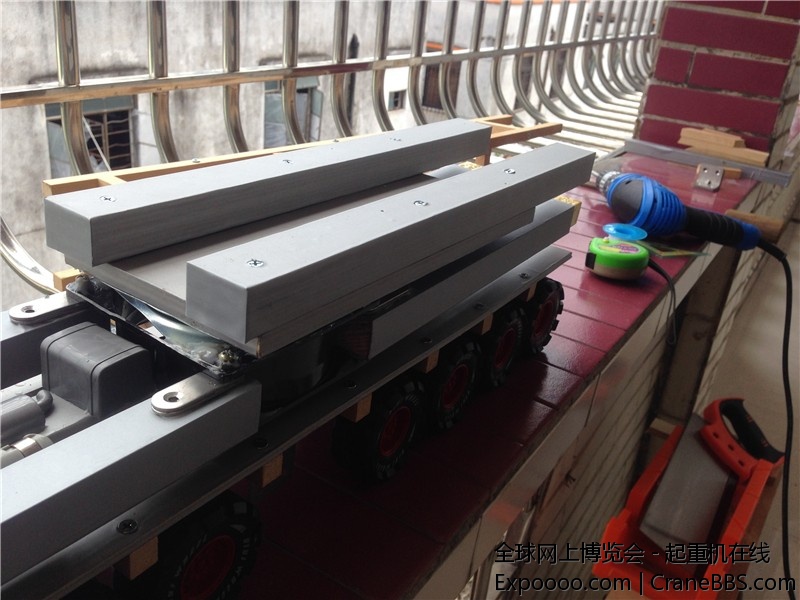

安装上配重的底架

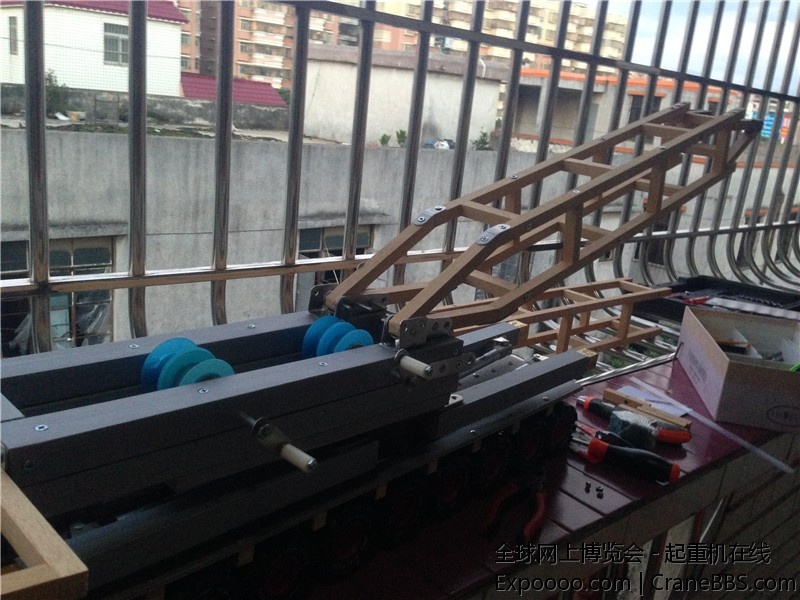

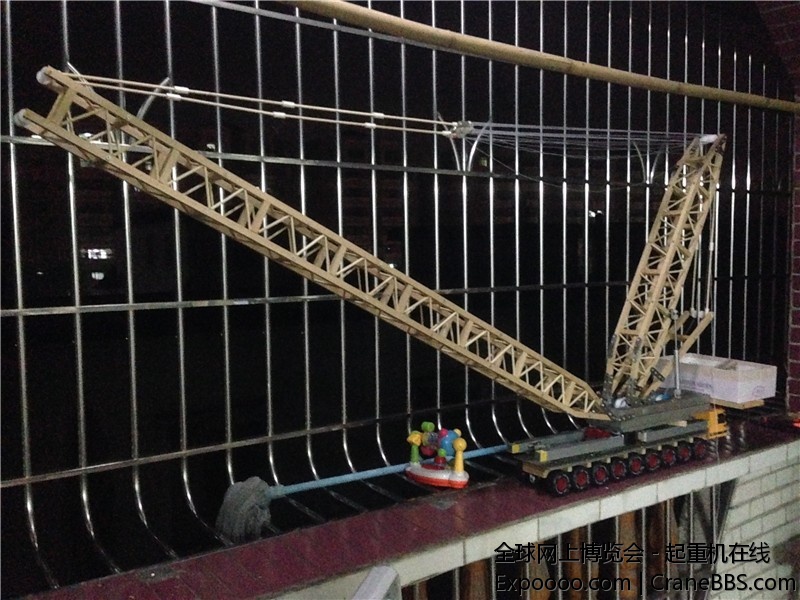

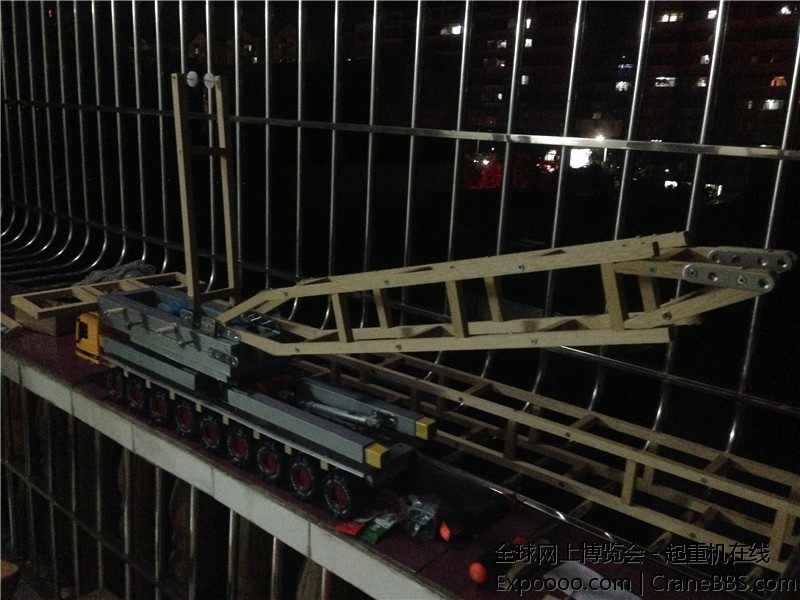

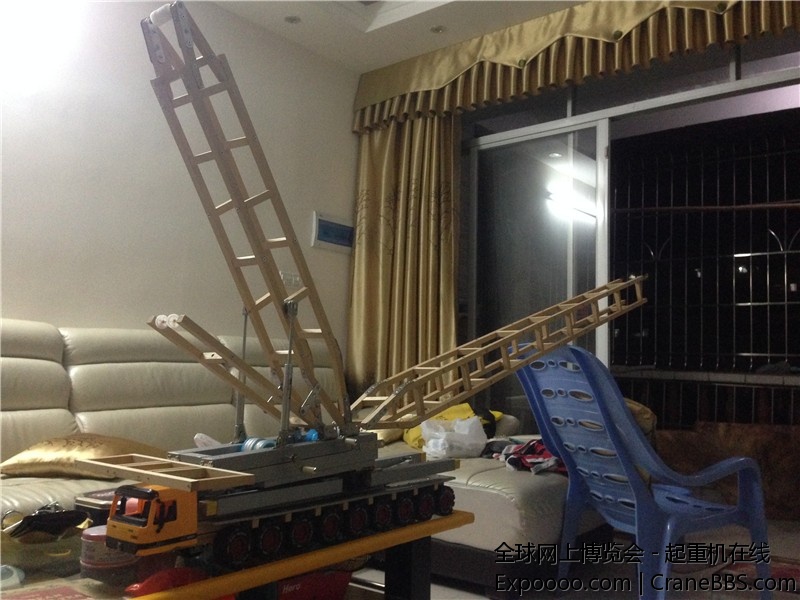

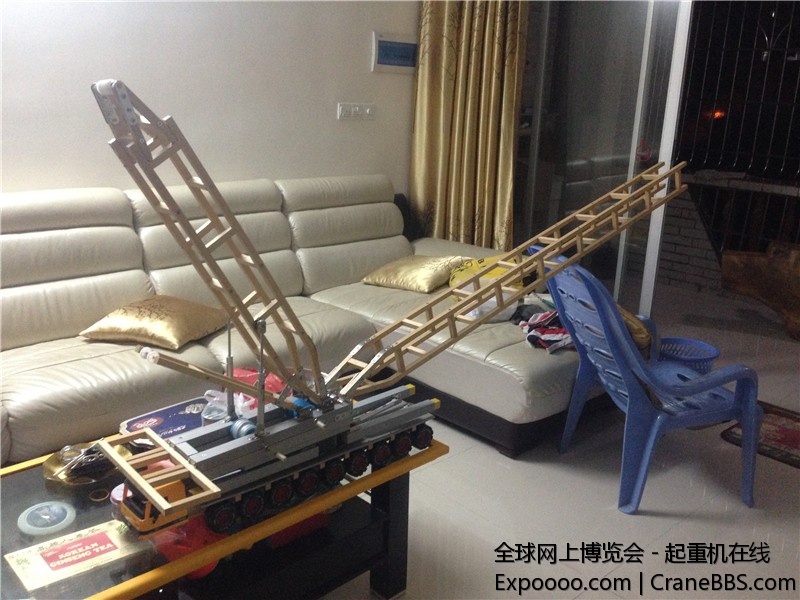

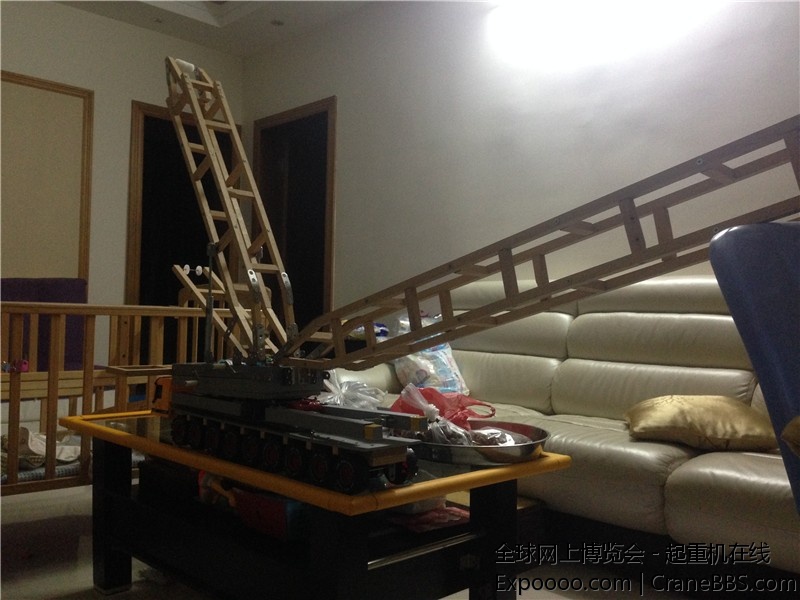

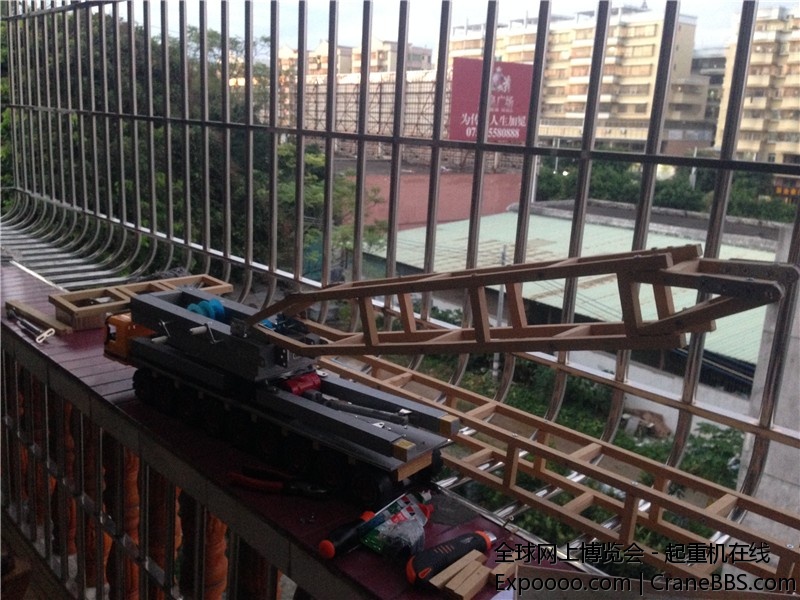

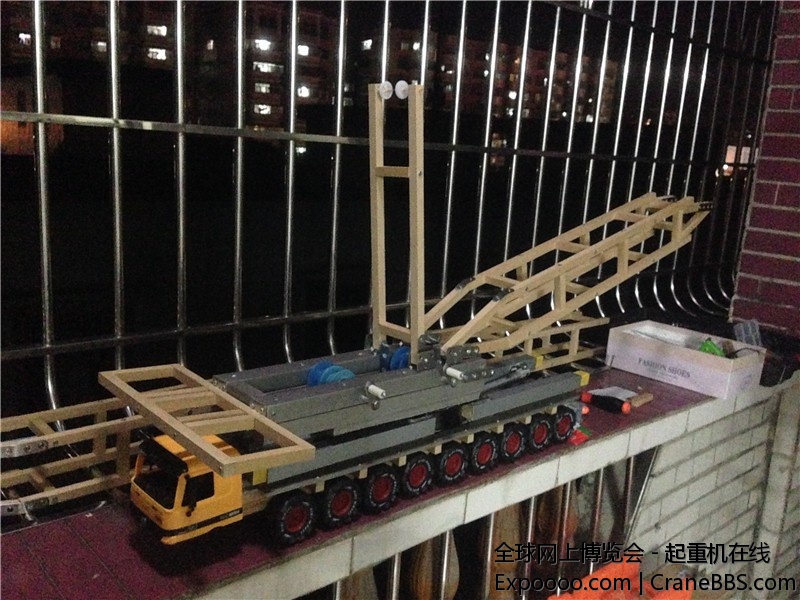

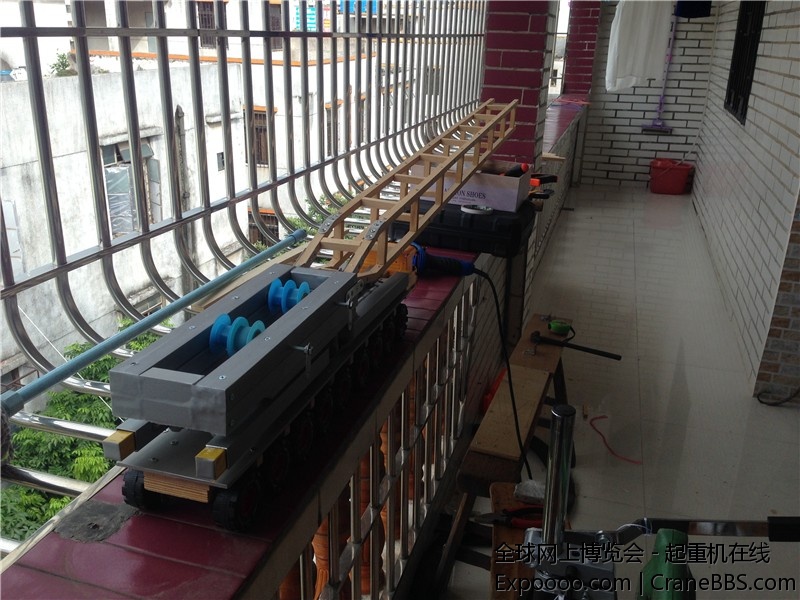

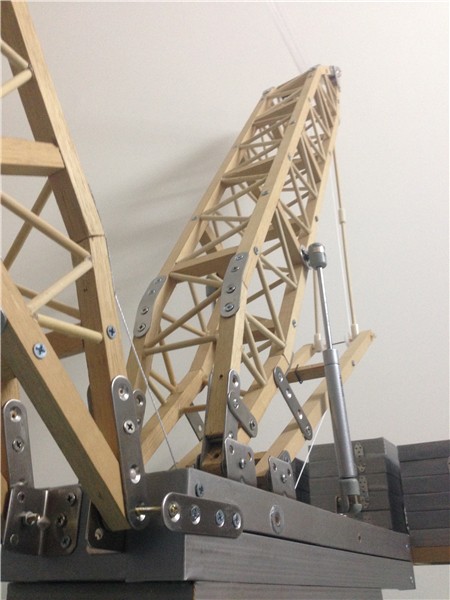

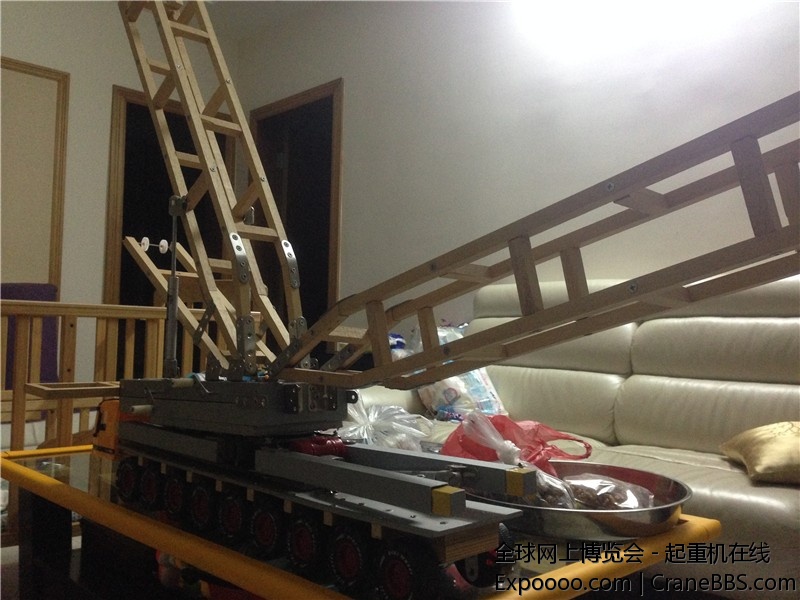

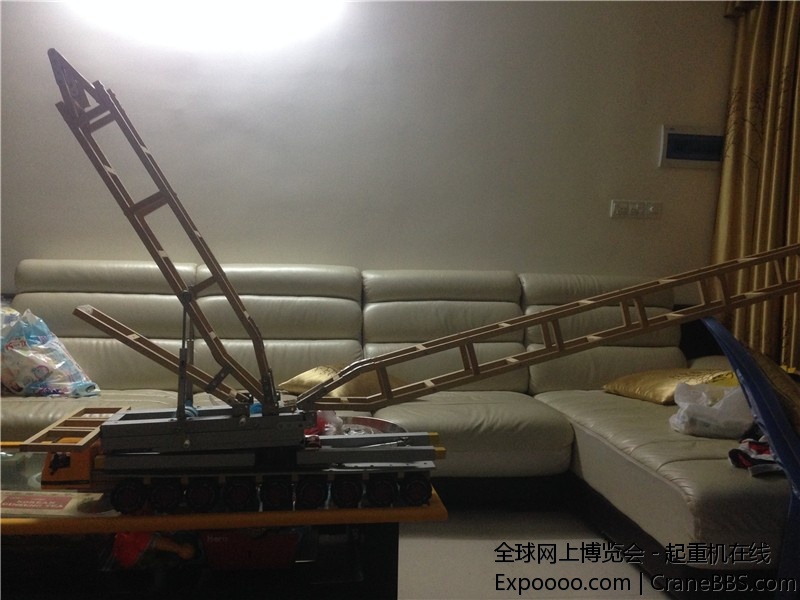

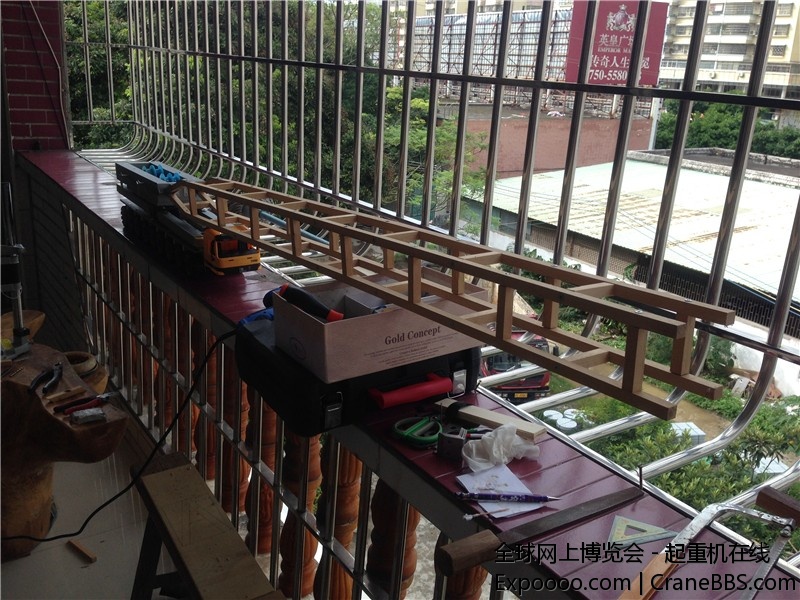

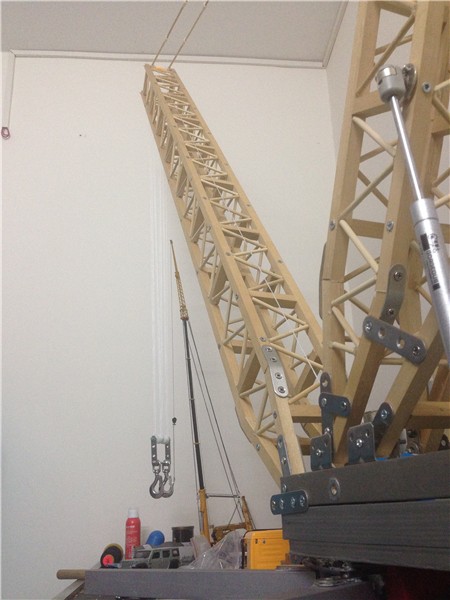

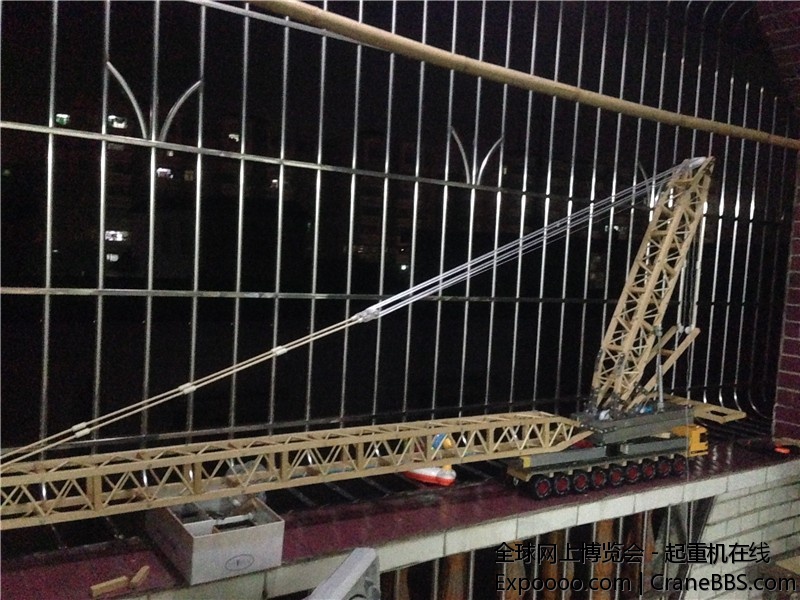

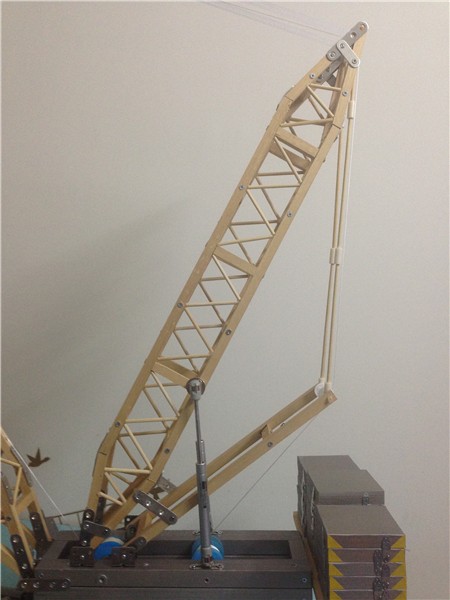

安装和调试桁架臂

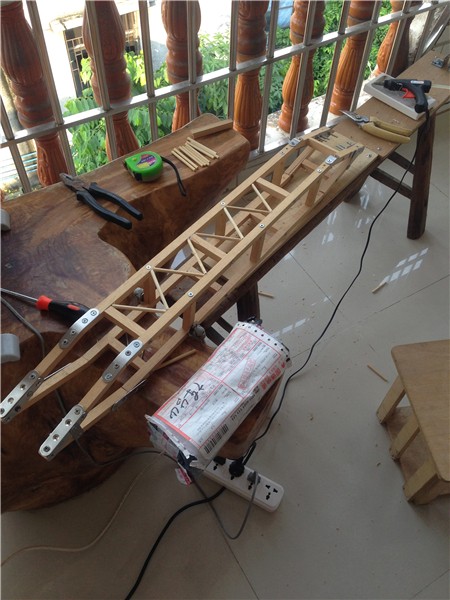

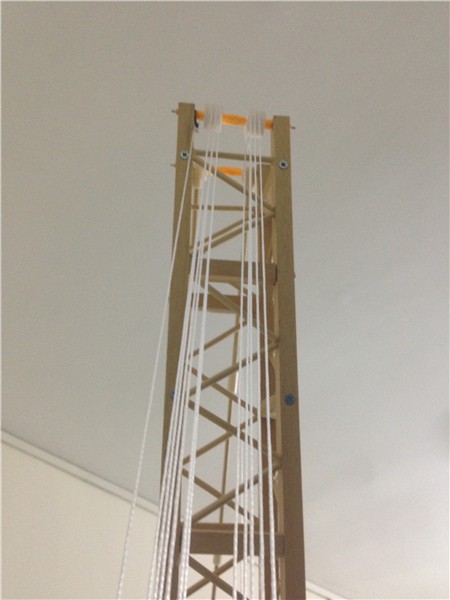

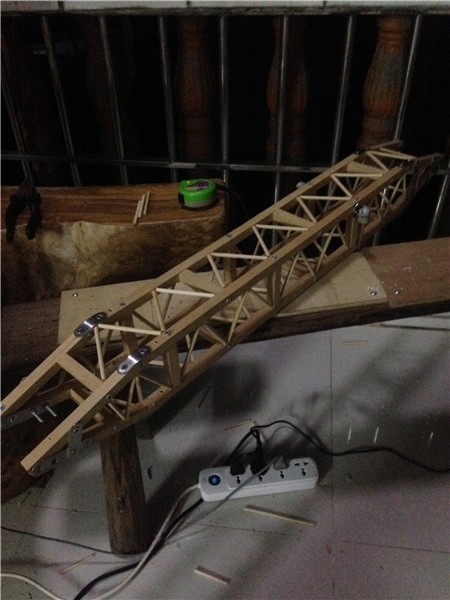

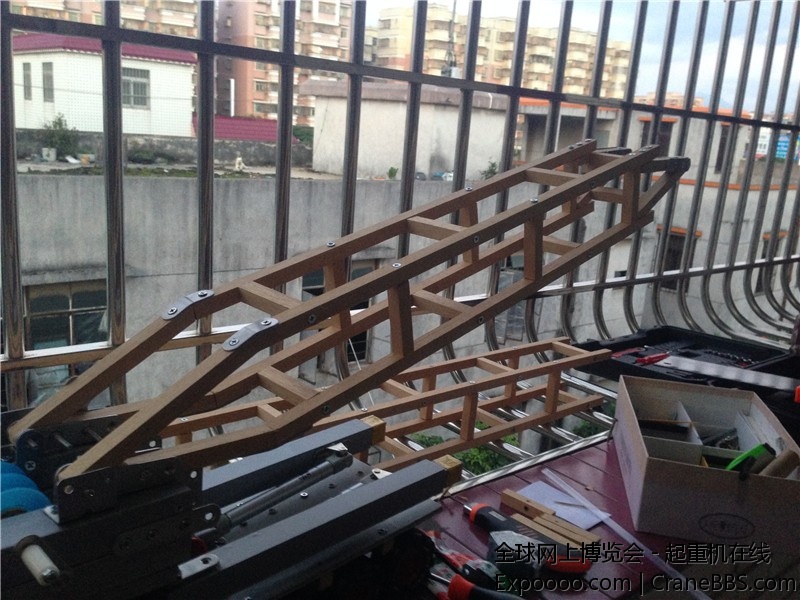

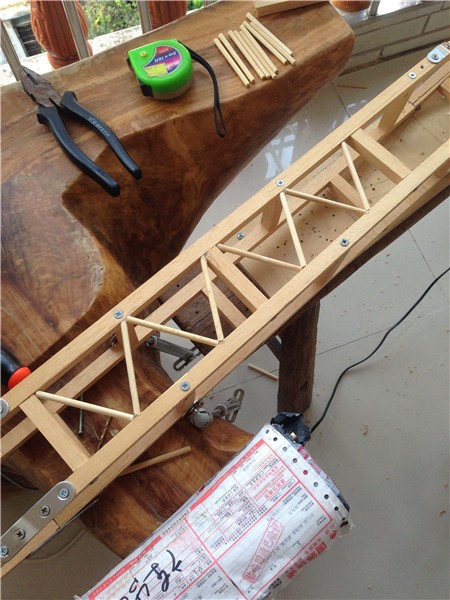

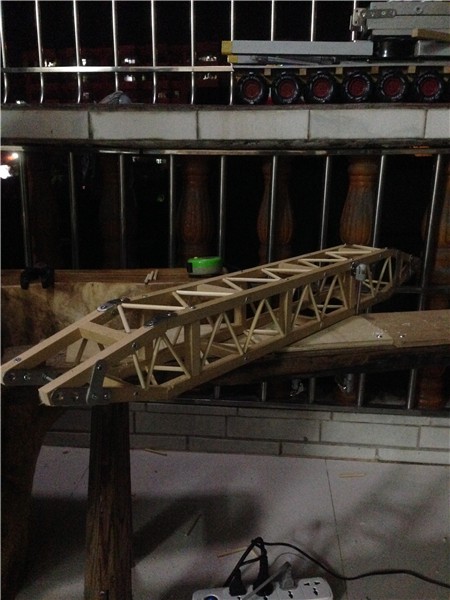

现在来做桁架的细节，焊接花梁

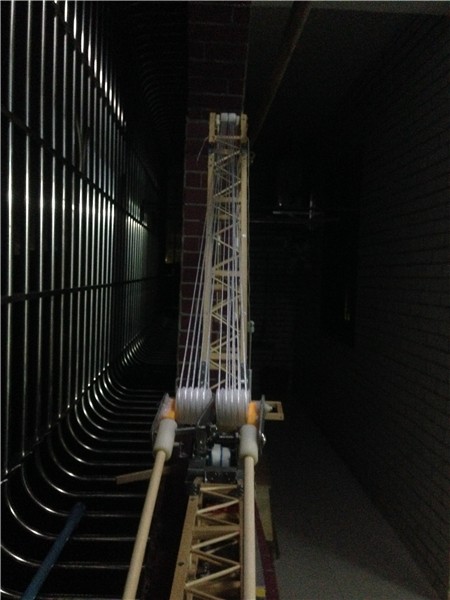

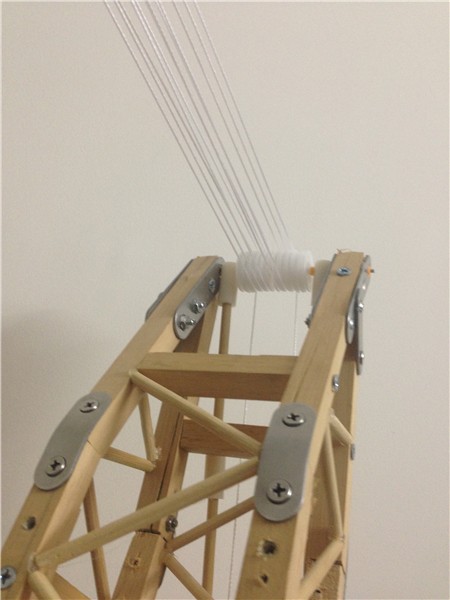

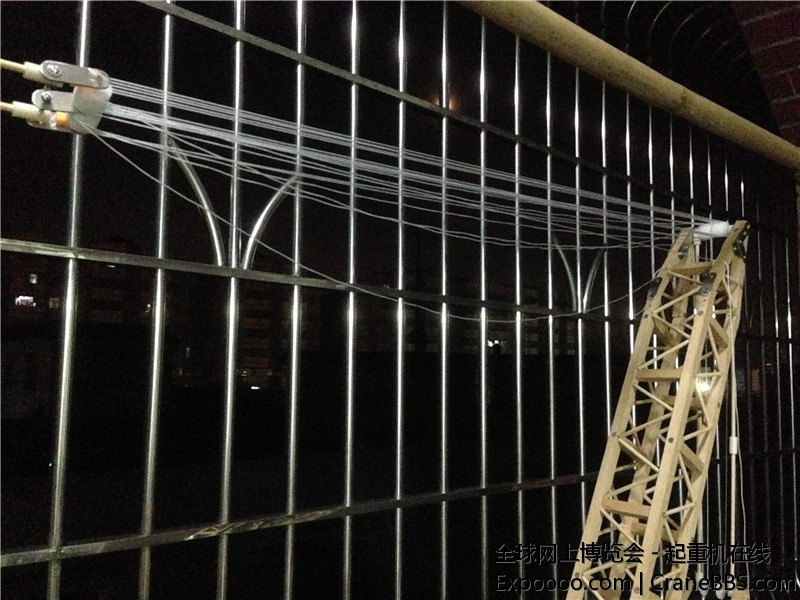

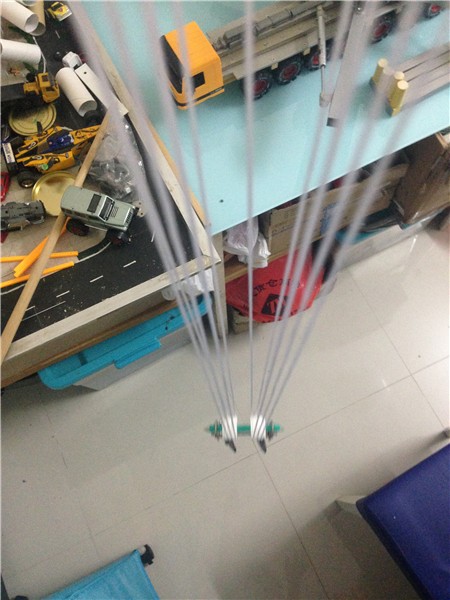

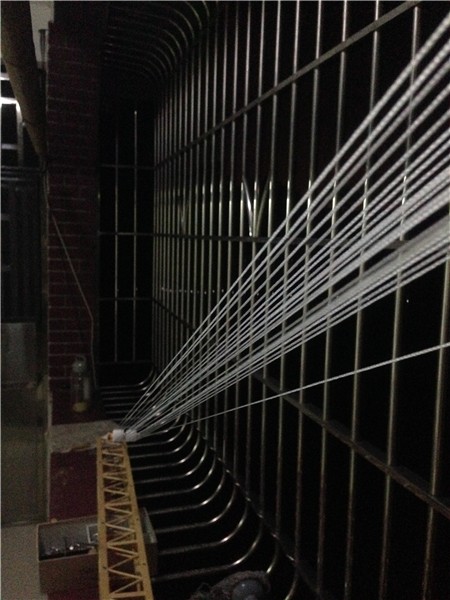

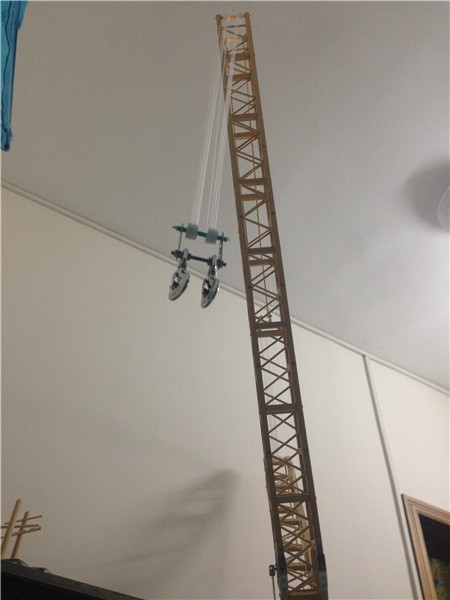

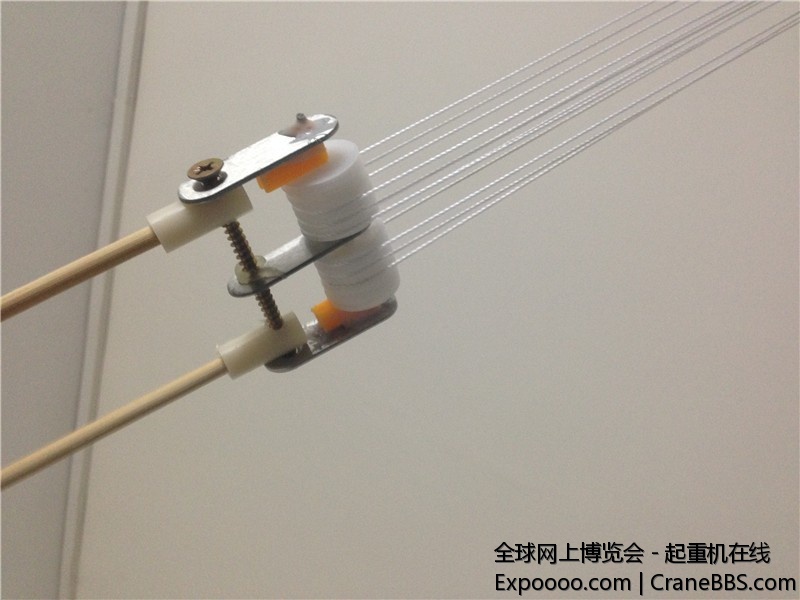

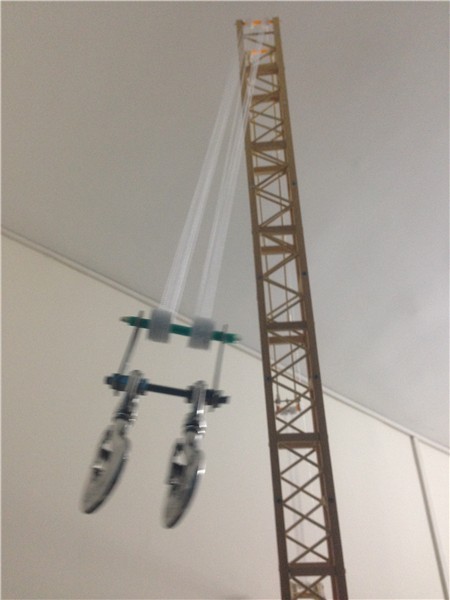

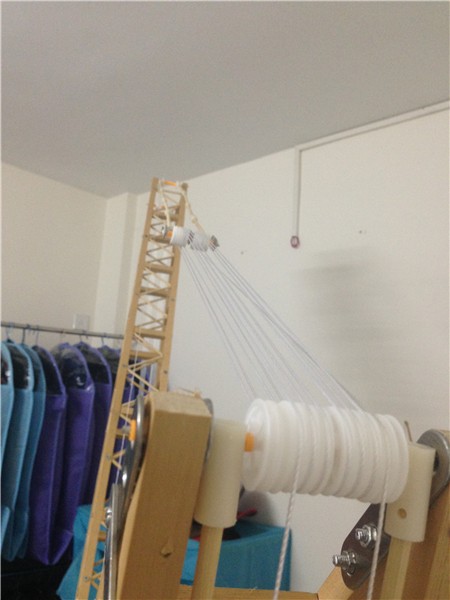

拉线，至今为止最苦的事。1线很长滑轮也比较多，很容易交错。
2当时是弄了双卷扬，但是我不知道双卷扬特难弄，卷线的时候一个不同步另外一边的线就松了。
失败后还是做回1个卷扬的

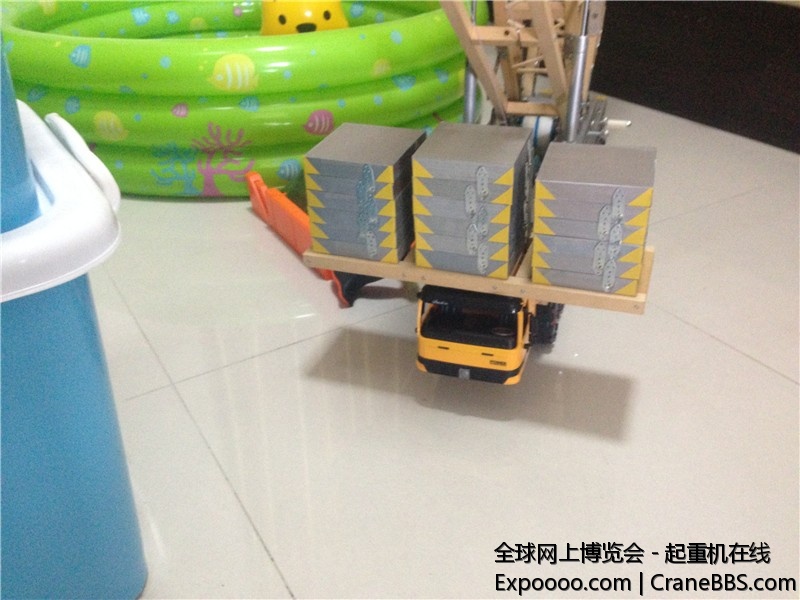

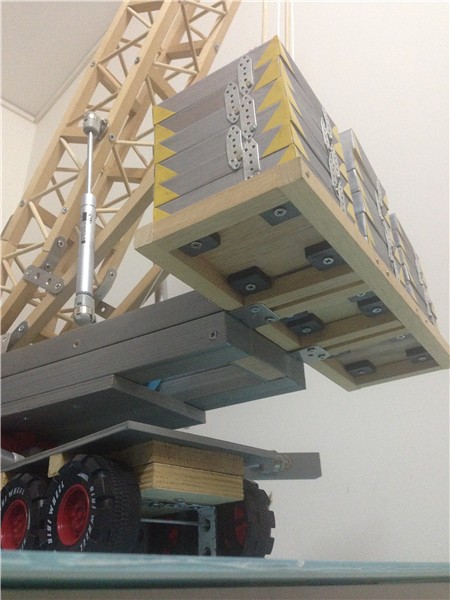

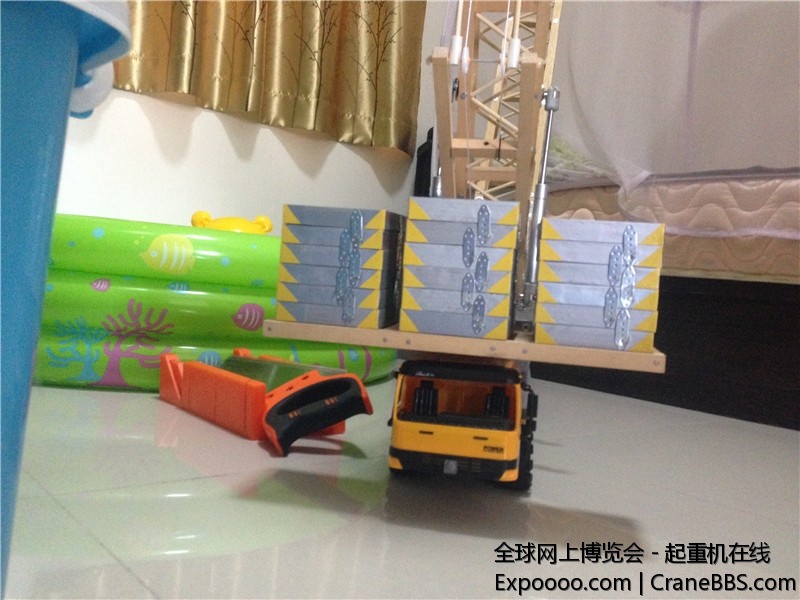

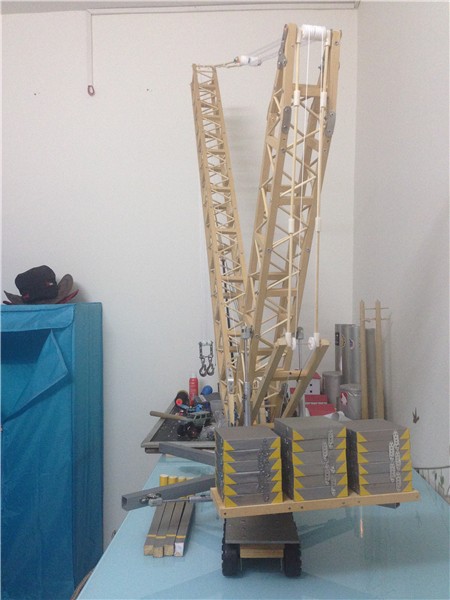

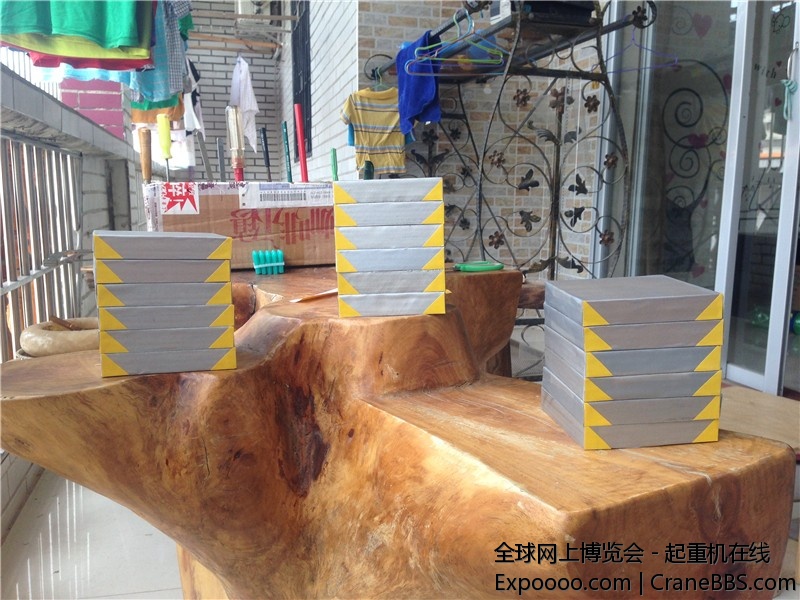

现在做配重，木头切割成一样大小。本来是放两边的，重量不够，所以中间也放上了配重

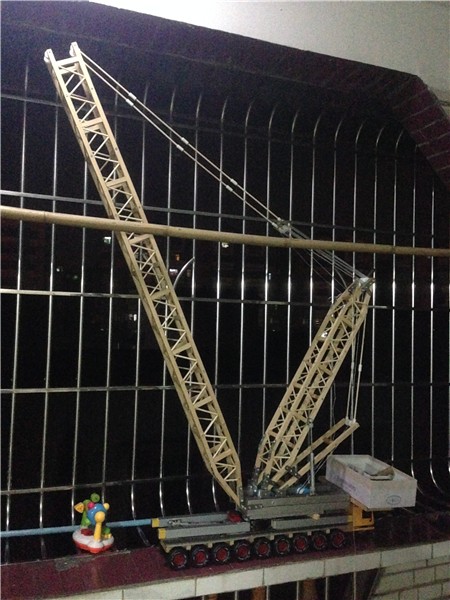

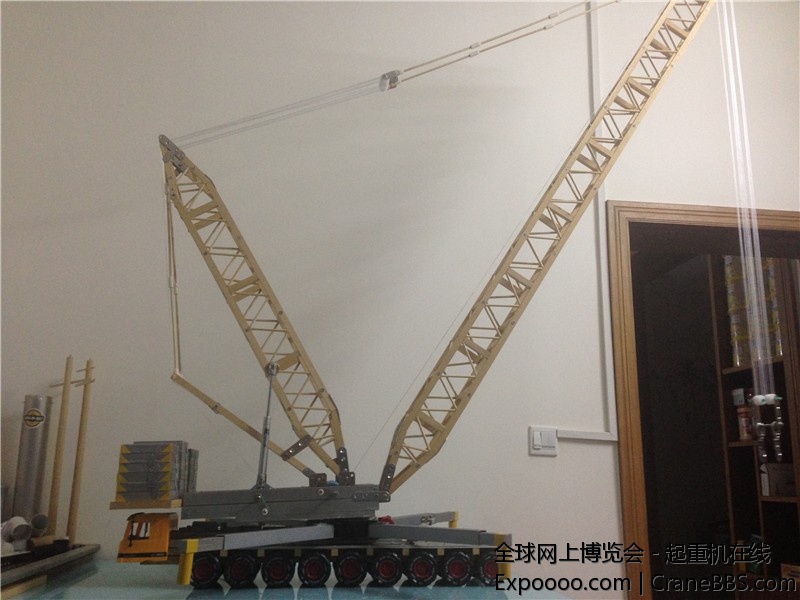

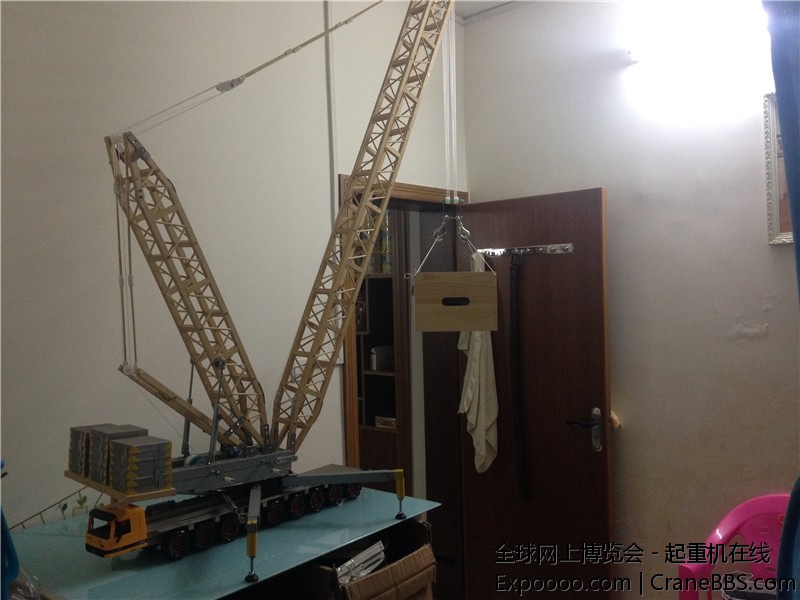

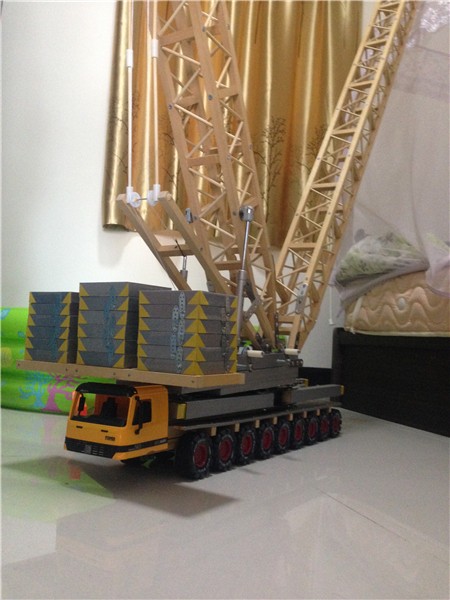

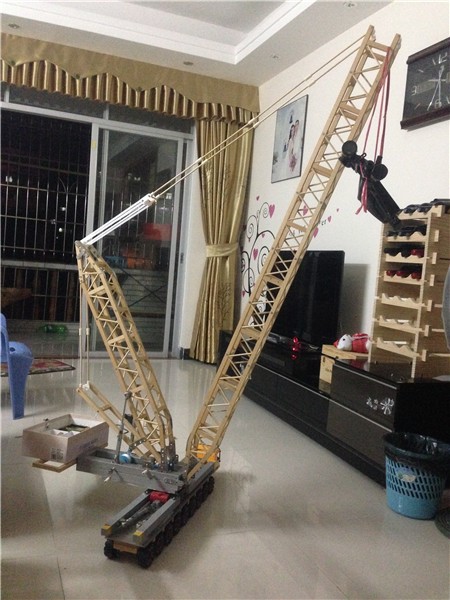

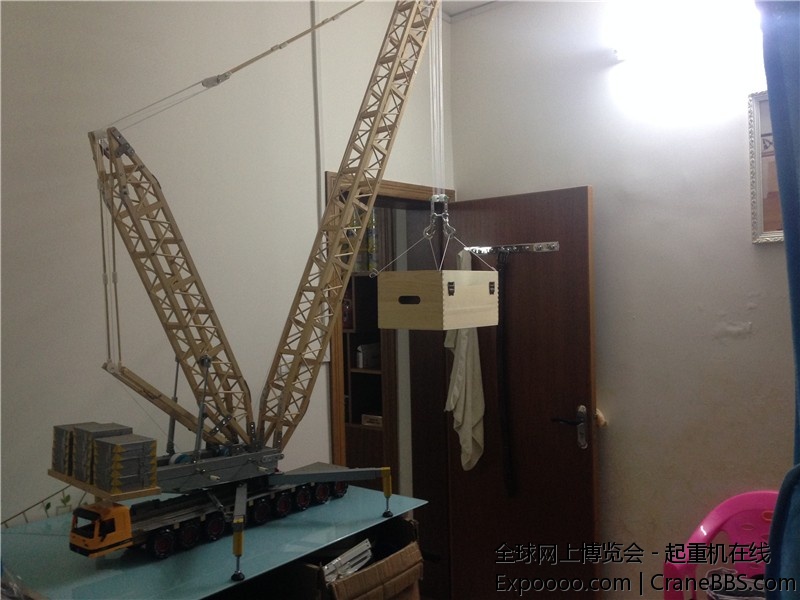

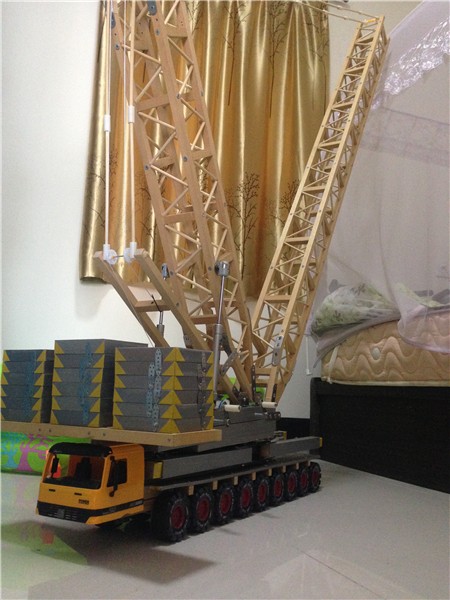

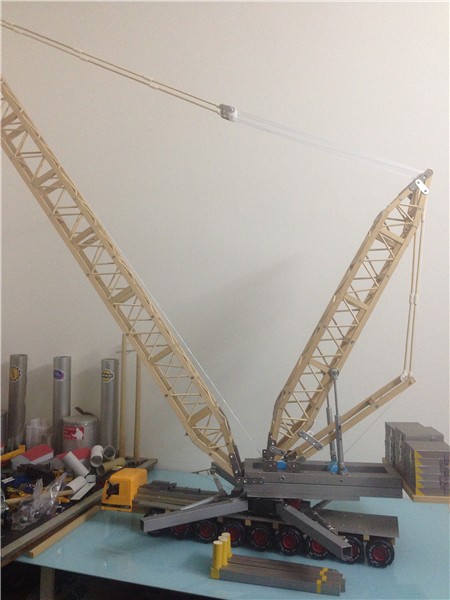

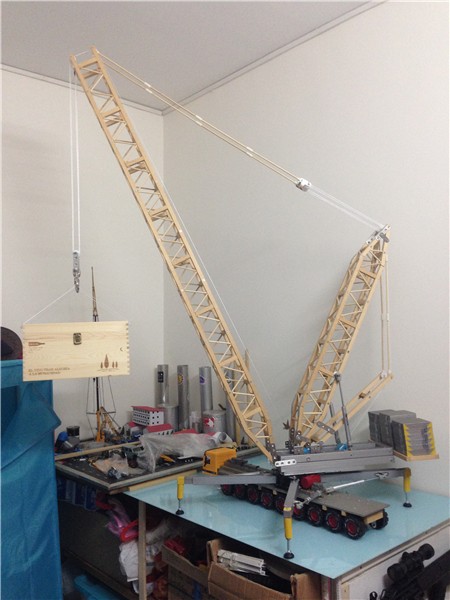

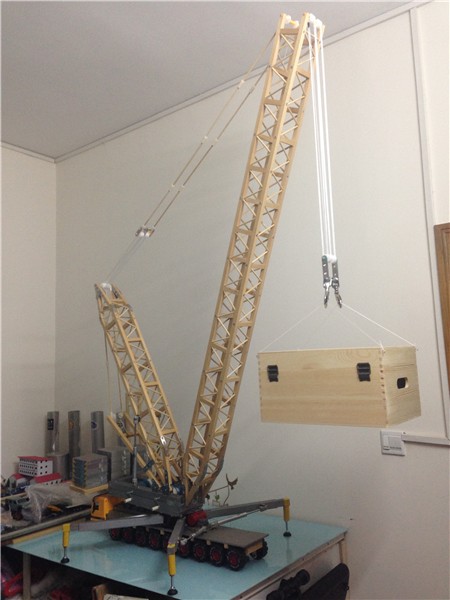

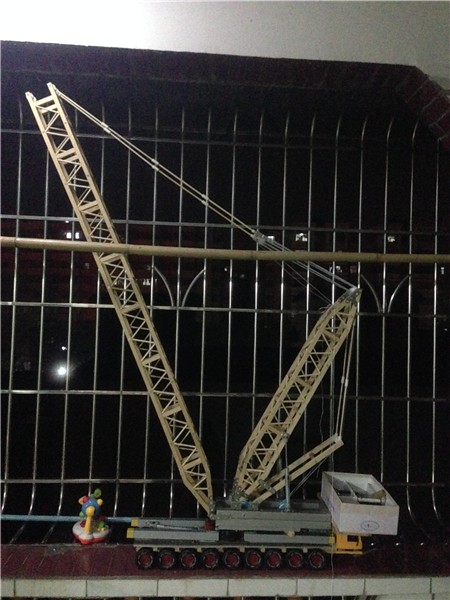

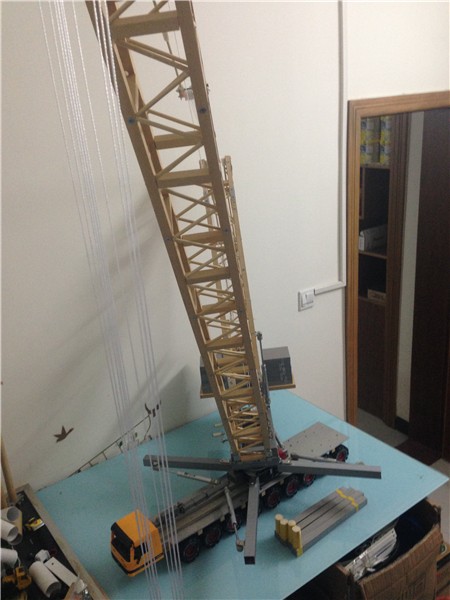

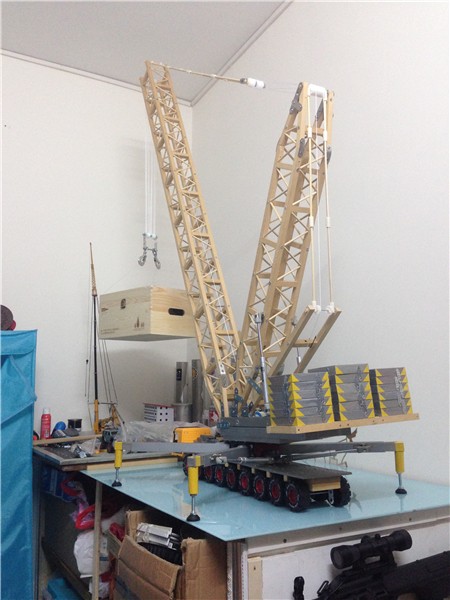

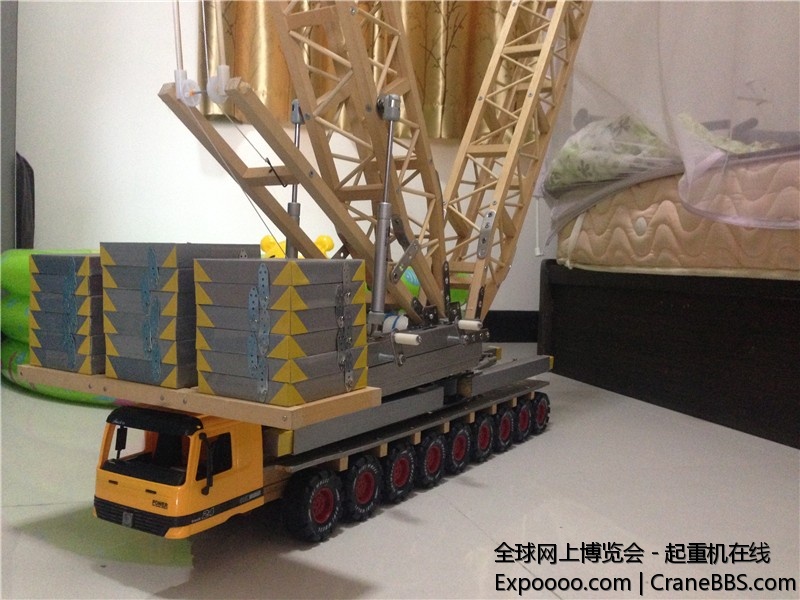

大功告成，以后有时间再弄涂装

黑木876

开头可结尾的图片不知道怎么弄乱了

我是来学技术的

真是个人才啊.....羡慕...多做一些 最好弄个加工厂 便宜卖给我们BBS的兄弟玩. 哈哈.

wfdc2

:victory::victory::victory::victory::victory::victory::victory::victory::victory::victory:

黑木876

我是来学技术的 发表于 2015-5-13 12:11
真是个人才啊.....羡慕...多做一些 最好弄个加工厂 便宜卖给我们BBS的兄弟玩. 哈哈.

:lol 加工厂呀，兄弟咱合伙吧:lol

cc2200

:！！

loveting1228

佩服，佩服，楼主动手能力一流，人才

秦市吊车租赁

牛叉

豫北工程机械

:victory::victory::victory:

yangzeseng

人才一个

濤★濤芣☆帥

兄弟辛苦了啊

黑木876

loveting1228 发表于 2015-5-13 17:23
佩服，佩服，楼主动手能力一流，人才

兄弟太夸奖了

黑木876

yangzeseng 发表于 2015-5-13 22:39
人才一个

兄弟太夸奖了

黑木876

濤★濤芣☆帥 发表于 2015-5-13 23:01
兄弟辛苦了啊

呵呵

qyxiaozheng

楼主辛苦了

黑木876

qyxiaozheng 发表于 2015-5-15 10:10
楼主辛苦了

:handshake 谢谢

hwl137

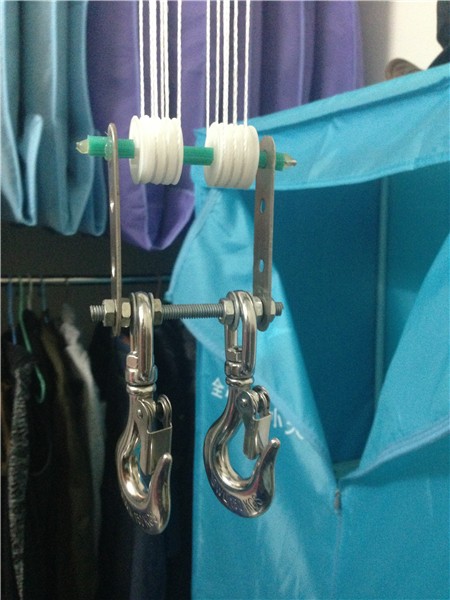

这白色的滑轮哪买的？
