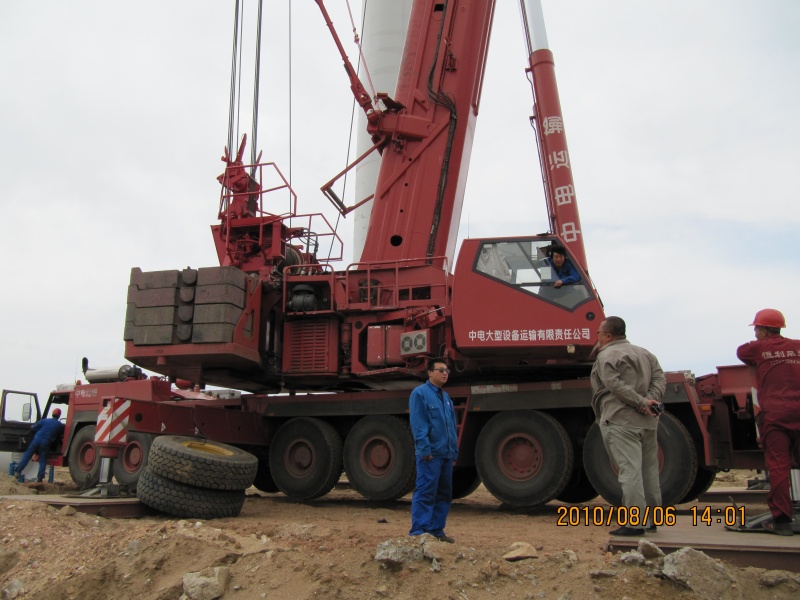

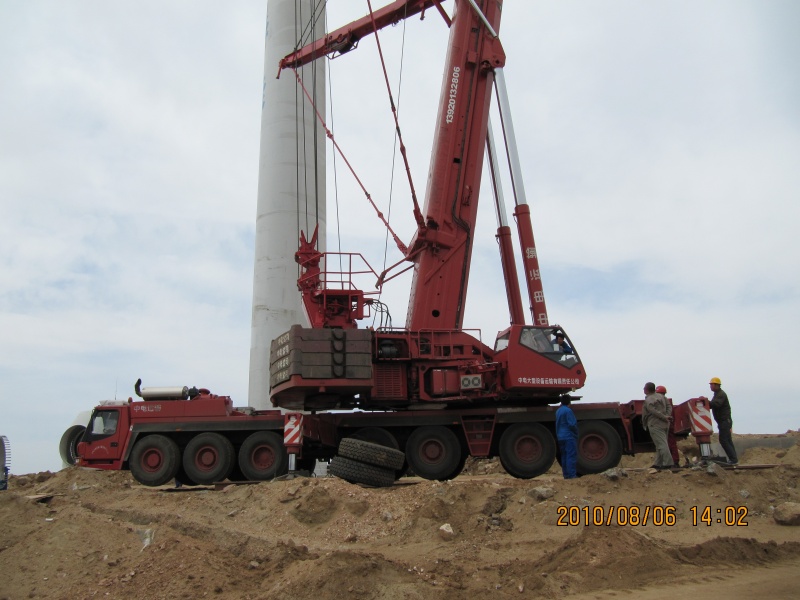

近距离观赏格鲁夫7450

辉哥 · 发表于 2011-4-10 11:00

本帖最后由辉哥于 2011-4-10 11:03 编辑

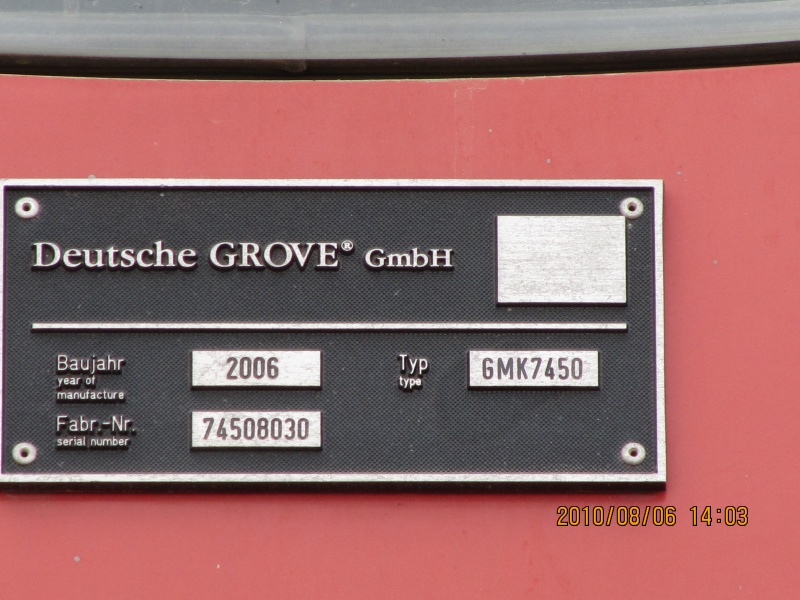

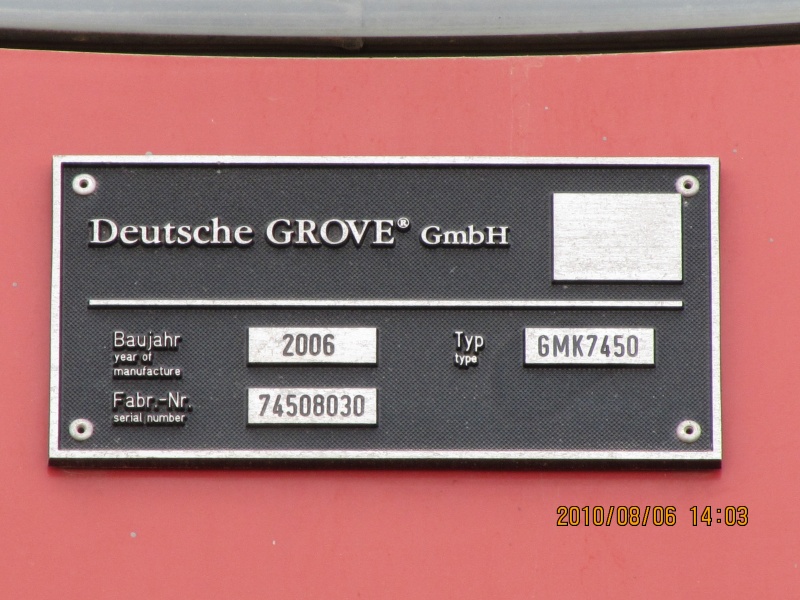

吊车型号：GMK7450
最大起重量；450吨
最大起重力矩；1380 吨·米
上车发动机生产厂家：德国奔驰
型    号：  OM906LA
类    型：  四冲程6缸水冷涡轮增压柴油发动机
液压系统起重作业采用四条独立的液压回路，三台带动力极限控制的轴向变量柱塞泵，一台轴向齿轮泵用于回转系统。
控制系统；采用ECOS（电子起重机控制系统），起重机所有动作都可由电动先导控制手柄进行无级的操作，可使起重机的所有动作具有良好的微动性，并可自动回零位。
主卷扬；配有行星齿轮和多片制动器的轴向柱塞变量马达。

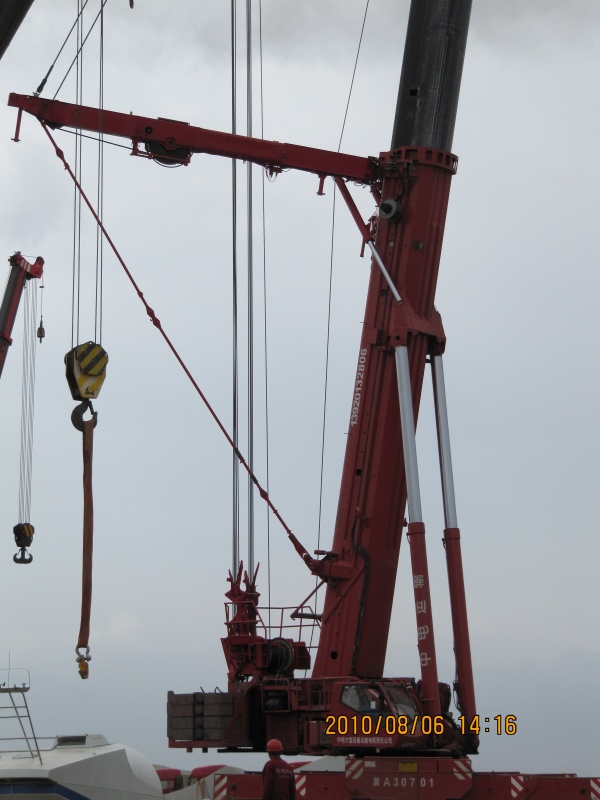

变幅机构；两根变幅油缸
主臂角度变化范围：-3° ～ +82°

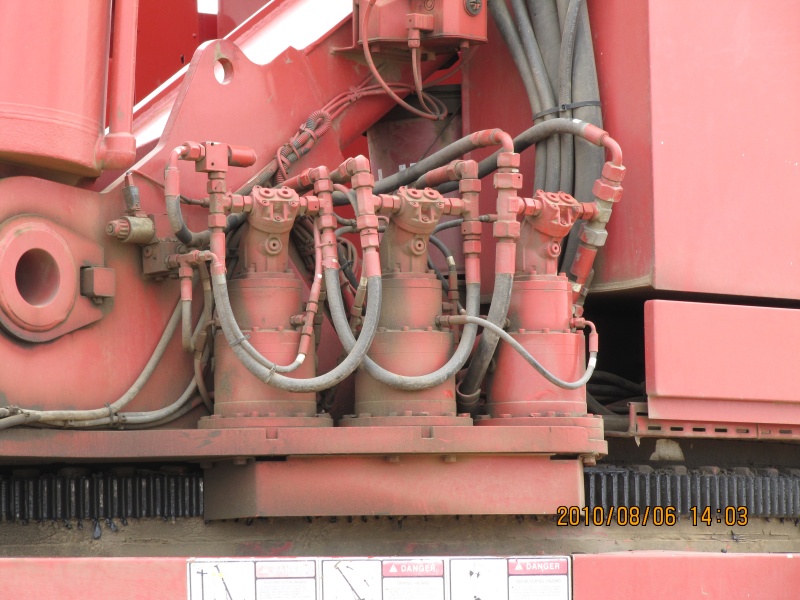

回转机构； 3个带轴向柱塞马达的回转齿轮装置，行星齿轮。
伸缩机构； 5节伸缩主臂，由高强度细晶粒结构钢焊接而成。
伸缩系统采用TWIN-LOCK双销锁定，包括一个带锁定系统的单作用油缸，并可手动或自动操纵。
安全装置；电子安全载荷指示器（EKS5力矩限制器）

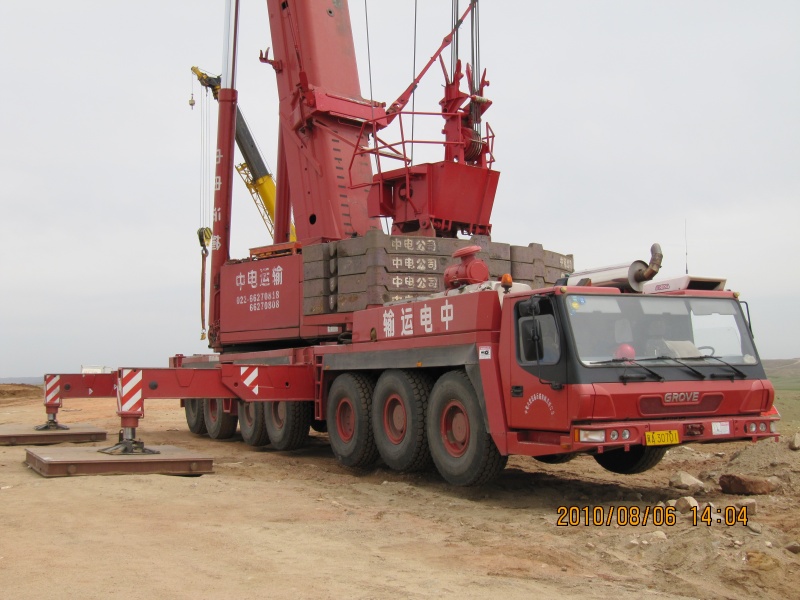

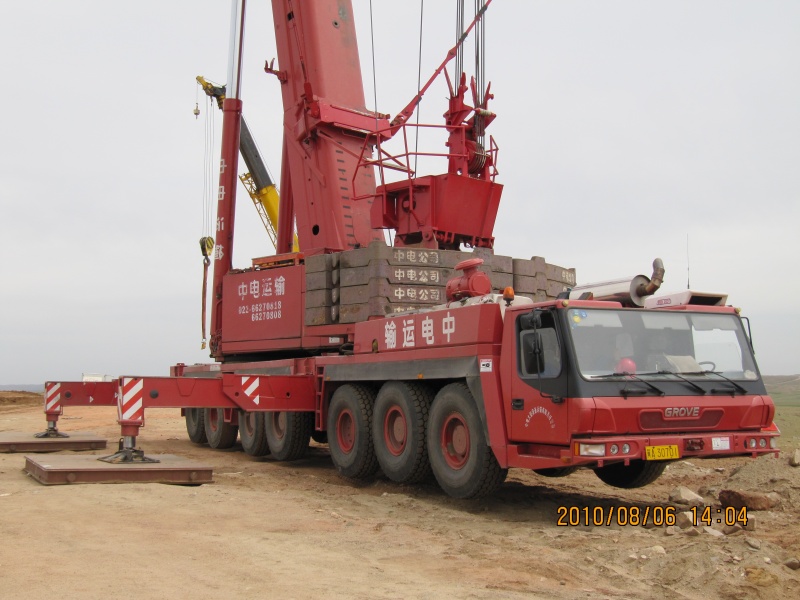

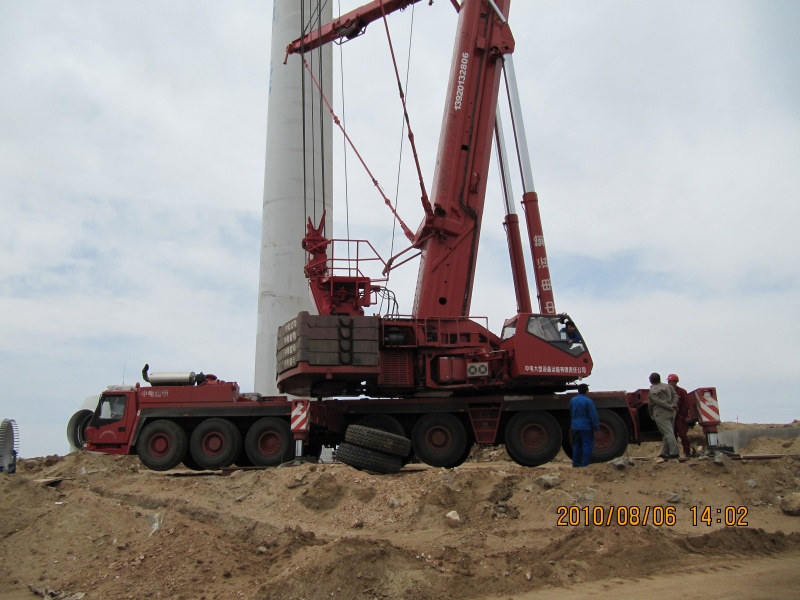

底盘；格鲁夫设计的 7 桥专用起重机底盘，高强度钢焊接，抗变形箱型结构。
底盘发动机生产厂家：德国奔驰
型    号： OM502LA型
类    型：四冲程8缸水冷涡轮增压柴油发动机
变速箱阿里逊ALLISON全自动变速箱HD4076，具有7个前进速度和1个倒退速度。
车桥；驱动/转向方式： 14×6×14
全桥独立悬挂系统所有车轮均配有独立液气悬挂装置，具有纵向、横向调整和液压悬挂锁定功能并能将车架自动调平。
自动控制悬挂水平。通过提升170毫米，使底盘离地面的距离增大；通过降低130毫米，使起重机的高度降低。并可以前、后、左右倾斜。
转向系统；ZF双回路液力助力转向，每个转向桥均带有两个转向油缸。
集中自动润滑系统    整个转向系统为间歇式自动润滑。
最高行驶速度：  （14.00R25轮胎）85公里/小时
最大爬坡能力： 36％（14.00R25轮胎）
行驶状态总重84吨，包括14.00R25备胎和单滑轮吊钩。

zqcs · 发表于 2011-4-10 11:14

{:3_51:}

安安YOYO · 发表于 2011-4-10 11:20

拍的很仔细，要是没有日期就完美了。:lol

dengll1987 · 发表于 2011-4-10 11:29

楼主的知识比较全面。。。

ghhs · 发表于 2011-4-10 11:29

中电这辆驱动形式为14X8X14， 1，2，4，5 为驱动轴，这是选配吧。。。。。。。

1988 · 发表于 2011-4-10 11:40

相当 NB

123丑小鸭 · 发表于 2011-4-10 11:41

顶起

辉哥 · 发表于 2011-4-10 11:44

拍的很仔细，要是没有日期就完美了。
安安YOYO 发表于 2011-4-10 11:20 [url=http://www.cranebbs.com/bbs/images/common/back.gif]http://www.cranebbs.com/bbs/images/common/back.gif[/url]

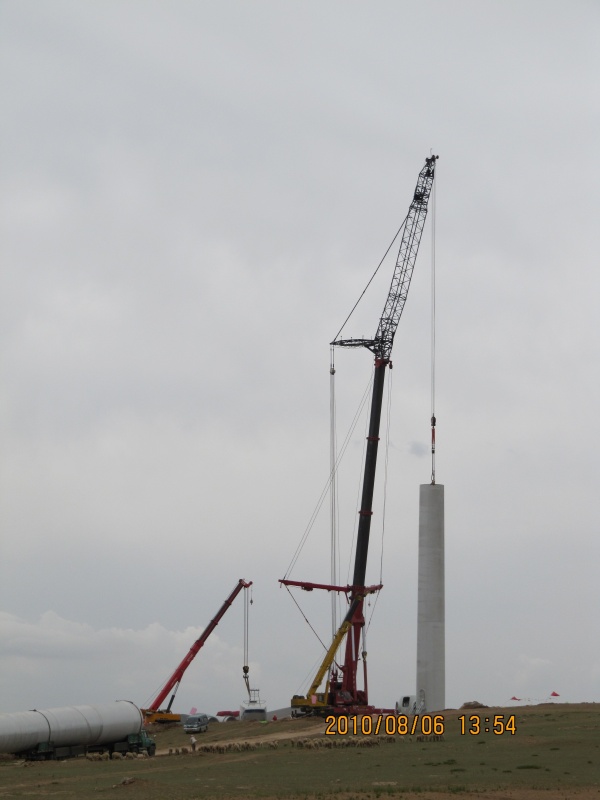

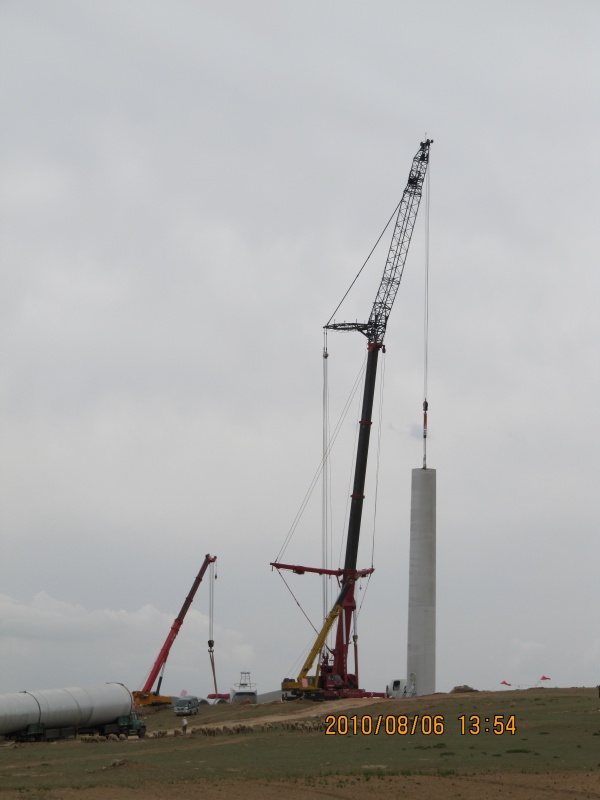

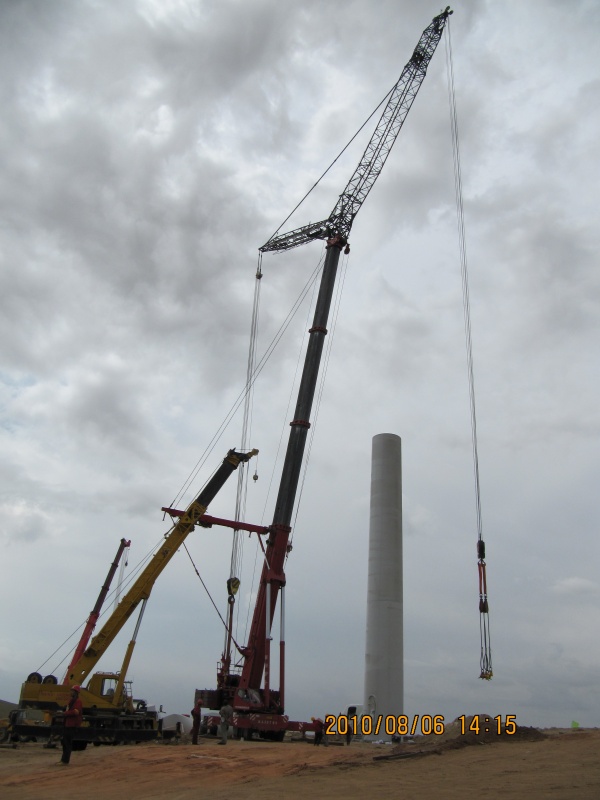

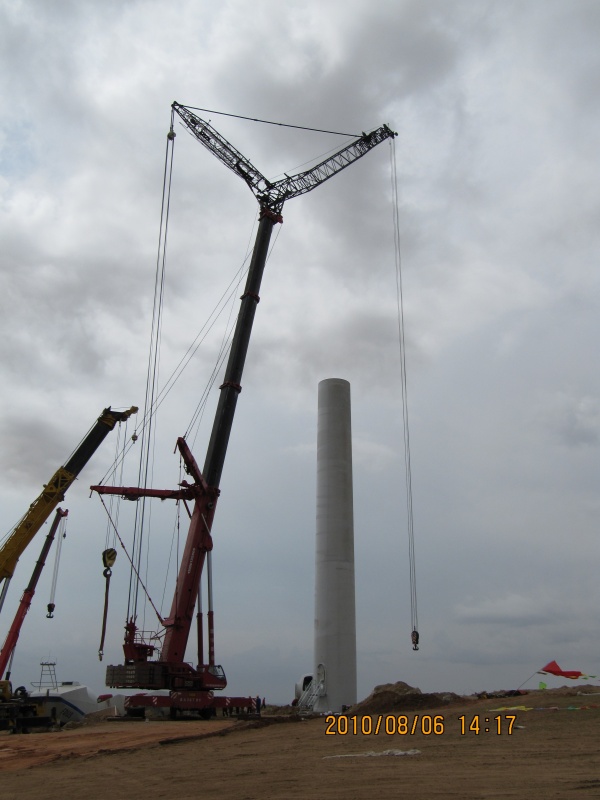

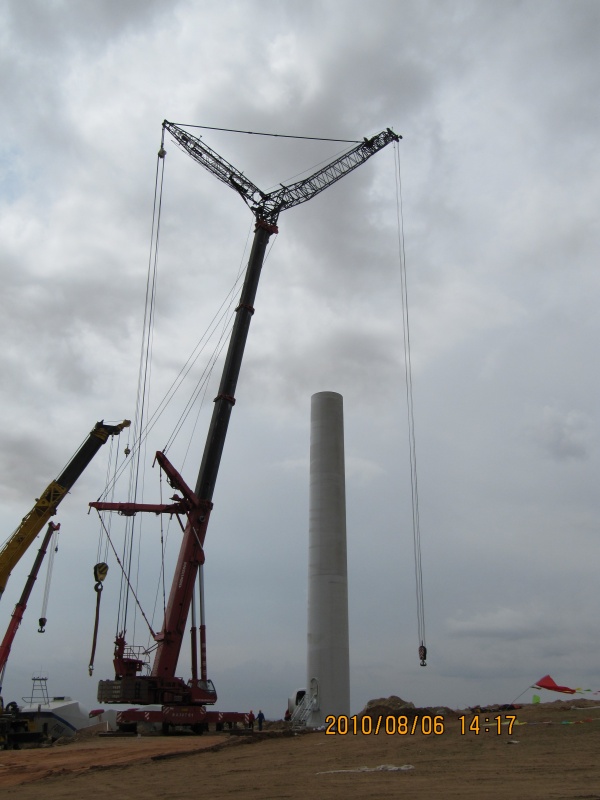

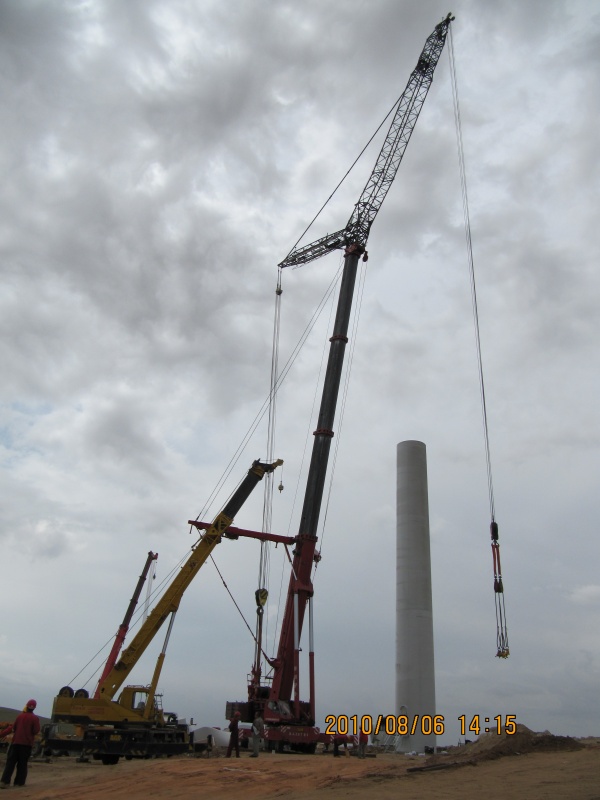

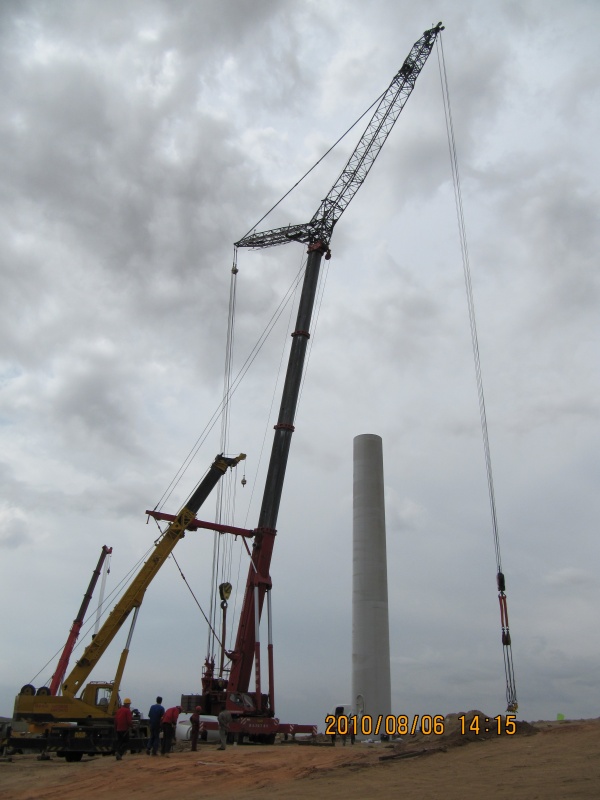

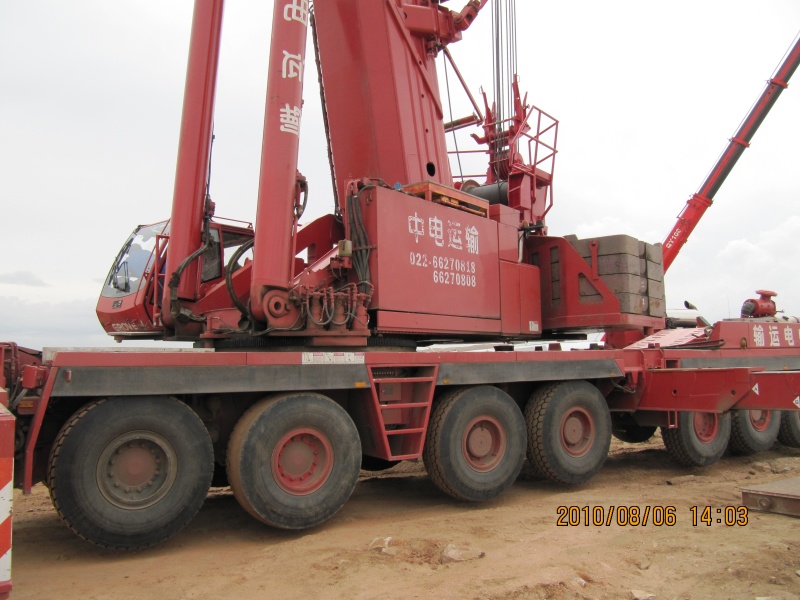

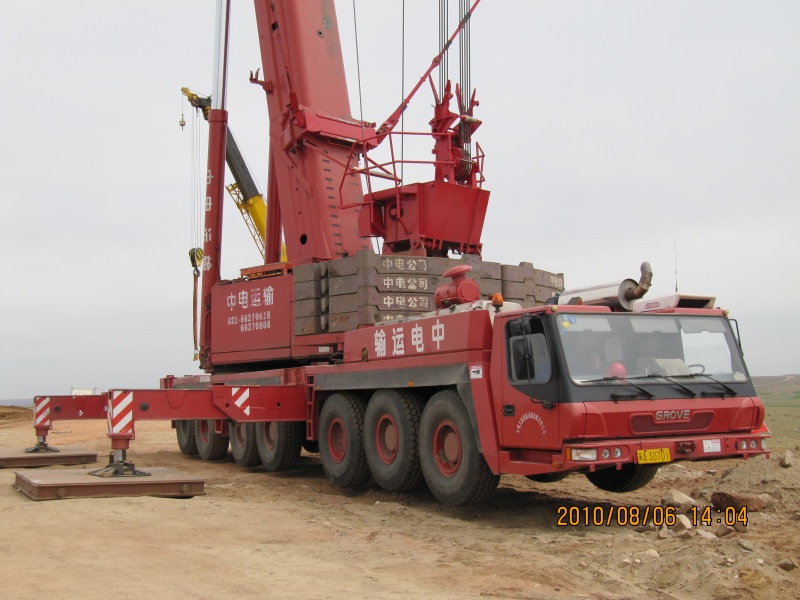

去年在呼和浩特的武川县乌兰不浪施工的时候，挨着我们的施工现场，就过去拍了几张，回来就存移动硬盘里面了，今天整理移动硬盘就发帖子了。原创的啊。

玉龙飞侠 · 发表于 2011-4-10 12:45

呵呵，这应该是原来李宝文开的那台车吧。中电确实非常有实力的。

ILOVEBABA · 发表于 2011-4-10 13:05

太帅了

tengfaliquan · 发表于 2011-4-10 14:39

曾经和这台车同在一个工地干过活，新车时很漂亮的，看来楼主对此车的性能了解的很透彻，简介抄袭的也很到位，:lol

S-Y-BO · 发表于 2011-4-10 15:02

:victory:

酸酸甜甜 · 发表于 2011-4-10 17:54

很厉害

chfaillh · 发表于 2011-4-10 17:55

喜欢顶

nuskin · 发表于 2011-4-10 18:47

很厉害喜欢顶

xz500k · 发表于 2011-4-10 19:30

:victory:

一只小小猫 · 发表于 2011-4-10 19:44

哈哈！前几天俺还看见一辆桂林拍照的450呢！

zjkdydy1655 · 发表于 2011-4-10 20:09

辉哥的要顶{:3_53:}

lwn · 发表于 2011-4-10 20:23

此贴一定要火！

btgs · 发表于 2011-4-10 20:52

用图顶你

mnbvcxz · 发表于 2011-4-10 21:14

:victory::victory:

changjiliyang · 发表于 2011-4-10 21:41

好车呀，回转用三个马达带动。我今天换了小勾的柱塞马达，一个就6900元。还是国产的。

caixuefeng09 · 发表于 2011-4-10 21:42

辉哥我顶你:lol
