H型支腿的内部结构是什么样的？

reevesxing · 发表于 2011-8-17 15:15

大家好我是一名在校学生，老师布置任务设计H型支腿，说是可以参考起重机H型支腿的结构进行设计，但是我只明白支腿里面每一边各有两个油缸，水平一个，竖直一个，其他的结构我就不太了解。虽然我可以在大街上看见类似的机器，可是内部结构我还是不知道啊，关键是里面具体是个什么样，设计结构时应该注意些什么呢？请高手指教，不胜感激！！！

张敬宇 · 发表于 2011-8-17 18:54

应该注意垂直支腿的油管布置因为伸缩时油管的位置是变化的还有很多我也是在校学生有些东西可以一起探讨934751325我的QQ

ssan · 发表于 2011-8-17 18:54

呵呵

jinz · 发表于 2011-8-17 19:35

本帖最后由 jinz 于 2011-8-17 19:46 编辑

应该注意垂直支腿的油管布置因为伸缩时油管的位置是变化的还有很多我也是在校学生有些东西可以一起探 ...
张敬宇发表于 2011-8-17 18:54 [url=http://www.cranebbs.com/bbs/images/common/back.gif]http://www.cranebbs.com/bbs/images/common/back.gif[/url]

对水平支腿伸缩时垂直油缸的油管是动作的

jinz · 发表于 2011-8-17 20:04

本帖最后由 jinz 于 2011-8-17 20:06 编辑

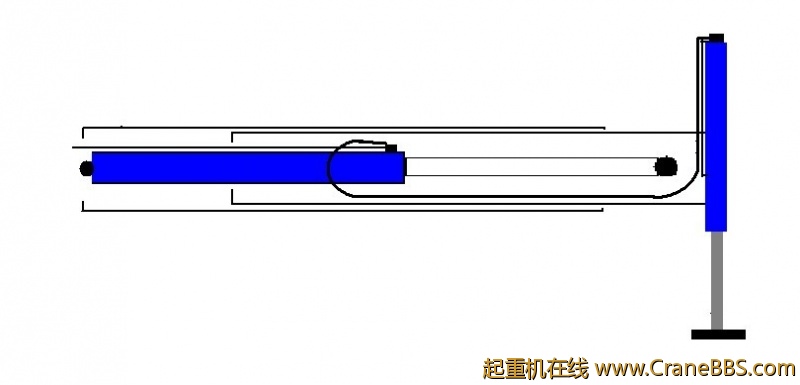

大概就这样乱画的

616340439love · 发表于 2011-8-17 20:12

支腿油缸为何与水平油缸走一条油路？

houjunliang666 · 发表于 2011-8-17 20:51

不明白

houjunliang666 · 发表于 2011-8-17 20:52

不明白

毛毛毛毛 · 发表于 2011-8-17 20:54

楼上的画图功底不错啊不过应该不是同根油路吧个人见解说错请拍砖哈哈

fjb080907 · 发表于 2011-8-17 21:21

一般情况是支腿油缸和水平油缸的有杆腔会公用油管，无杆腔是独立供油

761111LKE · 发表于 2011-8-17 21:45

学习

朋友 · 发表于 2011-8-17 23:01

哈哈

朋友 · 发表于 2011-8-17 23:02

哈哈

ygtx168 · 发表于 2011-8-17 23:04

学习了

a721127 · 发表于 2011-8-18 08:56

应该是两根管

太脱拉 · 发表于 2011-8-18 18:40

应该不是同根油路吧

jinz · 发表于 2011-8-18 21:18

画的是平面图垂直油缸有2条管水平油缸也有2条还有一跳会有管好像是这样

reevesxing · 发表于 2011-8-20 12:22

首先非常感谢各位兄弟姐妹的帮助，尤其感谢画图兄弟的指导，现在心里大概有个答案吧，至于对错就交给我老师来评判吧，哈哈。再次感谢！！！

reevesxing · 发表于 2011-8-20 12:37

回复 17# jinz

顺便问一下啊，汇油管应该在什么位置呢？

reevesxing · 发表于 2011-8-20 12:43

回复 10# fjb080907

首先感谢您的回复，根据您的回答我是否可以这样认为：1水平油缸的有杆腔出来的油应该与竖直油缸的无杆腔相连，并且是两根油管。2油管既可以放在机器内部，也可以放在机器外部？麻烦您了，谢谢！！！

神吊1262 · 发表于 2011-8-26 23:00

怎么那么纠结呢，里面的油管有两根，都是垂直油缸的，油缸两侧各一根。水平油缸的油管在油缸壳上，不活动。

sunmeng · 发表于 2011-9-3 17:06

学习

laoyao041 · 发表于 2011-9-20 00:08

油缸上的两根管子都可以是回油管，只是加了个液压双向锁控制

boyou_g · 发表于 2011-10-9 10:45

呵呵
