急求

majing0370 · 发表于 2012-5-17 11:56

谁有单杠插销的原理图，单杠插销我怎么看不懂呢

huang051 · 发表于 2012-5-17 12:03

多了解就知道了，也是很简单的！~~

20吨吊 · 发表于 2012-5-17 12:20

知道没什么用

temp1206 · 发表于 2012-5-17 13:58

本帖最后由 temp1206 于 2012-5-17 14:06 编辑

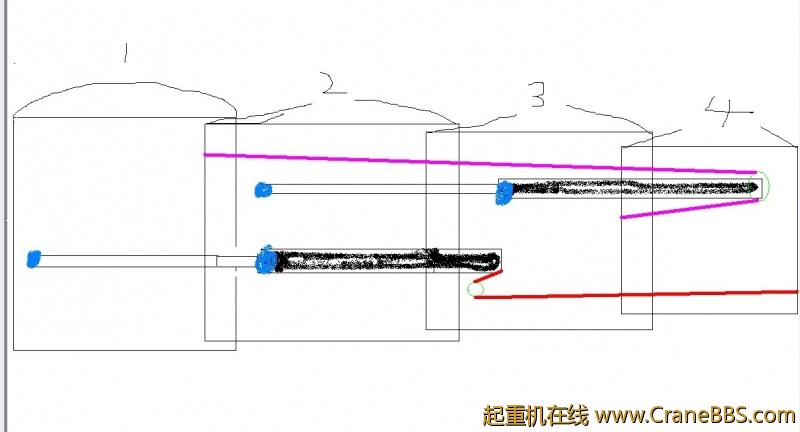

这是4节臂单杠插销原理图刚画的有点粗糙图上标注1为主吊臂粉色为3 4臂伸臂钢丝绳拉索红色为 3 4 臂缩臂钢丝绳拉索蓝色为油缸与吊臂的连接点（销子）绿色的事滑轮（伸臂的滑轮安装在伸缩油缸的顶端）大概就是这个样子应该很好理解了吧以前拆过的北起25吨就是这个原理不知道还有没有其他的原理

temp1206 · 发表于 2012-5-17 14:00

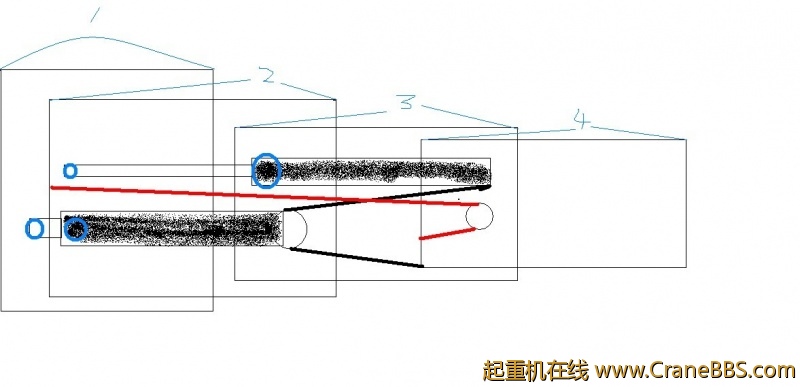

第二个图不是第二个图是失败的作品不知道咋回事怎么把第二个给传上来了就看第一个图就对了

123千斤顶 · 发表于 2012-5-17 14:25

123千斤顶 · 发表于 2012-5-17 14:26

看这个！！！:D

kaitao · 发表于 2012-5-17 18:13

很好

kaitao · 发表于 2012-5-17 18:30

刚才看到的哪些插销照片怎么没有啦？管理员为什么？

涿州123 · 发表于 2012-5-17 19:54

这不是单杠插销

威风吊装 · 发表于 2012-5-17 21:02

:victory:

唐山制造 · 发表于 2012-5-17 21:59

每次出杆只能出一节(先出前面的)，然后把油缸收回再出下一节，每节大杆有三个孔，怎么插销子我不懂汗……只能帮你这些

朋友 · 发表于 2012-5-17 22:38

回复 4# temp1206

你这是单杠吗

起重指挥 · 发表于 2012-5-18 06:28

4#不懂不要装懂，多丢人啊
