中联重科QY130V633提车记

中联李猛 · 发表于 2013-3-29 14:02

商丘
提的

汽修小子 · 发表于 2013-3-29 20:06

兄弟咋不上图了呢？

中联李猛 · 发表于 2013-3-30 21:19

继续往里走，有台300吨的.

中联李猛 · 发表于 2013-3-30 21:20

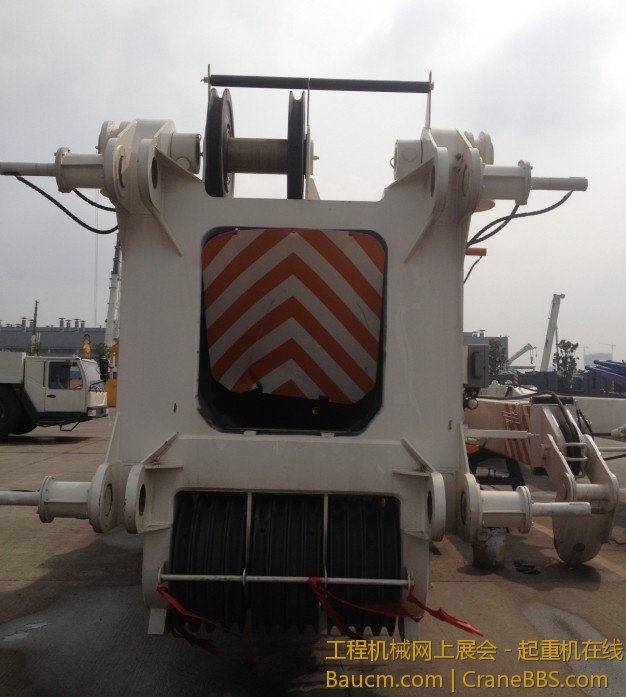

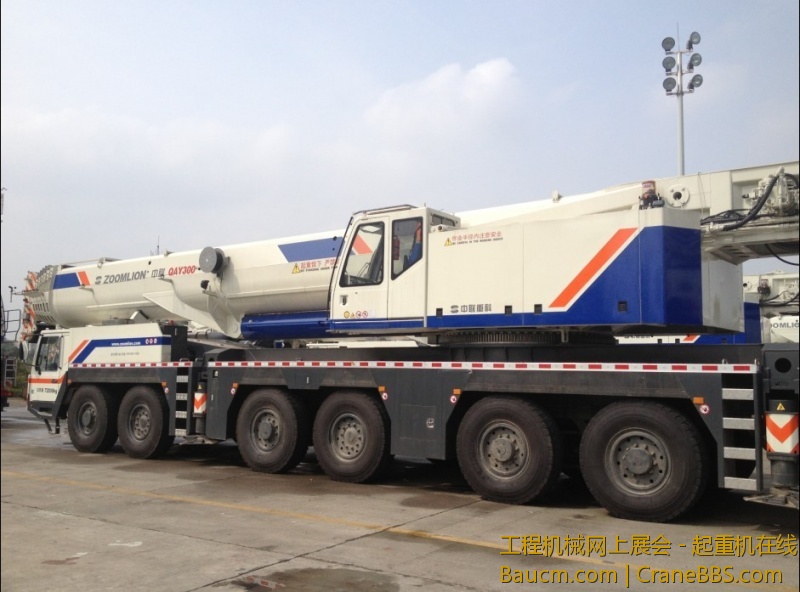

300V

中联李猛 · 发表于 2013-3-30 21:22

300V旁边就是客户要提的130V.客户要试车。

中联李猛 · 发表于 2013-3-30 21:22

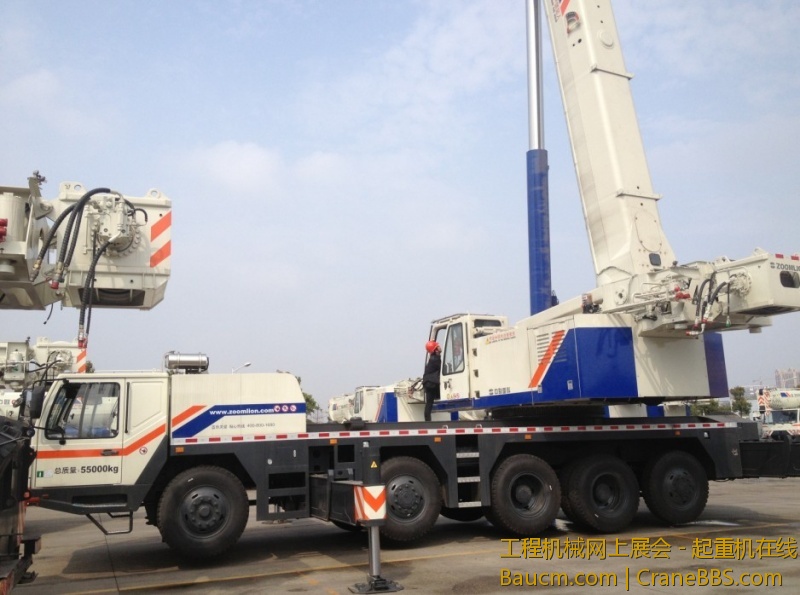

130v

中联李猛 · 发表于 2013-3-30 21:23

客户正在试车。

中联李猛 · 发表于 2013-3-30 21:23

客户正在试车。

中联李猛 · 发表于 2013-3-30 21:25

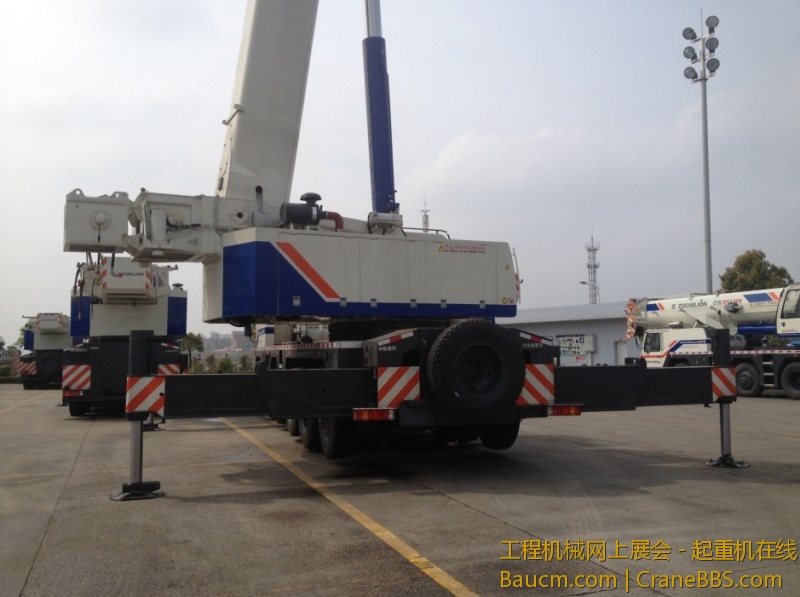

130V尾部特写

中联李猛 · 发表于 2013-3-30 21:26

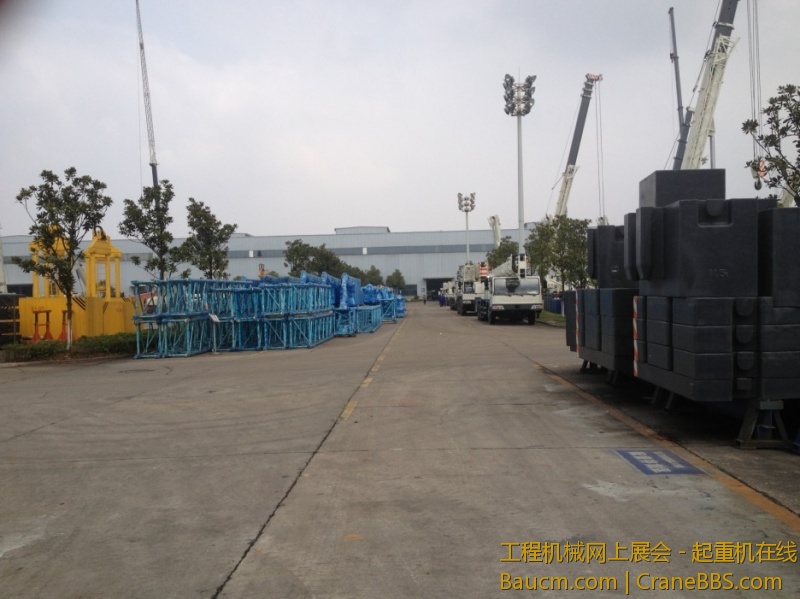

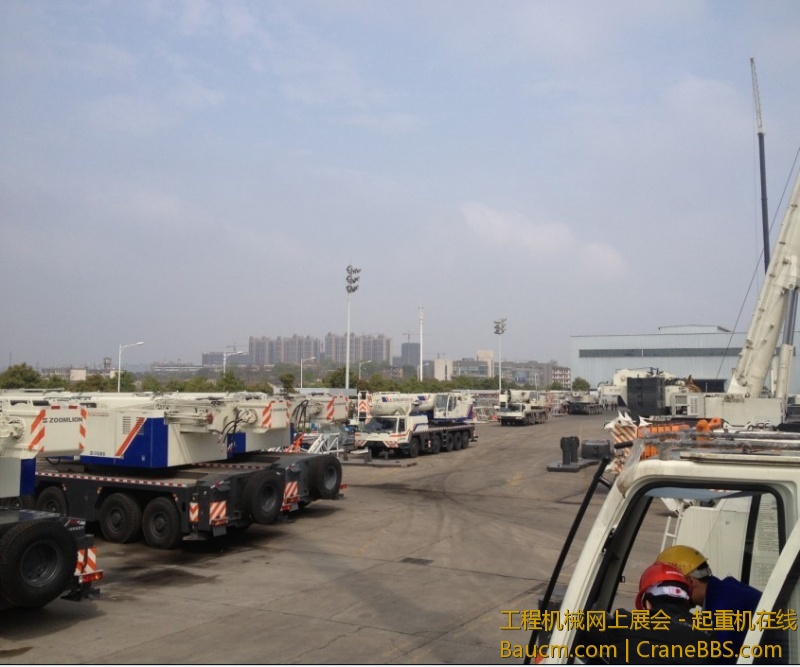

俯瞰成品库

hehehe · 发表于 2013-3-30 21:39

中联都出300吨的全地面了？

中联李猛 · 发表于 2013-3-30 21:59

hehehe 发表于 2013-3-30 21:39 static/image/common/back.gif
中联都出300吨的全地面了？

中联2000吨的全地面看来你还不知道。去年9月份下的线。10月份参加的上海bauma展。

中联李猛 · 发表于 2013-3-30 22:06

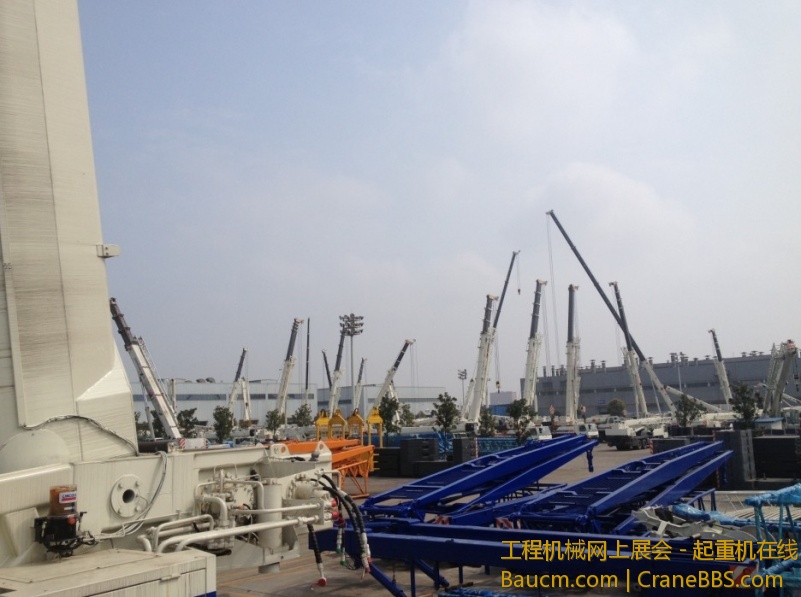

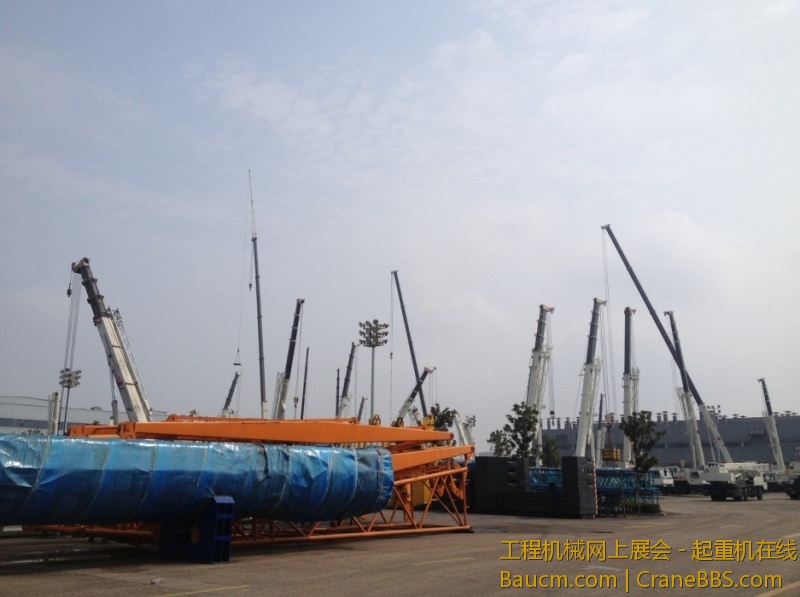

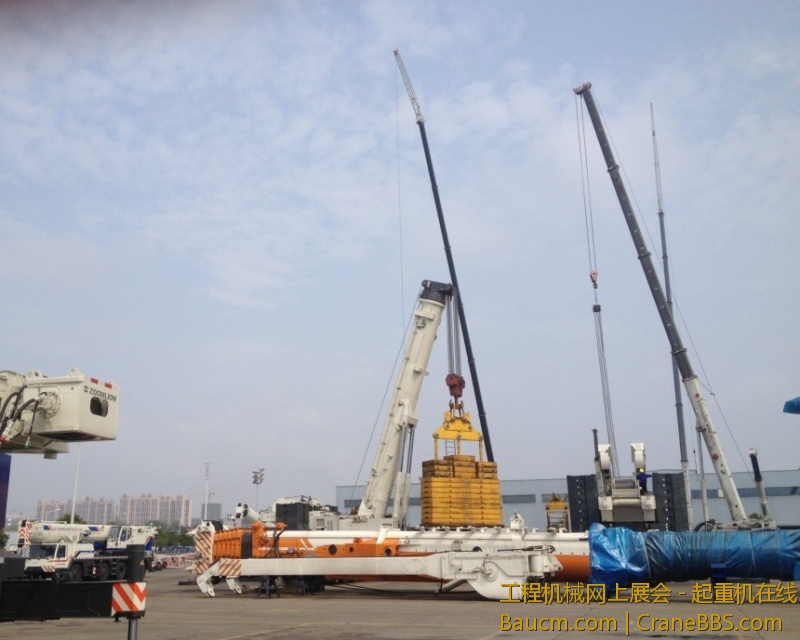

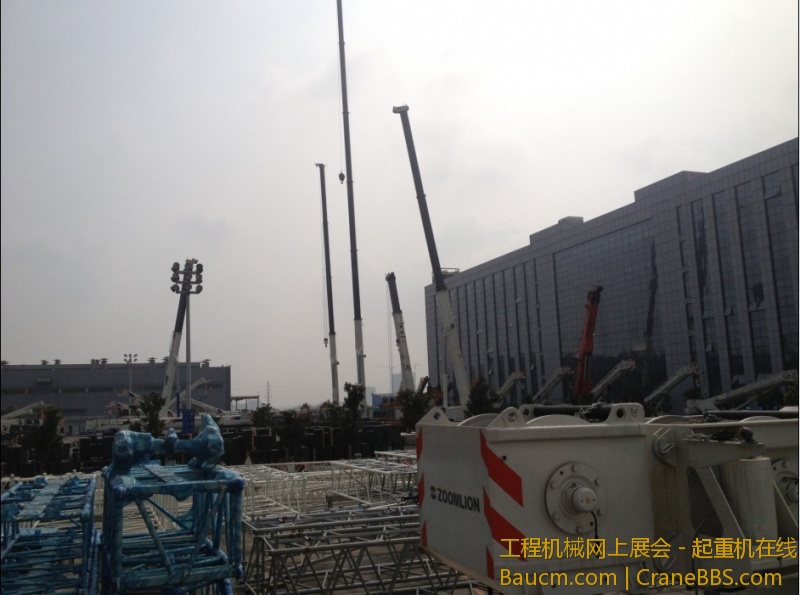

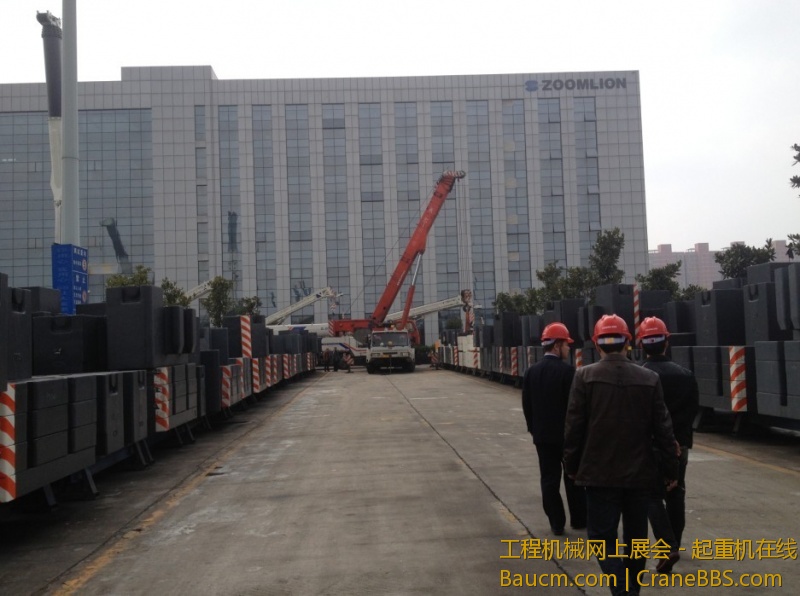

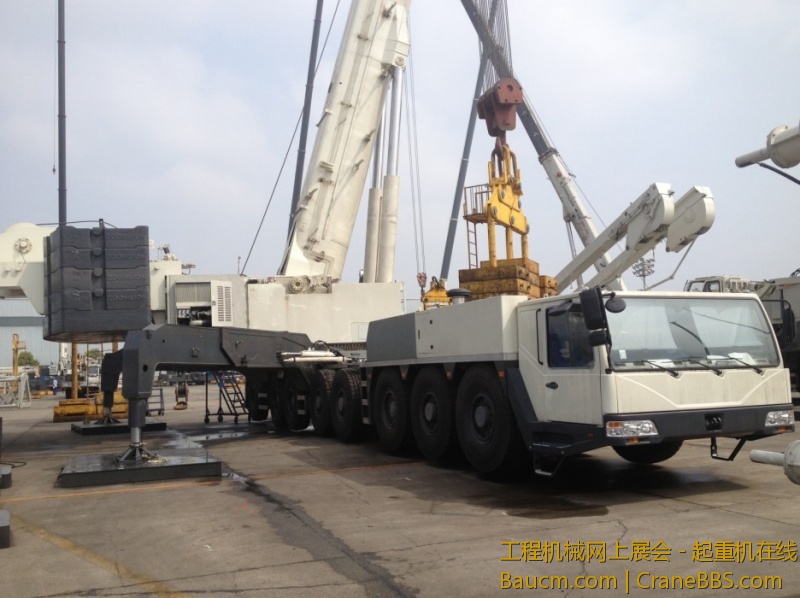

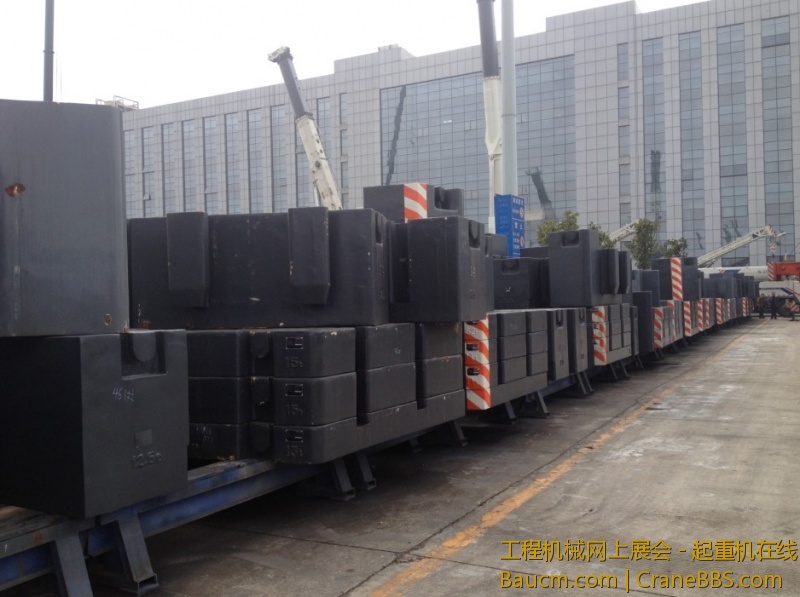

趁着客户在试车的时间。我也开始了自由活动，去产品调试区转了一遭。

中联李猛 · 发表于 2013-3-30 22:07

这个帖子好像关注不是很高啊。我还是先忙工作吧。先下了。。。。。

hehehe · 发表于 2013-3-30 22:37

中联的600T到1200T的怎么还没出来

中联李猛 · 发表于 2013-3-30 22:46

hehehe 发表于 2013-3-30 22:37 static/image/common/back.gif
中联的600T到1200T的怎么还没出来

600吨咱国家没这个型号，一般是800吨，然后是1200吨。中联3年前就有有800吨和1200吨了。

中联李猛 · 发表于 2013-3-30 22:56

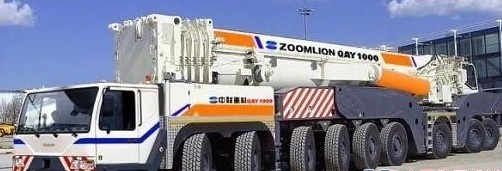

这是中联1000吨

柳州起重 · 发表于 2013-3-30 22:58

上图早些就会有更多人关注了

中联李猛 · 发表于 2013-3-30 23:02

睡觉了，我太累了、、、、

中联李猛 · 发表于 2013-3-30 23:03

睡觉了，我太累了、、、、

lj0312 · 发表于 2013-3-30 23:46

楼主用一张PS的图说是中联的1000吨，太吹了吧

dyang · 发表于 2013-3-30 23:46

中联李猛发表于 2013-3-30 22:06 static/image/common/back.gif
趁着客户在试车的时间。我也开始了自由活动，去产品调试区转了一遭。

23楼产品调试区右边那台带超起臂是2000吨吗?车上配重好多.

858 · 发表于 2013-3-31 19:51

李猛你好麻烦你给110V的资料给我说下

中联李猛 · 发表于 2013-3-31 20:44

本帖最后由中联李猛于 2013-3-31 20:46 编辑

858 发表于 2013-3-31 19:51 static/image/common/back.gif
李猛你好麻烦你给110V的资料给我说下

技术规格书
                                             QY110V633/27

1. 产品特点
QY110V汽车起重机是我公司为适应市场需求，运用多年设计制造移动式起重机的经验并结合国际先进技术设计开发的高性能、高可靠性起重机。该产品是机电液系统高度集中的高科技产品，并融合了部分全地面起重机技术。它将以其卓越的操纵性能、极佳的微动性能、巨大的起重能力和超常的起升高度而活跃于中国经济建设的各个领域。该产品适用于化工、矿山、油田、港口码头、建筑工地等场所的起重作业和安装工程。该产品不适合于电磁波较强的地区。
该产品是一种全回转、伸缩动臂式、电液比例控制的汽车起重机。采用本公司自制的全驾五桥专用汽车底盘，视野宽广，装饰豪华舒适，三桥驱动，三桥转向。
控制系统采用最新的带负载反馈电液比例换向阀及多联变量泵，开式、闭式结合的变量系统，使得各执行机构的工作能力充分发挥，双摇杆操纵，能实现主副起升、变幅、回转、伸缩诸机构之间的组合动作，极大地提高了起重机的工作效率。具有操作轻便、灵活，工作平稳可靠，无级调速等特点。在液压系统中，设有溢流阀、平衡阀、液压锁、制动阀等安全装置，以防油路过载及避免由于油管破裂而引起的意外事故发生。
本产品还配备了力矩限制器等多种安全装置和齐全的照明系统，可保证操作安全可靠，并便于夜间作业。

2. 整机规格
2.1产品型号
汽车行业型号：             ZLJ5550JQZ110V
工程行业型号：             QY110V
产品特征号：             QY110V633

2.2 主要技术参数
项       目数值备注
性能参数最大额定总起重量       kg 110000
基本臂最大起重力矩 kN.m 4400 5.5m幅度
最长主臂最大起重力矩 kN.m 1880
主臂最大起升高度       m 58.5 不考虑吊臂变形，括号内数值为加上加长臂的值
副臂最大起升高度       m 77 / (85)
工作
速度主卷扬单绳最大速度m/min 110 第四层
副卷扬单绳最大速度m/min 70 第三层
起重臂伸出时间       s ≥600 600s是发动机在最高设定转速时的理论值。
起重臂起臂时间       s ≥80
回转速度             r/min ≤1.5
行驶
参数最高行驶速度          km/h 72
最大爬坡度             % 40
最小转弯直径          m 23
最小离地间隙          mm 280
尾气排放限值符合标准规定 GB3847-2005
GB17691-2005 国Ⅲ
百公里油耗             L 75
质量
参数行驶状态自重（总质量） kg    54900
整车整备质量          kg 54705
前桥轴荷             kg 19900
后桥轴荷             kg 35000
尺寸
参数外形尺寸(长×宽×高)    mm 14690×3000×3900
支腿纵向距离          m 7.67
支腿横向距离          m 7.8（全伸）、5.3（半伸）
主臂长                m 12.8～57.5
主臂仰角                ° -1.5～82
副臂长                m 11、18.6
副臂+加长臂             m 26.6
副臂安装角             ° 0、30
底盘型号 ZLJ5553 特征号：ZLJ5553V3
类别二类
发
动
机型号 WP12.430N
额定功率    kW/r/min 316 1900r/min时
最大输出扭矩 N.m/r/min      2060    1000-1400r/min时
生产企业中联重科股份有限公司
