偷拍太重C660履带起重机惊险过程

北起12 · 发表于 2012-5-19 18:02

中午坐公交车回学校的时候看见远处矗立着蓝色塔臂，刚好下午没事，决定去看看是哪家的履带起重机，顺便拍照！中午吃过饭后顺着那个方向走啊，走啊，走了二十几分钟，拐了好几个弯（太原西站附近路况极差，而且都是弯路，死胡同），终于来到了这个大家伙附近，定睛一看，不是我预想的德马格（蓝色臂架），竟然是太原重工自制，很震惊，很高兴，为太重加油，正在厂区调试！我很欣喜，但是围墙很高，我问了过路的阿姨怎么进去，她给我指了大门的位置，我顺路去了！

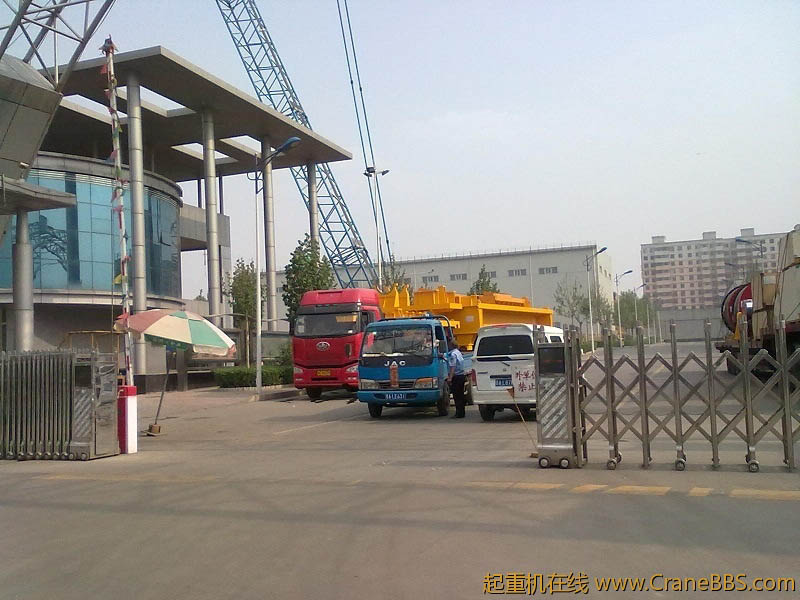

来到门口

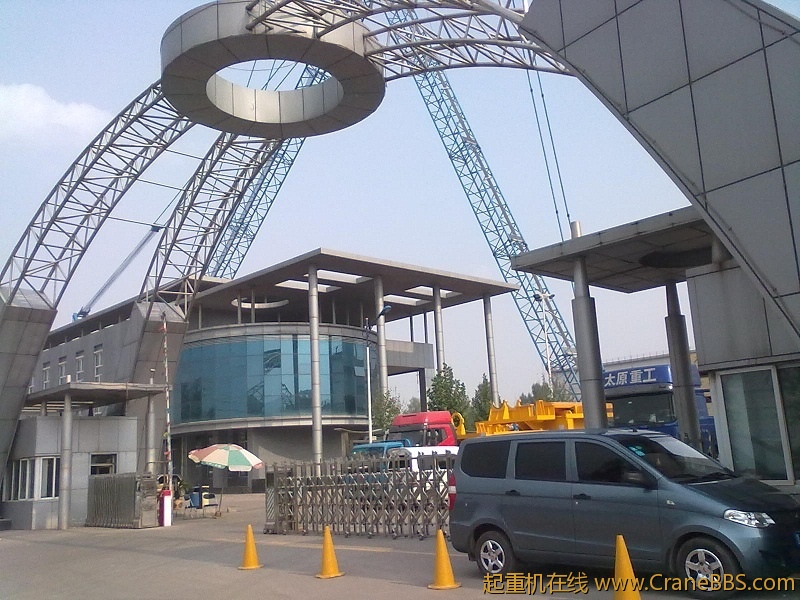

太重尚庄制造基地

北起12 · 发表于 2012-5-19 18:05

来到门口看见门口好几个保安在那，心想怎么办？犹豫了一会，看着那几个保安去检查那个挂车了，我就从小门溜进去了！嘿嘿！心跳加速哦！

北起12 · 发表于 2012-5-19 18:05

北起12 · 发表于 2012-5-19 18:08

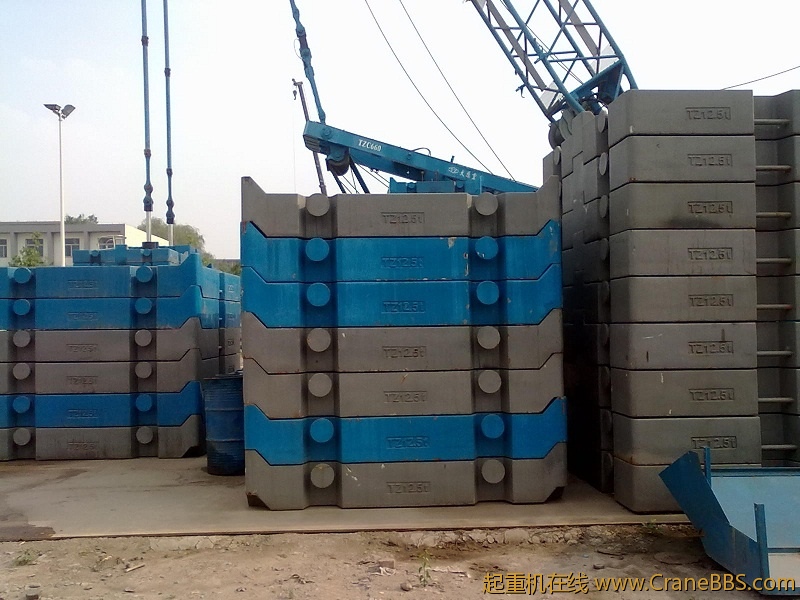

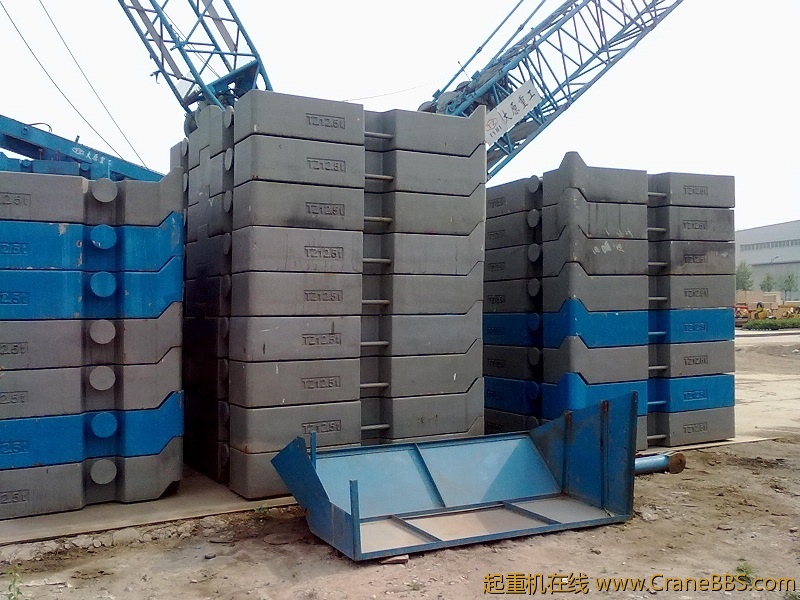

进去就往左径直走去，来到了它的硕大的身躯旁边！这么多12.5吨的配重！

北起12 · 发表于 2012-5-19 18:10

北起12 · 发表于 2012-5-19 18:19

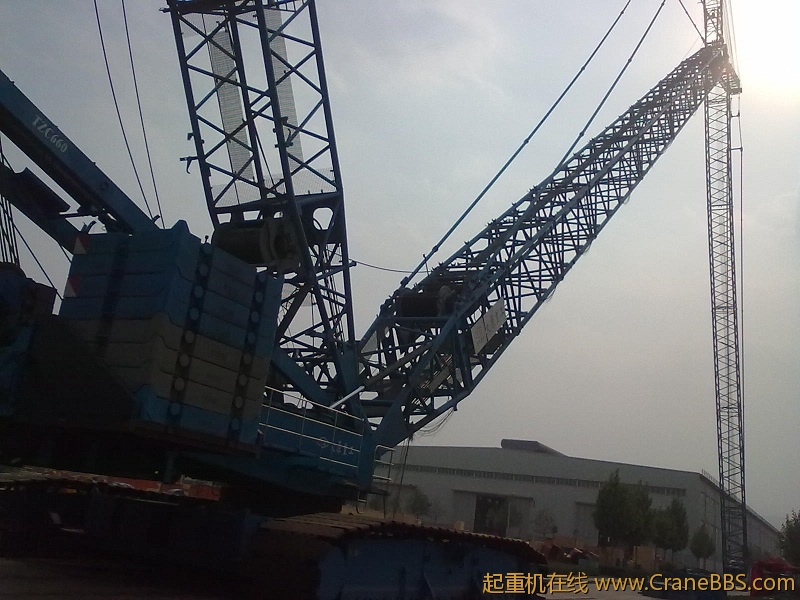

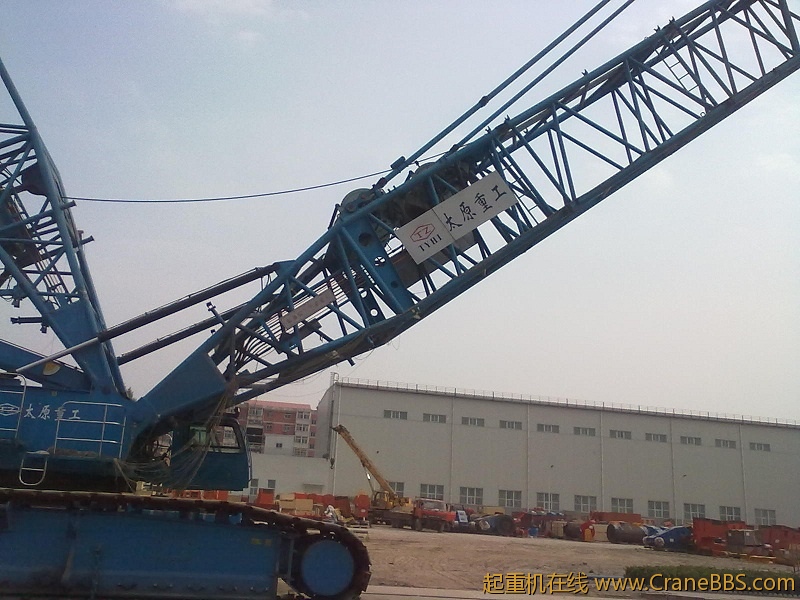

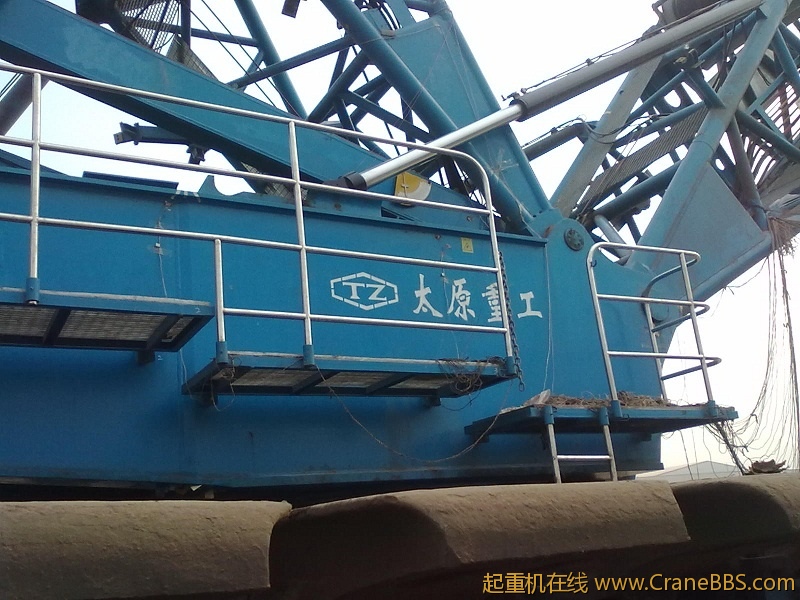

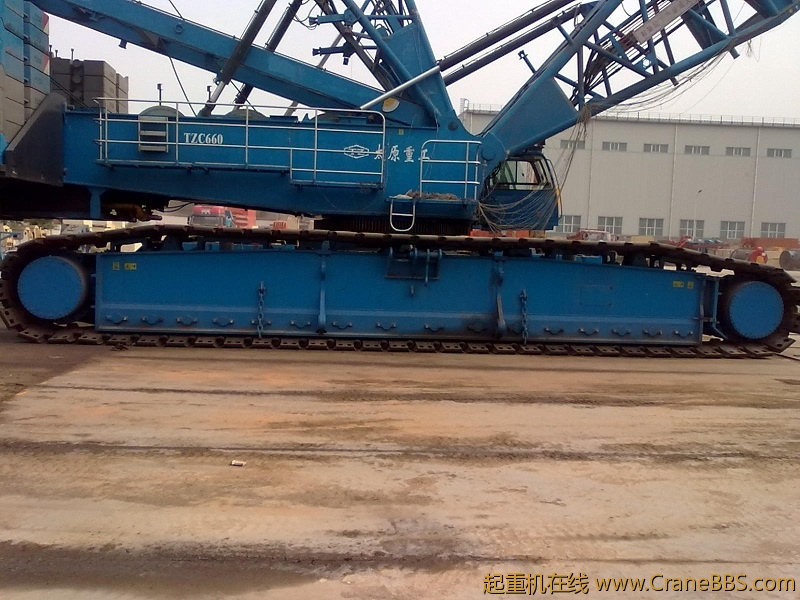

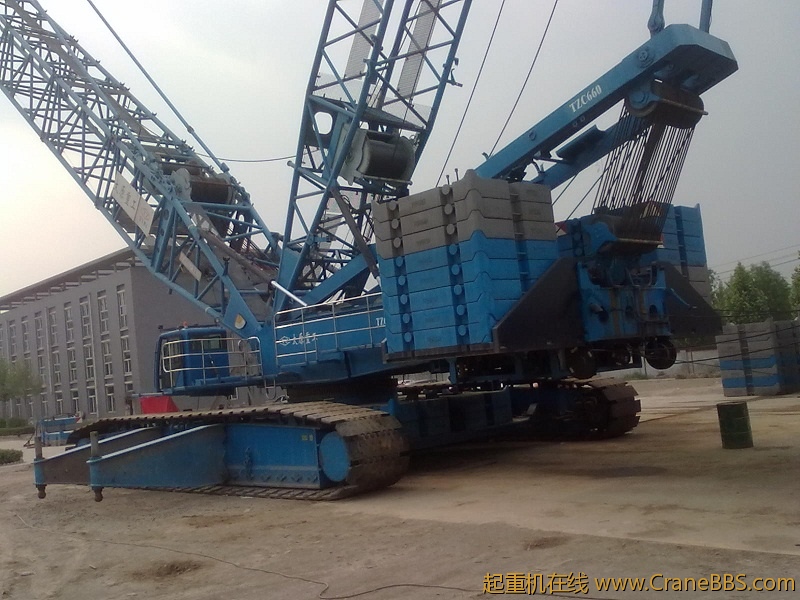

先照了几张整体照片！

北起12 · 发表于 2012-5-19 18:21

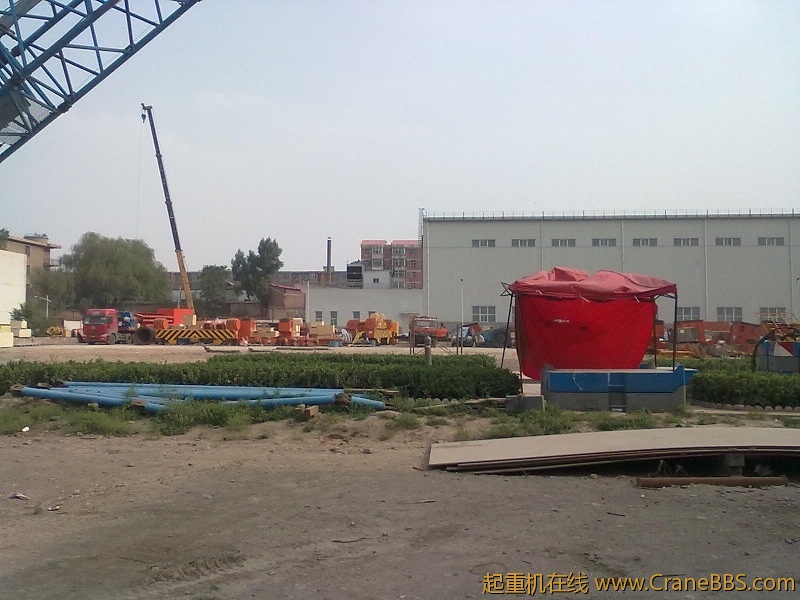

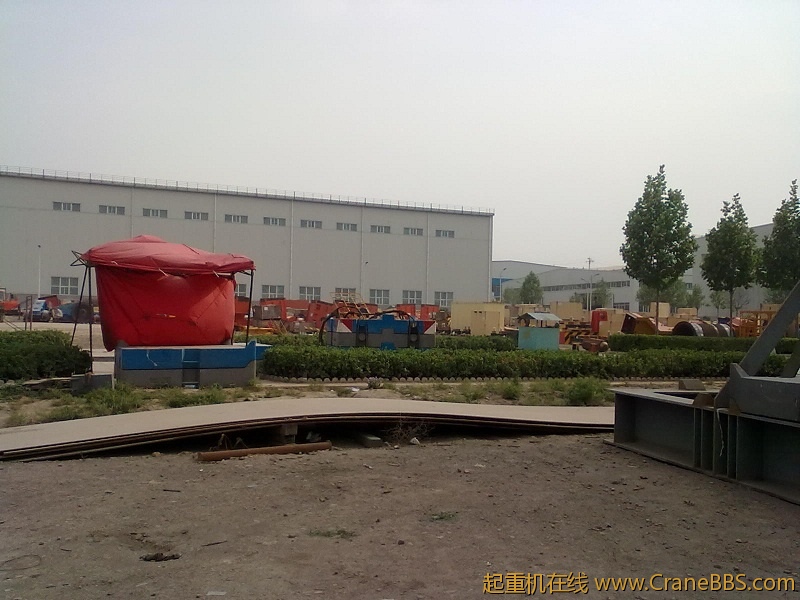

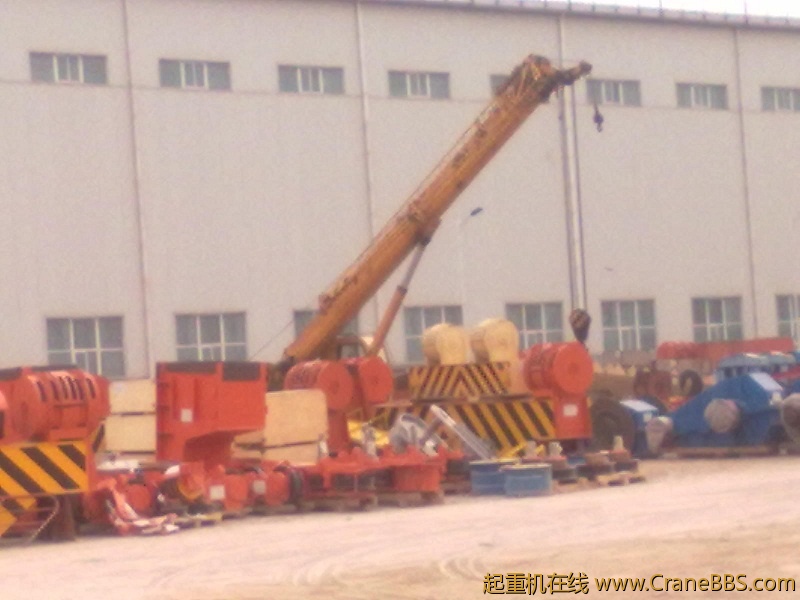

远处厂房和成品区，还有两台25吨徐工车在装车！

kllzxc · 发表于 2012-5-19 18:21

好帖，沙发~

涿州123 · 发表于 2012-5-19 18:25

继续发展

玉龙飞侠 · 发表于 2012-5-19 18:26

呵呵，太重生产的煤矿上的一些设备确实非常不错

北起12 · 发表于 2012-5-19 18:29

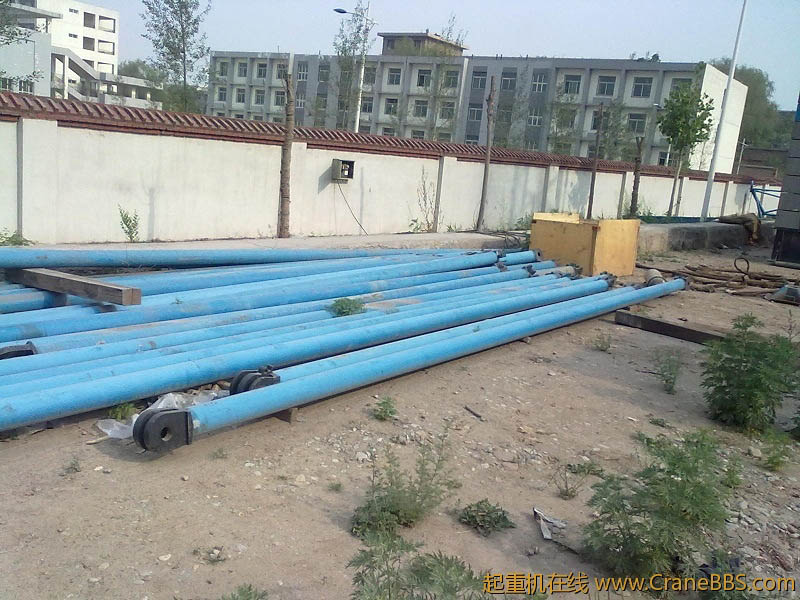

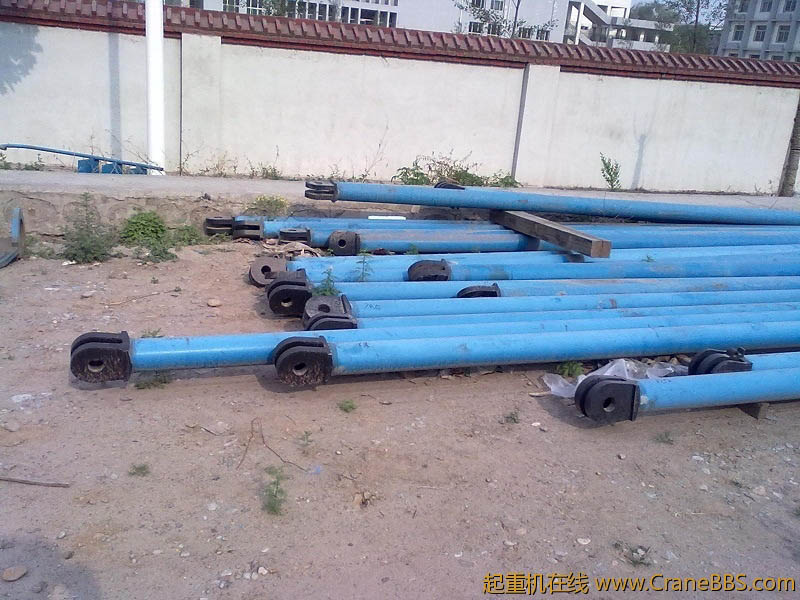

地面上受拉二力杆!

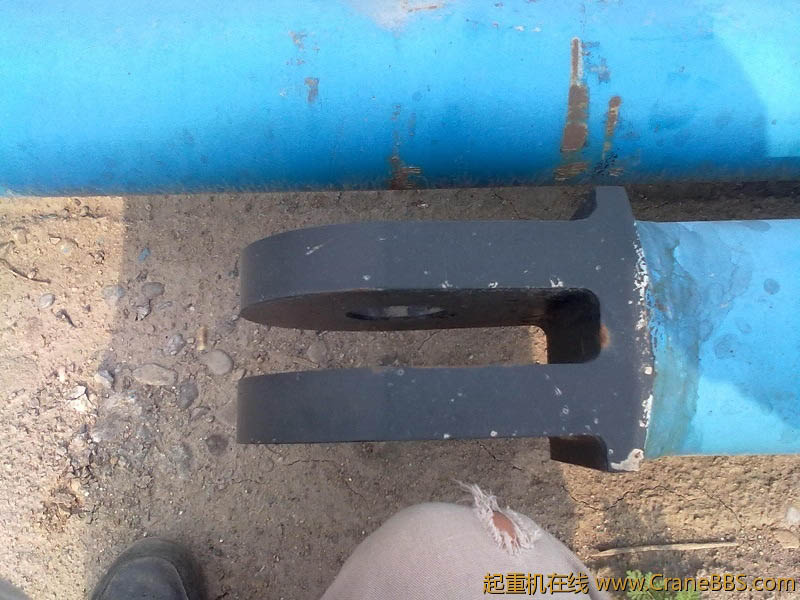

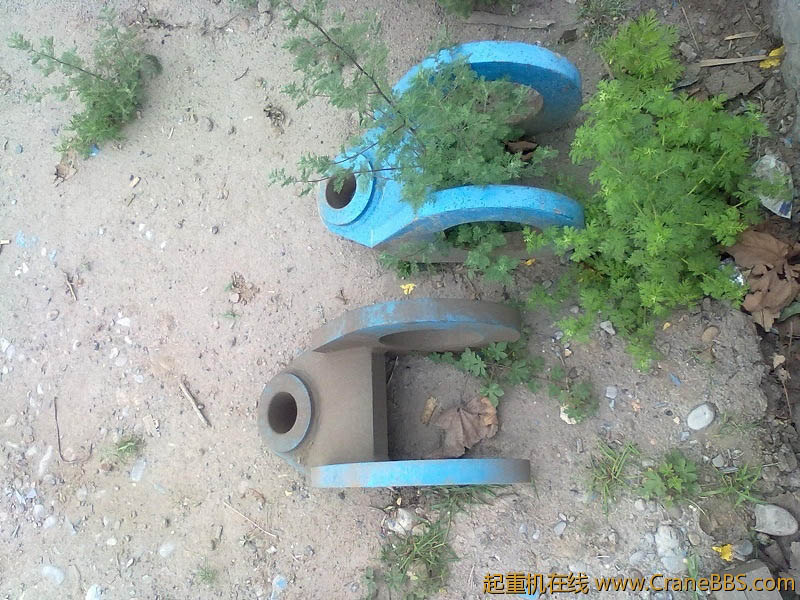

节点处细节！

这个东东，在垂直方向的两个受拉接点！

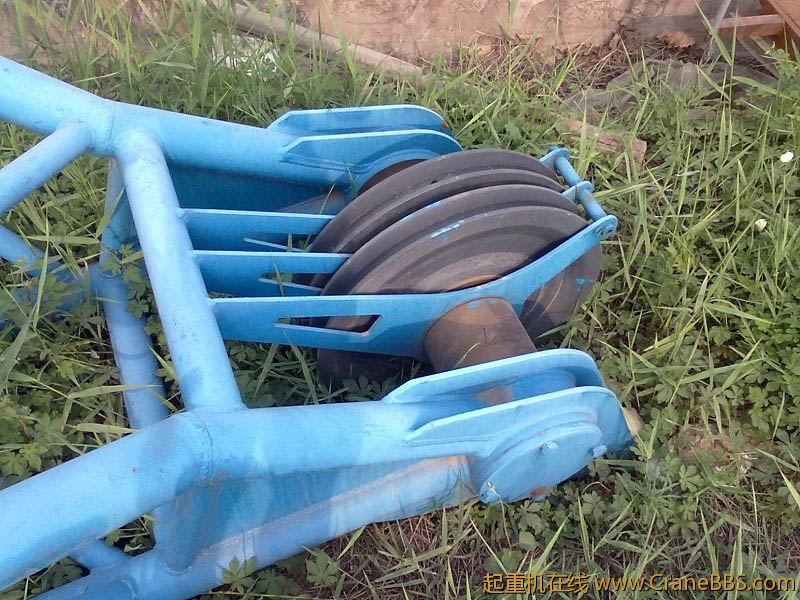

臂端的一节，端部带两个定滑轮

八吨的单钩！

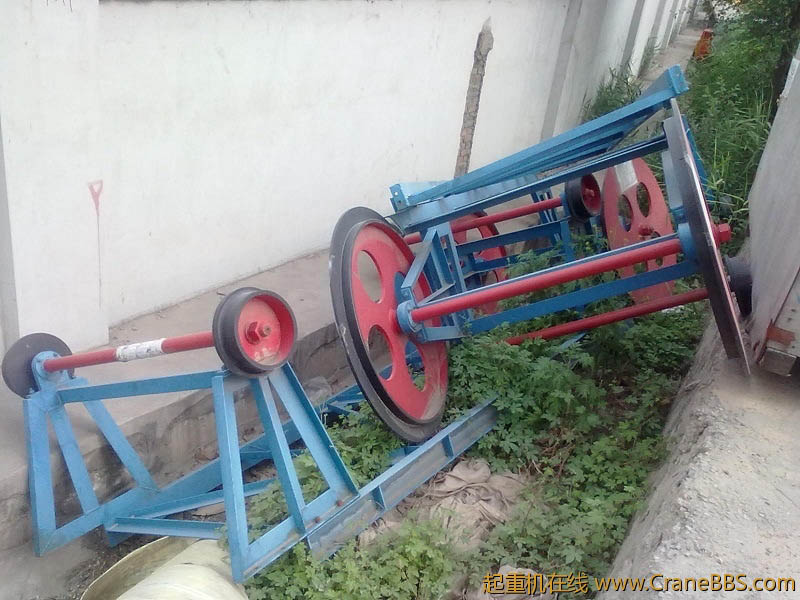

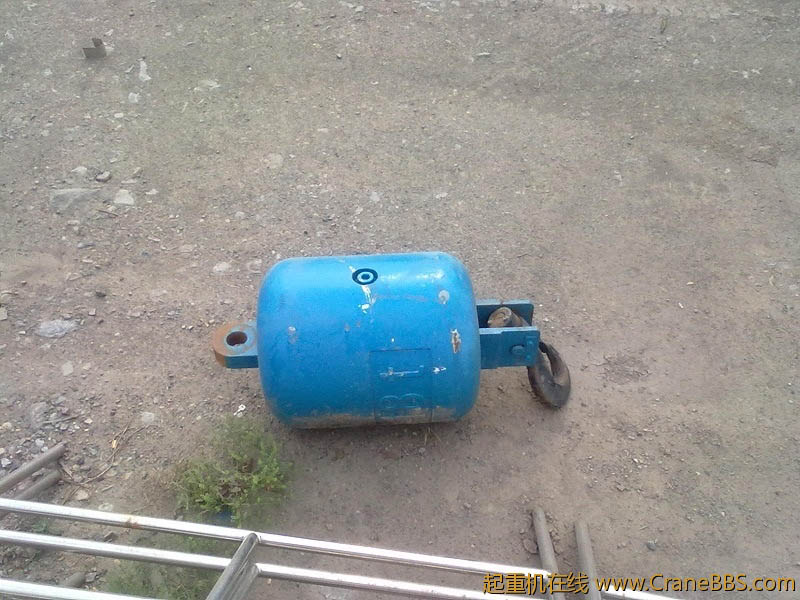

这个可能不是这个车上的，像是桥式起重导向小车

huangrongsheng · 发表于 2012-5-19 18:30

{:3_64:}

北起12 · 发表于 2012-5-19 18:34

变幅桁架后的配重，上边靠两个垂直油缸调节桁架受力的大小！

油缸上背压阀！

xuejiao · 发表于 2012-5-19 18:37

有的照片最好转过来

qzj2009 · 发表于 2012-5-19 18:38

厉害啊

qyu0635 · 发表于 2012-5-19 18:38

照片也没有调整好啊
不过还是感谢分享

北起12 · 发表于 2012-5-19 18:40

这两个油缸的四根油管分别靠左右两个油管卷盘与主机相连！另外两根钢丝绳控制摆动幅度的吧！

北起12 · 发表于 2012-5-19 18:48

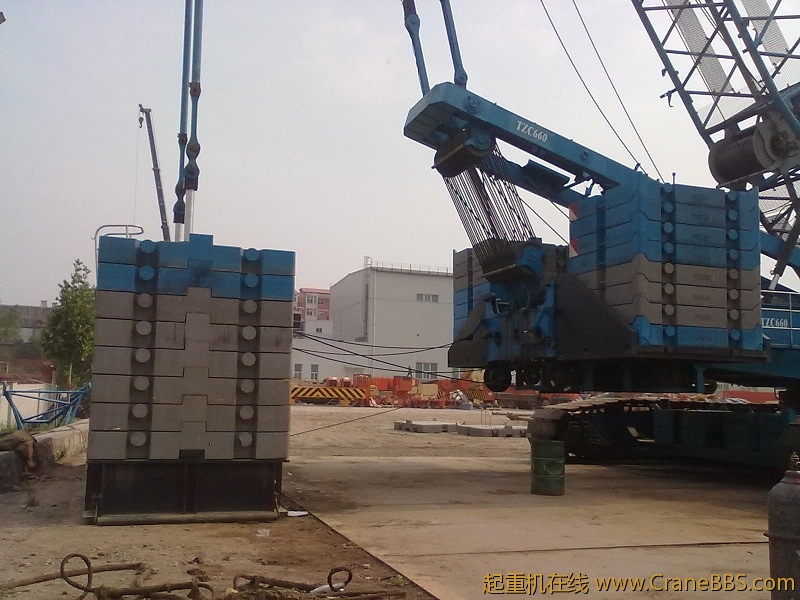

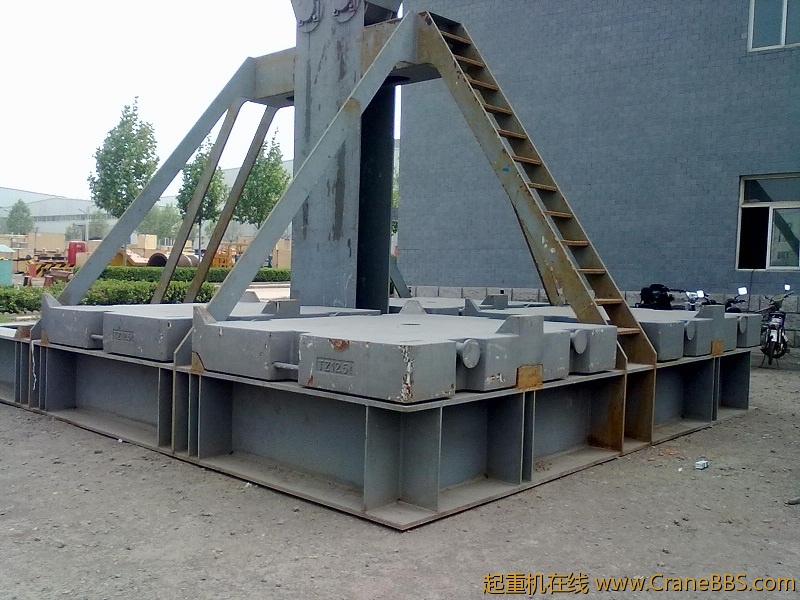

强大的配重，后边地上的就400吨左右了！

北起12 · 发表于 2012-5-19 18:54

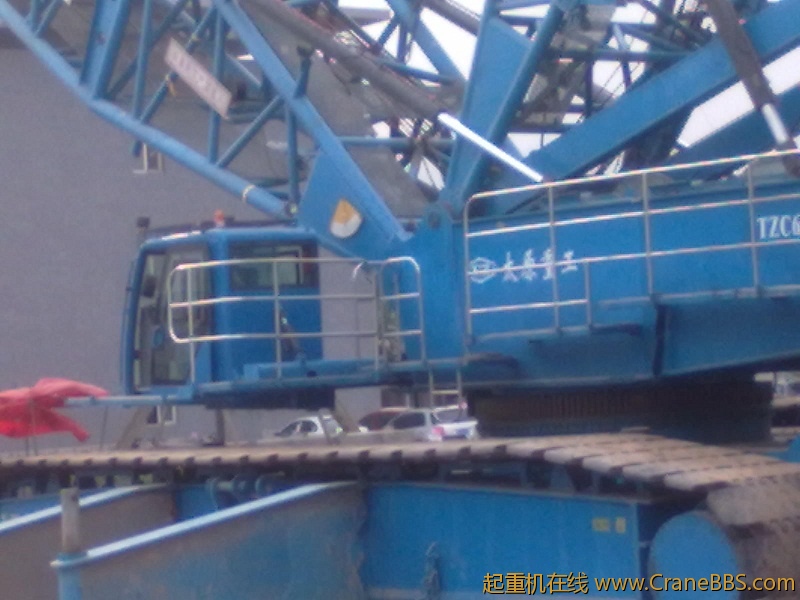

操作室，里面有个可恶的司机（我正在拍发动机的时候他突然启动，我听见一声"fire"然后就是发动机的轰鸣声，本来都有点害怕，心都提到嗓子眼了！）我赶紧跑了！哈哈

北起12 · 发表于 2012-5-19 18:59

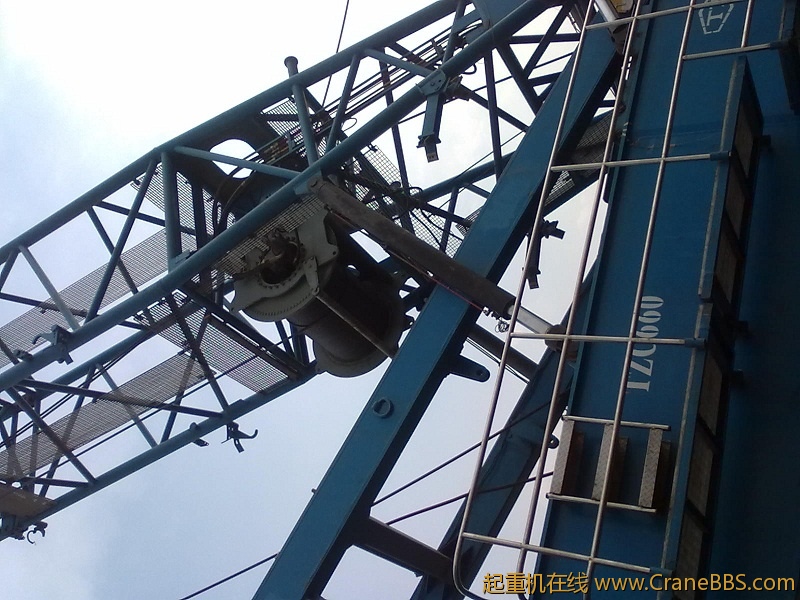

这个应该是塔式副臂的变幅卷扬

一只小小猫 · 发表于 2012-5-19 18:59

哈哈楼主有做间谍的潜质！！！辛苦了！！！！！！！！！！！！

北起12 · 发表于 2012-5-19 19:03

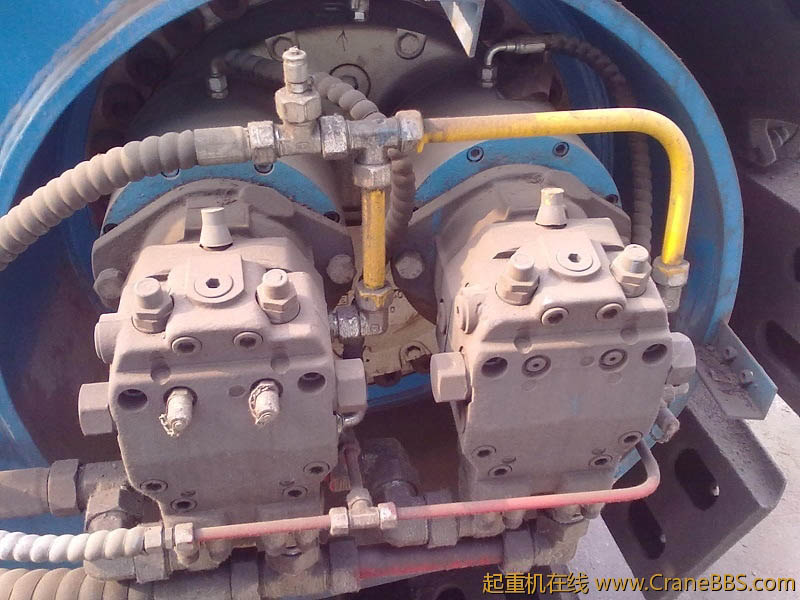

行走机构的双马达！这个应该是摆线马达！低速大转矩

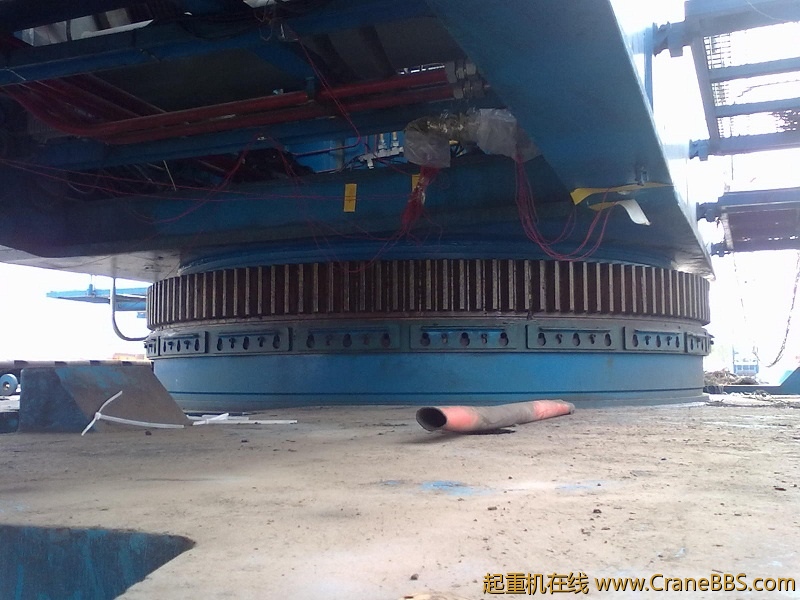

外啮合回转支承！

内侧的垂直油缸，安装行走机构用的

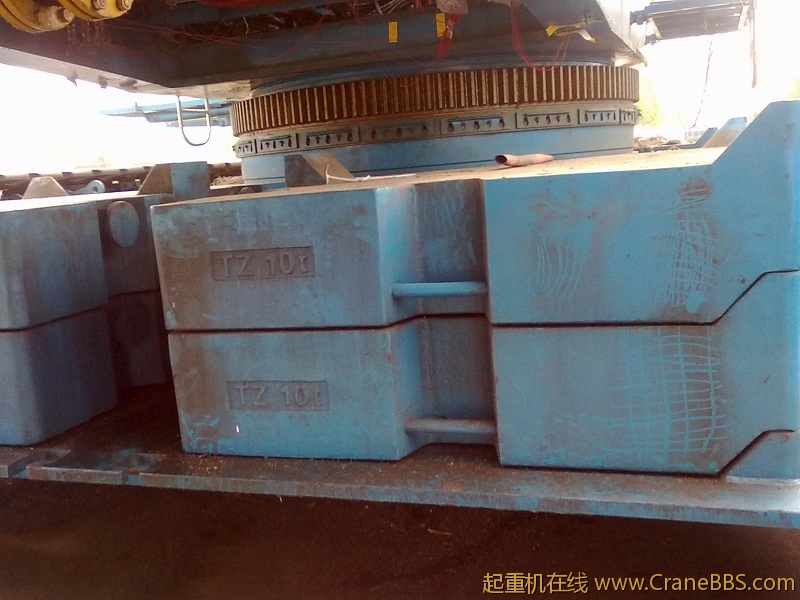

下面的配重

北起12 · 发表于 2012-5-19 19:12

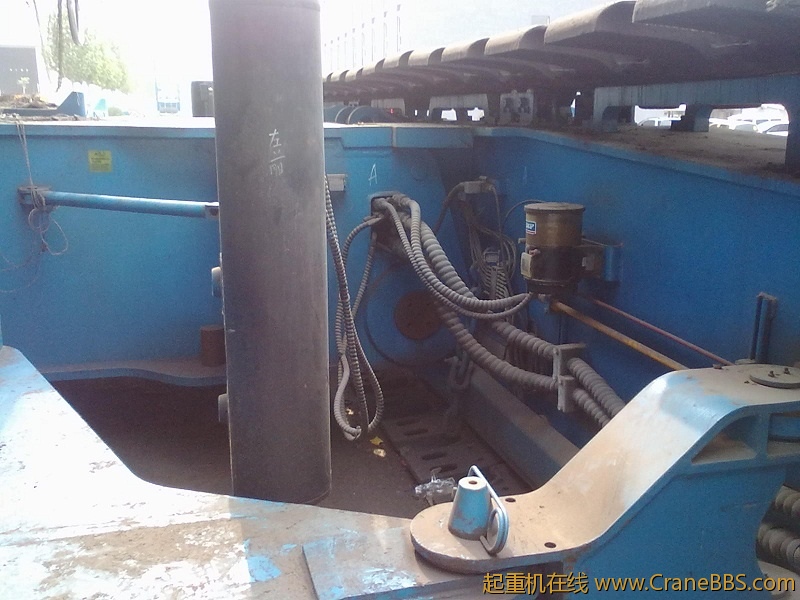

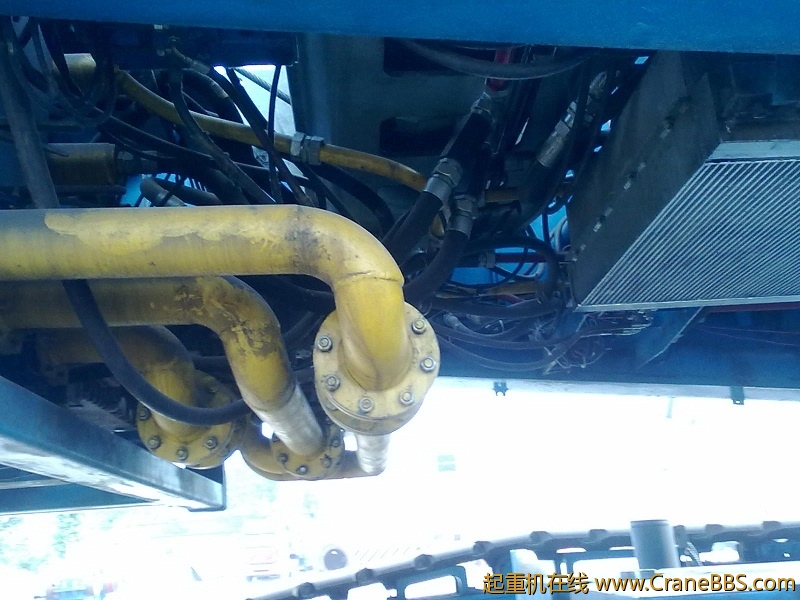

液压油管很粗，黄的应该是吸油管，油箱是很大的长方体，用钢板焊接，上边没有油漆！

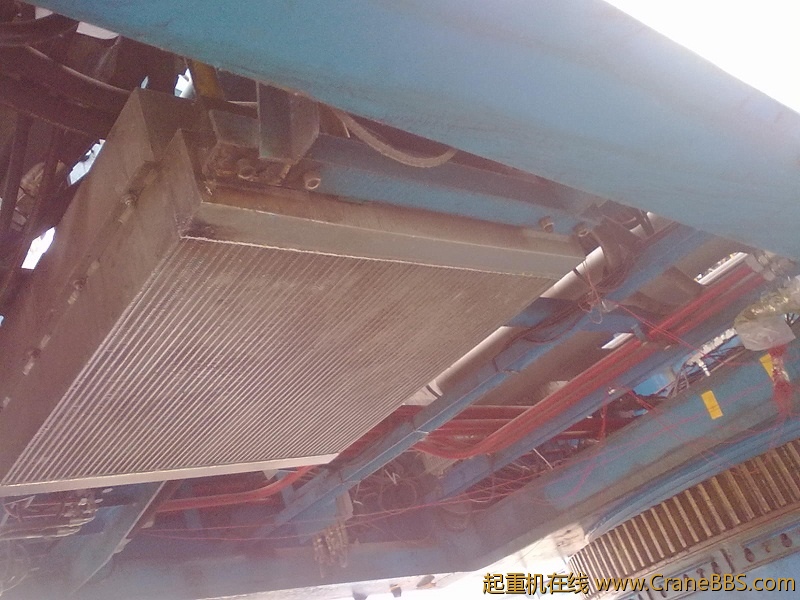

散热器，配管有点乱，油管都是无缝钢管和软管，管路接头处到处漏油，地上洒了一大片液压油！

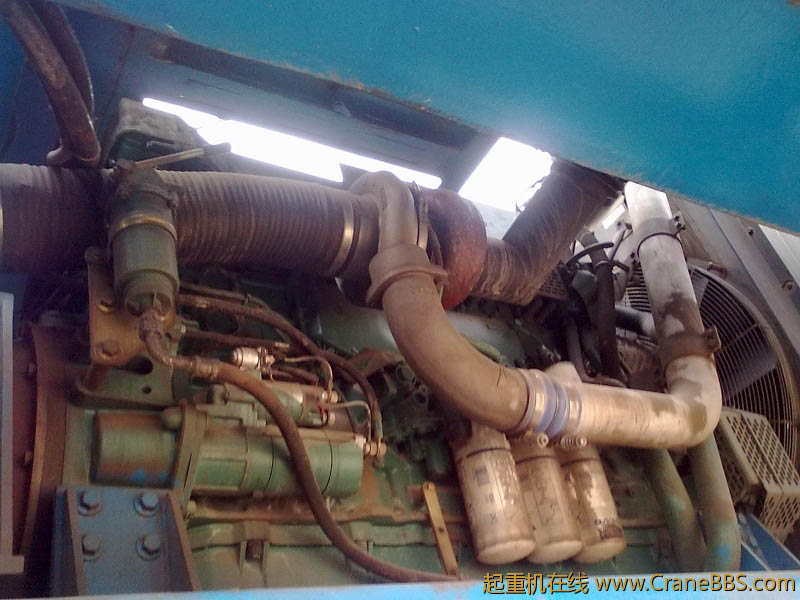

发动机，正在拍这个的时候发动机突然启动，发动机铭牌及三个主泵没来得及拍，看外观是都是齿轮泵!

北起12 · 发表于 2012-5-19 19:15

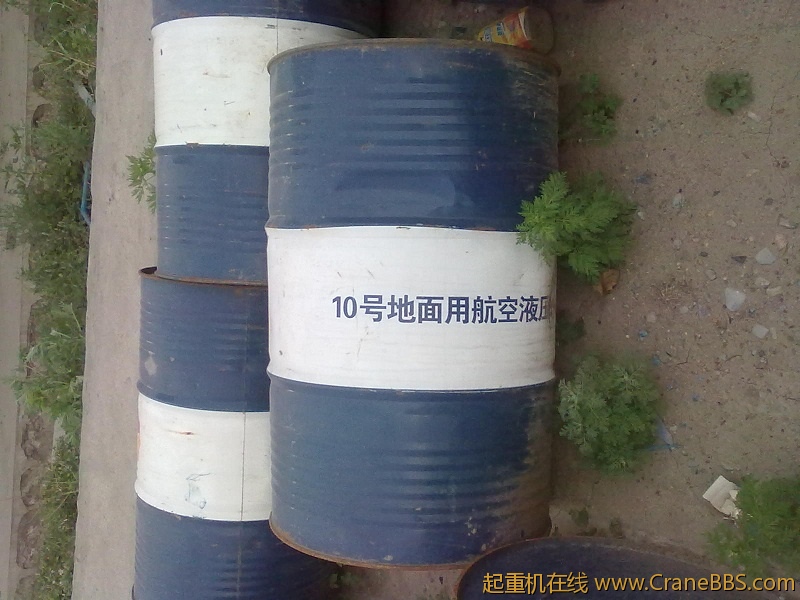

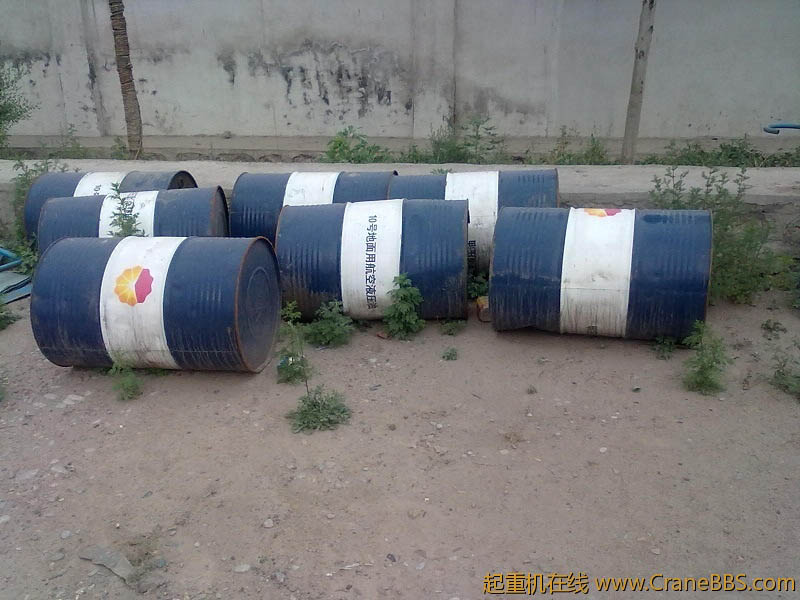

10#地面用航空液压油，昆仑的吧！

旁边放了十来个油桶！

北起12 · 发表于 2012-5-19 19:18

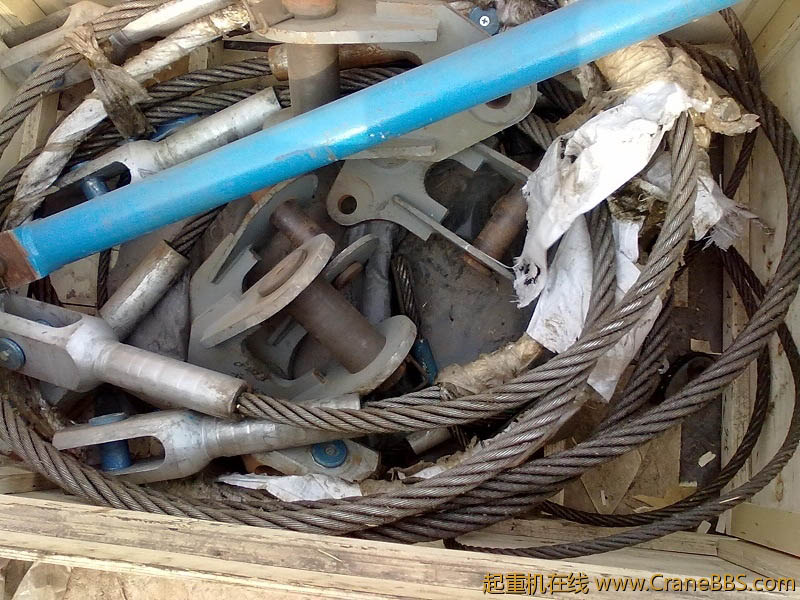

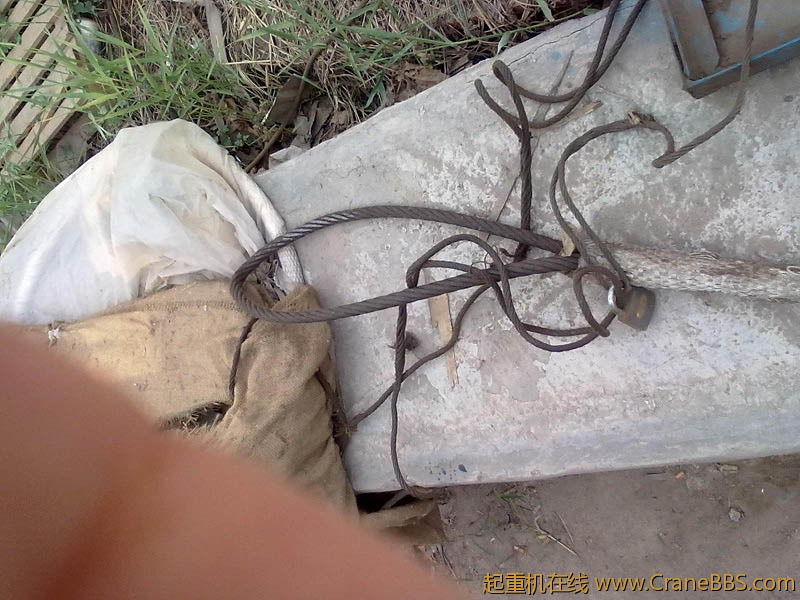

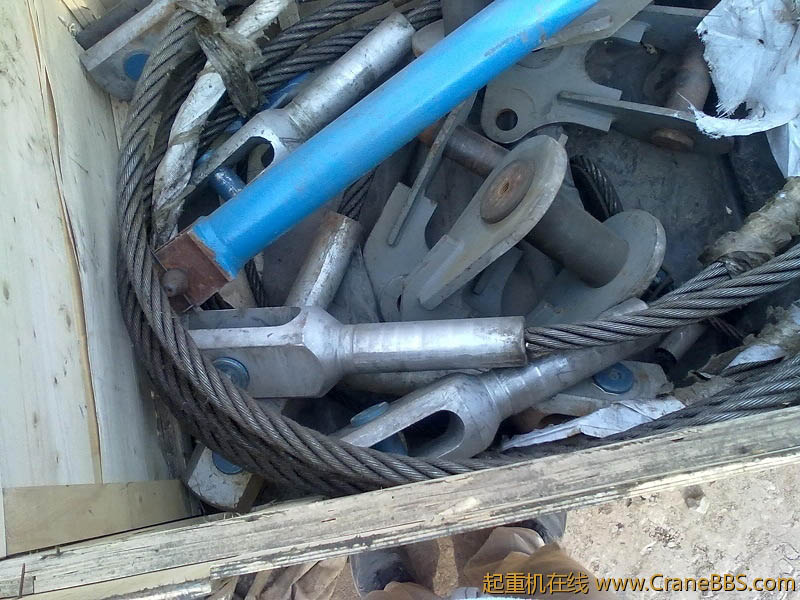

箱子里的绳索和吊具

北起12 · 发表于 2012-5-19 19:19

上边图里的三环锁是个亮点，呵呵！

miaoxiaoyu1314 · 发表于 2012-5-19 19:30

不错啊

北起12 · 发表于 2012-5-19 19:30

这台起重机的金属结构焊接工艺很好，强度估计不是问题，，这应该是太重的限量版，可能是第一台660吨级别吧（我猜的），但是液压系统和操控性不知道怎么样了，操作室不错，呵呵！拍完后我就偷偷的溜出去了，那个保安看到我了，我们相视一笑，他没拦我，呵呵！

在外边拍了一张，还是很强大

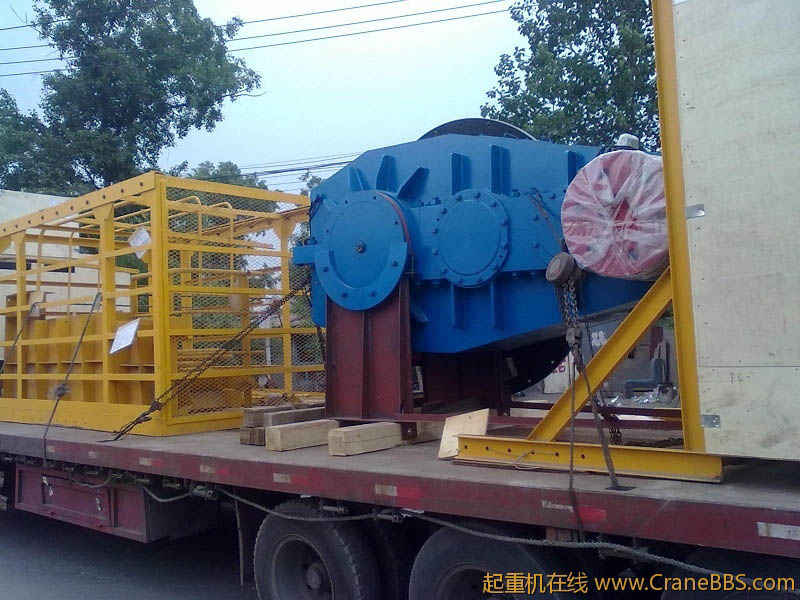

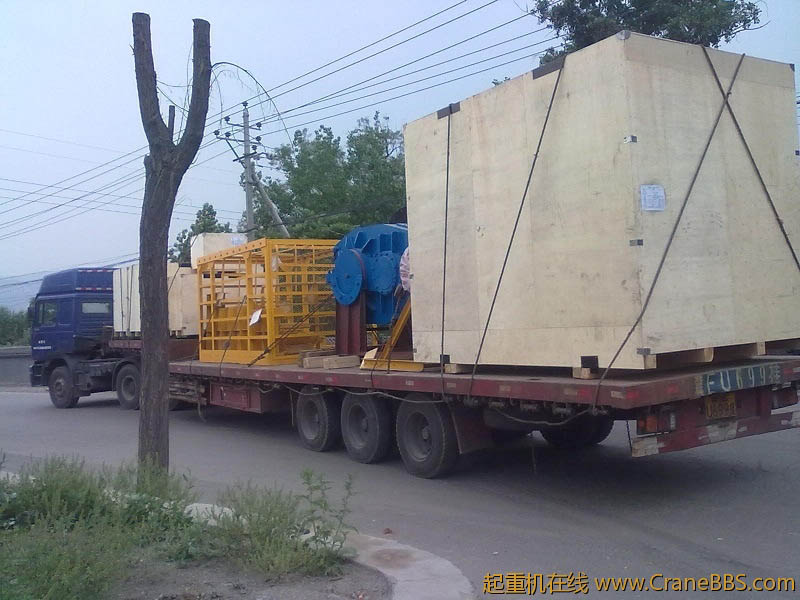

从里边出来的半挂车，上边大型减速机

然后步行回学校！总的来说这次偷拍很刺激，很好玩！收获很大！呵呵！继续关注它！

坎坎坷 · 发表于 2012-5-19 19:57

敞亮啊

李金文 · 发表于 2012-5-19 20:20

还在试验阶段。这下履带吊市场又多了个品牌。

福顺 · 发表于 2012-5-19 20:20

楼主真牛:victory::victory::victory::victory::victory:

20吨吊 · 发表于 2012-5-19 20:32

好图呀

east-flying · 发表于 2012-5-19 20:49

话说这车有浓郁的某某大学风格啊！有些细节处理不是很好，显然没经验！
楼主不要着急，以后的太重还会做660吨轮式桁架臂、500和1200吨全地面以及1200吨伸缩臂履带，等着看吧，哈哈！

洪昱111 · 发表于 2012-5-19 20:49

{:2_30:}

花小煈 · 发表于 2012-5-19 21:22

:victory:

王志萍 · 发表于 2012-5-19 21:31

裤子烂了！:lol

btgs · 发表于 2012-5-19 21:37

以前太重以粗糙著称，看来现在也没啥进步

majing0370 · 发表于 2012-5-19 21:52

:):)

仰头工作 · 发表于 2012-5-19 22:01

支持楼主！支持太重！

hyl20051112 · 发表于 2012-5-19 22:28

有一台绝对不是徐工25吨吊车。
