徐工2000吨履带吊泉州石化炼油建设项目

FDS321 · 发表于 2012-8-16 13:21

本帖最后由 FDS321 于 2012-8-16 13:25 编辑

中石化泉州炼油建设项目--徐工2000吨履带吊

此文为转帖--发前  去掉了  相关的渲染部分

   8月1日，中石化第十建设公司承建的中化泉州惠安1200吨/年炼油建设项目中，徐工2000吨履带吊与利勃海尔750吨履带起重机紧密配合，将直径约4.5米、长达28米、重达740余吨的渣油第一反应器吊装就位。这是徐工2000吨履带起重机继湖北武汉、广东茂名石化工程吊装后又一吊装

      直击现场，XG2000吨履带吊当主力
      由于徐工2000吨履带起重机自拆装分体式转台等关键技术的应用，克服狭小场地的限制，如期进入现场。经多名工程师反复讨论、勘查、论证，最终确定了双机抬吊递送的吊装方法。徐工2000吨履带起重机将采用54米主臂超起、16米起吊半径工况进行施工，该工况下最大额定起重量为745吨，意味着此次吊装负载率高达85.2%；利勃海尔750吨履带起重机在整个吊装过程中，辅助配合溜尾，采用42米主臂、12米工作半径工况协同。

   安全高效，添彩国产装备应用时刻
      下午2点半，本是酷热难耐的天气突然开始扬起阵阵风声，随着指令下达，徐工2000吨履带起重机与利勃海尔750吨首尾呼应、紧密配合，同时起吊，缓缓将重达740吨的渣油第一反应器抬起一定高度后，作为主吊车的徐工2000吨又继续提升重物，直至将其顺利竖立起来；随后，利勃海尔履带起重机脱钩，徐工2000吨履带起重机侧向带载行驶一段距离后，随即回转将重物稳稳悬在底座上空，在工作人员的配合下，顺利将渣油第一反应器安装就位，整个过程持续1个半小时。

      硕果累累，以实力赢得更大挑战
      据悉，徐工2000吨履带起重机是中石化目前拥有的最大吨级的起重机械，硕果累累：武汉石化项目十一个月不歇，连转七大工地；6月份茂名石化满负载吊装，创下历史新高点；此次泉州炼油项目中，徐工2000吨履带吊又一次高效吊装。现场指挥员透露：各地中石化项目建设中渣油反应器还有近124台亟待吊装，其中一台反应器重达1200吨，徐工2000吨履带起重机还将陆续创造国产大型履带起重装备的精彩。

2000吨泉州 1.jpg

http://www.xcmg.com/resource/images/1345029757240.jpg

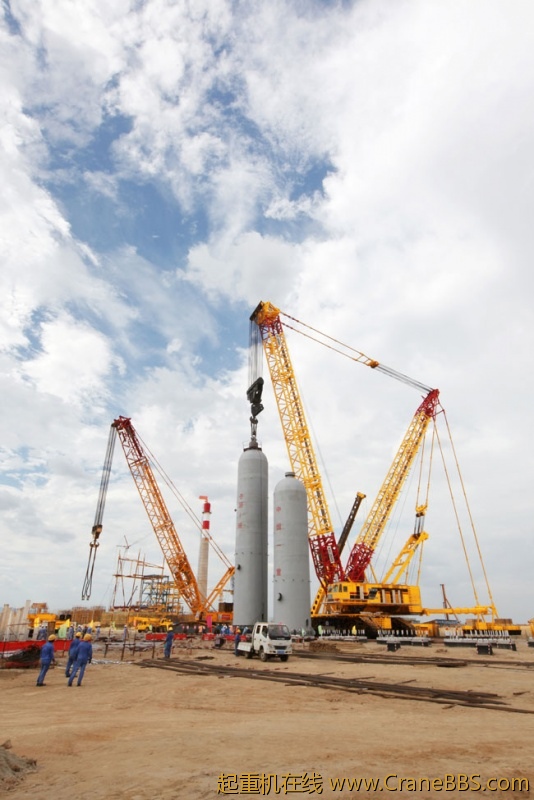

双机抬吊递送保证吊装安全高效
2000吨泉州 2.jpg

http://www.xcmg.com/resource/images/1345029774819.jpg

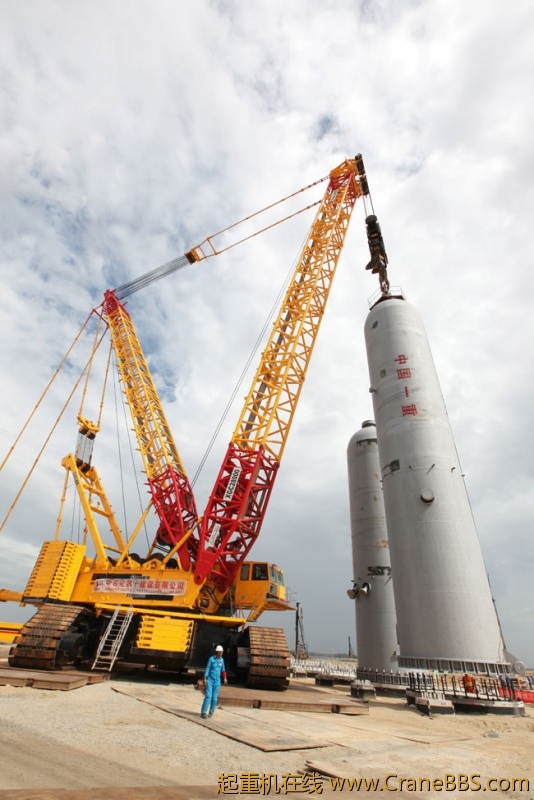

安全高效，添彩国产装备应用时刻

http://www.xcmg.com/resource/images/1345029857272.jpg
硕果累累，即将以实力赢得更大挑战

x75269135 · 发表于 2012-8-16 13:29

震撼

schollbydl · 发表于 2012-8-16 13:40

在石化行业没有双机抬吊两车负荷全部控制在80﹪的要求吗？请石化行业的朋友指教。
还有就是设备740余吨、额定起重量为745吨，意味着此次吊装负载率高达85.2%？妓者都是白痴啊？

FDS321 · 发表于 2012-8-16 13:56

本帖最后由 FDS321 于 2012-8-16 14:01 编辑

在石化行业没有双机抬吊两车负荷全部控制在80﹪的要求吗？请石化行业的朋友指教。
还有就是设备740余吨、额 ...
schollbydl 发表于 2012-8-16 13:40 [url=http://www.cranebbs.com/bbs/images/common/back.gif]http://www.cranebbs.com/bbs/images/common/back.gif[/url]

应该是记者不懂或没说清 85.2负载率----没计算利勃海尔750吨负载

因为是抬吊所以负载率高达85.2%（因为利勃海尔750 分担实际并不到 85.2）--也很安全和带载--行走不是一个工况

2000吨带载行走不会前出大臂--到最大负载半径只能是尽可能小的负载率行走（大臂--尽可能的竖直）所以负载 740 就轻松多了

xiangang9999 · 发表于 2012-8-16 14:25

:victory:

安安YOYO · 发表于 2012-8-16 15:07

发帖子的和记者一样没有水平，请专业描述。不要复制黏贴就完事了。

KEN · 发表于 2012-8-16 15:15

{:2_42:}

大李 · 发表于 2012-8-16 16:00

schollbydl · 发表于 2012-8-16 16:10

回复 4# FDS321

你的意思是说抬吊竖立设备后，2000t履带吊单机起吊设备的负荷率是84.5？要是这样那就正常了

刘许平 · 发表于 2012-8-16 16:15

真开眼界，顶:victory::victory:

schollbydl · 发表于 2012-8-16 16:19

晕，忘了帖子里说的什么了，跟着楼主的话居然肯定了他的错误。忘了是楼主写的是单机负荷率严重错误了，楼主不直面回答，混淆概念。

FDS321 · 发表于 2012-8-16 16:21

我不是专业人士只是关注起重机行业喜欢--钢铁巨兽  欣赏某个企业并且在这里可以看到和发些我喜欢的贴子

所以  我真的不具备你说的--专业描述我也真诚的请你--为大家描述下期盼得到你善意的回应

同时我也为论坛尽可能去拍摄一些原始照片比如我最近想去拍1600 可惜没拍到但是-拍了实验中的1000吨（当然只是远景图没有太多分析用处）

至于复制转帖--我觉得  可能会有很多朋友没时间看所以就发上来了也赚点币升升级（从我以前发的帖子  点击率可以证明大家还是需要的）发的时候  也尽量的去掉原文的夸大渲染成分了

总之我只是用我自己的方式实现我自己的爱好如果确实错了也期盼包括--版主在内的你善意的提出

FDS321 · 发表于 2012-8-16 16:23

回复 FDS321

你的意思是说抬吊竖立设备后，2000t履带吊单机起吊设备的负荷率是84.5？要是这样那 ...
schollbydl 发表于 2012-8-16 16:10 [url=http://www.cranebbs.com/bbs/images/common/back.gif]http://www.cranebbs.com/bbs/images/common/back.gif[/url]

我觉得竖立后--起重能力大负载率不会有那么高的

temp0819 · 发表于 2012-8-16 16:26

额。。围观

FDS321 · 发表于 2012-8-16 16:32

晕，忘了帖子里说的什么了，跟着楼主的话居然肯定了他的错误。忘了是楼主写的是单机负荷率严重错误了，楼主 ...
schollbydl 发表于 2012-8-16 16:19 [url=http://www.cranebbs.com/bbs/images/common/back.gif]http://www.cranebbs.com/bbs/images/common/back.gif[/url]

徐工2000吨履带起重机将采用54米主臂超起、16米起吊半径工况进行施工，该工况下最大额定起重量为745吨，意味着此次吊装负载率高达85.2%

----这里85.2% 说的应该是徐工2000吨在这个工况下--单独吊这个东西时的负载率

记者--为了渲染徐工2000 吨的能力有意识的忽略一个关键问题--此时的工况是--抬吊而不是2000 吨自己玩

PENGPENG · 发表于 2012-8-16 17:05

:victory:

XLDZ947 · 发表于 2012-8-16 17:51

:lol:lol

安安YOYO · 发表于 2012-8-16 18:12

本帖最后由安安YOYO 于 2012-8-16 18:24 编辑

越描越黑。

安安YOYO · 发表于 2012-8-16 18:23

6.3.3.4 加氢反应器R-1103 吊装工艺参数表
设备安装形式立式吊装工艺两车抬吊法
设
备
参
数
设备位号：加氢反应器R-1103
设备规格： φ5015×23546
重心位置： 12.8m（距离设备底部）
设备重量： 787t
水平抬头受力分析
主吊力: 403t
溜尾力： 384t
主
吊
车
型号/吨位： 1250 吨履带吊
工况： SSL
臂长： 48m
就位半径： R=13.4m
超起配重： 400t
超起配重中心回转半径： 24 米
额定载荷： 964t
吊
装
重
量
设备重量： 787t
劳动保护及附塔管线重量： 0t
吊钩及机索具重量： 29(吊钩重量)+10(机索具重量)=39t
吊装总重量： 826t
吊装负荷率： 826t/964t=85.7%
主吊耳：
形式规格：吊装专用连接件
级别：850T，数量：1 个
主吊车
机索具
平衡梁： /
卸扣/数量: /
钢丝绳扣：
/
/
溜
尾
吊
车
型号/吨位： LR1750 型750 吨履带吊
工况叙述：主臂，臂长：28 米
工作半径： 9m
最大额定载荷： 453t
溜尾吊装
重量：
溜尾力： 384t
吊钩及机索具重量： 16t
吊装总重量： 400t
溜尾吊车负荷率： 400/453=88.3%
溜尾吊耳：
形式规格：板孔式，方位：30°
级别：220T，数量：2 个
溜尾吊车
机索具：
钢丝绳
Φ90mm，长24m，额定负荷：82.6 吨/股，2 根，各绕2 圈，
82.6×0.75×2×4 ×sin76°=481t>400t
卸扣/数量： 250t/2 只

抛砖砸人~

FDS321 · 发表于 2012-8-16 19:46

6.3.3.4 加氢反应器R-1103 吊装工艺参数表
设备安装形式立式吊装工艺两车抬吊法
设
备
参
数
设备 ...
安安YOYO 发表于 2012-8-16 18:23 [url=http://www.cranebbs.com/bbs/images/common/back.gif]http://www.cranebbs.com/bbs/images/common/back.gif[/url]

不懂我描什么了你懂你以上来怎么不讲

你--是想说  我和起重机行业没关系--这个说明  越描越黑吧

版主--你说我用什么方式  才能证明我自己

人与人之间  就不能多点信任吗

lky5116 · 发表于 2012-8-16 19:46

{:2_35:}

180起重 · 发表于 2012-8-16 19:47

抬吊更考验车辆性能。

涿州123 · 发表于 2012-8-16 20:12

:victory:

涿州123 · 发表于 2012-8-16 20:12

:victory:

qqjunjie · 发表于 2012-8-16 21:56

{:2_40:}

east-flying · 发表于 2012-8-16 23:23

照片拍的不错
“经多名工程师反复讨论、勘查、论证，最终确定了双机抬吊递送的吊装方法。”言过了！
“双机抬吊递送”是石化塔器最常用的吊装方法，没必要那么折磨人，当十建的人都是白痴么！

牛魔王。 · 发表于 2012-8-17 01:04

{:2_36:}

yulin · 发表于 2012-8-17 09:35

:victory:

云淡风清 · 发表于 2012-8-17 10:58

:curse: 飘过

FDS321 · 发表于 2012-8-17 14:32

照片拍的不错
“经多名工程师反复讨论、勘查、论证，最终确定了双机抬吊递送的吊装方法。”言过了！
“双 ...
east-flying 发表于 2012-8-16 23:23 [url=http://www.cranebbs.com/bbs/images/common/back.gif]http://www.cranebbs.com/bbs/images/common/back.gif[/url]

赞同渲染成分太多谅解我不懂这些所以没删净
